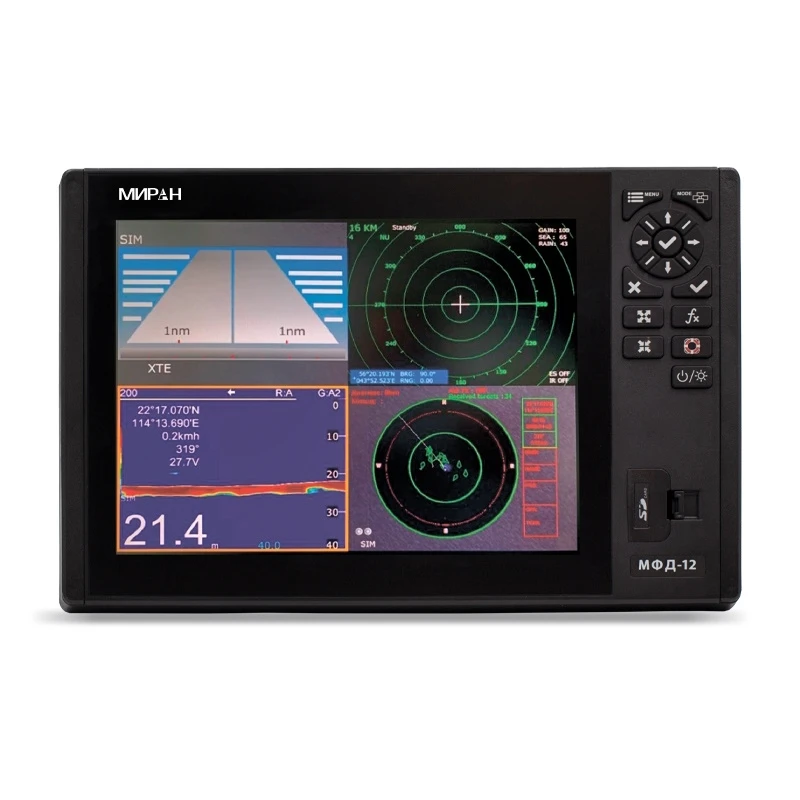

Многофункциональная станция МИРАН МФД-12-07-1

Устройство способно определять дальность и скорость объектов на речном пространстве. Имеет сертификаты Российского классификационного общества и Российского морского регистра судоходства.

Радиолокационная станция поставляется с радарной антенной «МИРАН РА-07». Это антенна закрытого типа, работающая в диапазоне 9410 МГц ±30МГц (X-Band). Степень защиты антенны соответствует IP56. Это обеспечивает частичную защиту от попадания пыли и полную защиту от попадания внутрь оболочки динамического воздействия потоков воды. Также способна выдержать порывы ветра до 51,5 м/с. Скорость вращения антенны составляет 24 (±2) об/мин. Время полной готовности: 1 минута 30 секунд.

Антенна РА-07 позволяет получать надежную информацию о навигационной картине вокруг судна, тем самым обеспечить безопасность плавания. Это наиболее полезно в условиях плотной навигации, например в узких проливах.

Основной блок радиолокационной станции имеет дополнительные функции: картплоттер, эхолот, ГНСС приемник, АИС В. Карплоттер отображает положение судна на карте и поддерживает такие карты, как C-MAP Max, K-Chart Mapping System, Navionics+. Встроенный эхолот с поддержкой широкого ассортимента трансдьюсеров следит за рельефом дна, а также может определять его плотность и однородность. Помимо этого, возможно замерить глубину или заметить скопления рыб.

Все полученные данные отображаются на цветном ЖК-дисплее с разрешением 1024 на 768.

Радиолокационная станция способна функционировать в широком диапазоне температур от – 10°С до + 55°С. Система устанавливается на судах внутреннего (вместимостью до 1600 регистровых тонн) и прибрежного морского (до 500 регистровых тонн) плавания.

Сферы применения РЛС МФД-12-07

• Навигация. Радиолокационная станция определяет местоположение кораблей и судов, а также поможет улучшить навигацию в условиях плохой видимости или стремительного потока воды.
• Безопасность судоходства. Радиолокационная станция позволяет обнаруживать, идентифицировать другие суда, избегать столкновений, потенциально опасных ситуаций, контролировать движение судна.
• Измерение расстояния. Радиолокационная станция МИРАН МФД-12 способна отследить и рассчитать параметры местности, независимо от трудности погодных условий.

Причины купить радиолокационную станцию

• Сертификаты РКО, РМРС и Росморречфлот.
• Цветной жидкокристаллический цифровой дисплей.
• Встроенный эхолот.
• Встроенный картплоттер.
• Широкий диапазон рабочих температур РЛС.
• Подходит для судов ВВП до 1600 регистровых тонн.
• Диапазон, интервал диапазона и количество колец: 0,125 (0.0625,2); 0,25 (0.125,2); 0,5 (0.125,4), 0,75 (0.25,3), 1 (0.25,4); 1,5 (0.25,6); 2 (0.5,4); 3 (0.5,6); 4 (1,4); 6 (1,6); 8 (2,4); 12 (2,6); 16 (4,4); 24(4,6); 36 (6,6); 48 (8,6); 64 (16,4); 72 (12,6) мили/км.
• Разрешение по направлению: В пределах 1°.
• Разрешение по дальности: Не хуже 30 м.
• Точность кольца дальности: 0,9% либо используемая дальность либо 8 м.
• Минимальная дальность: 25 м.
• Метки: Линия курса, Шкала направлений, Кольцо дальности, VRM, Индикатор настройки EBL, Курсор, Защитная зона, Метка севера (требуется ввод данных курса).

Радарная антенна «РА-07»

• Габариты: _ 640x240 мм
• Вес: 15 кг
• Напряжение питания: 10,5 - 40 В постоянного тока. Встроенный источник питания
• Излучатель:Щелевая волноводная решетка
• Скорость вращения: 24 (±2) об/ мин.
• Ветровая нагрузка:: Относительная скорость ветра 100 узлов (51,5 м/с)
• Ширина луча: Горизонтальная:4°; Вертикальная: 25°
• Температура окружающей среды: от -25°С до + 55°С
• Степень защиты: IP 56
• Безопасное расстояние до компаса: Стандартный: 130 см, Путевой: 95 см.

Модуль Приемопередатчика

• Диапазон: Х.
• Частота и длина импульса: 0,08 µс, 2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 морских миль); 0,3 µс, 1200 Гц (1,5, 2, 3 морских миль); 0.8 µс, 600 Гц (3, 4, 6, 8, 12, 16, 24, 36 морских миль).
• Время готовности: 1 мин. 30 сек..
• Модулятор: Метод коммутации полевых транзисторов.
• Настройка: Автоматическая и ручная.
• Выходной каскад приемника:: MIC (микроволновая ИС).
• Дуплексер: Циркулятор с диодным ограничителем.
• Ширина полосы: Длина импульса Тх О,3µс и О,08µс: 25 МГц; Длина импульса Тх О,8µс: 3 МГц.
• Промежуточная частота: 60 МГц; Полоса пропускания: 25 МГц (0,08/0,3 µs), 3 МГц (0,8 µs).
