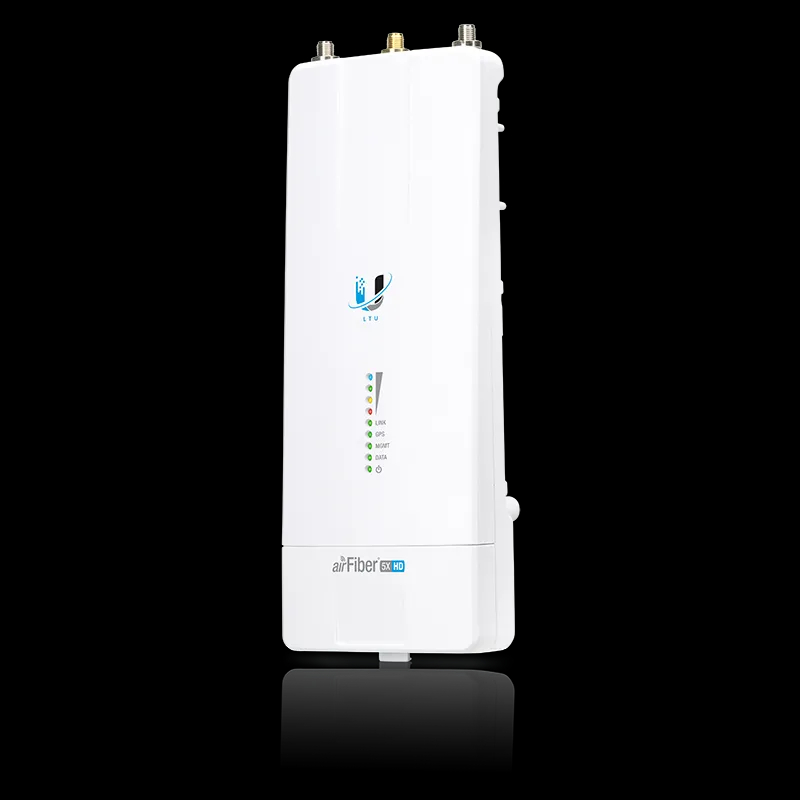

Точка доступа Ubiquiti AirFiber 5XHD
Закажите профессиональный радиомост Ubiquiti AirFiber 5XHD для вашей наземной инфраструктуры!
Обеспечьте сверхскоростной канал связи для передачи данных с ваших беспилотных комплексов. Ubiquiti AirFiber 5XHD это первое устройство, выпущенное в рамках революционной концепции LTU, которое устанавливает новые стандарты производительности в своем классе . Благодаря возможности работы в диапазоне 5 ГГц с шириной канала до 100 МГц, радиомост обеспечивает пропускную способность свыше 1.34 Гбит/с на расстояниях более 100 км.
Инновационная технология Hybrid TDD и GPS-синхронизация гарантируют стабильность соединения даже при размещении нескольких устройств на одной вышке . Это идеальное решение для создания магистральных каналов связи между наземными станциями управления дронами.
-
Революционная технология LTU с модуляцией 4096 QAM для максимальной спектральной эффективности .
-
Феноменальная дальность связи до 100 км с пропускной способностью более 1 Гбит/с .
-
Два гигабитных порта Ethernet с резервированием питания по PoE для надежности .
-
GPS-синхронизация с точностью ±0.2 ppm для борьбы с помехами при колокации оборудования .
-
Полная защита от атмосферных воздействий IP67 для круглогодичной эксплуатации .
Принцип работы и передовые технологии
Ubiquiti AirFiber 5XHD представляет собой радиомодуль операторского класса для построения высокоскоростных соединений точка-точка. В основе устройства лежит специализированная интегральная схема airFiber LTU IC собственной разработки Ubiquiti, которая позволяет преодолеть фундаментальные ограничения стандартных Wi-Fi чипов . Запатентованная технология дуплексирования с гибридным разносом (HDD) использует ранжирующий алгоритм для расчета задержки распространения и точного определения моментов включения передатчика и приемника, фактически устраняя эту задержку .
Система поддерживает адаптивную модуляцию до 4096 QAM и регулировку рабочего цикла приема/передачи с выбором соотношения 25%, 33%, 50%, 66.7% или 75% . GPS-синхронизация с точностью до ±0.2 ppm позволяет легко сочетать несколько устройств на одной вышке и использовать частоты повторно без взаимных помех . Встроенный выделенный приемник обеспечивает непрерывный анализ спектра через приложение airView без разрыва основного канала связи .
Технические характеристики и комплектация
| Характеристика | Значение |
|---|---|
| Диапазон частот | 4800–6200 МГц (зависит от региона) |
| Пропускная способность | до 1.34 Гбит/с |
| Максимальная дальность | более 100 км |
| Ширина канала | 10/20/30/40/50/60/80/100 МГц |
| Мощность передатчика | до 29 дБм |
| Модуляция | до 4096 QAM |
| Сетевые интерфейсы | 2x Gigabit Ethernet RJ45 |
| Питание | Passive PoE 24В (адаптер в комплекте) |
| Потребляемая мощность | 12 Вт |
| GPS-антенна | внешняя, на магнитном основании |
| Антенные разъемы | 2x RP-SMA влагозащищенные |
| Размеры | 224 x 82 x 48 мм |
| Вес | 350 г |
| Рабочая температура | от -40 до +55 °C |
| Защита корпуса | IP67 (после установки комплекта) |
| Шифрование | AES-256 |
В комплект поставки входят радиомодуль, гигабитный PoE-адаптер 24В с кабелем питания, внешняя GPS-антенна на магнитном основании с креплением на мачту, универсальное крепление, комплект защиты IP67 и краткое руководство пользователя .
Сферы применения для FPV и дронов
Ubiquiti AirFiber 5XHD станет идеальным решением для создания профессиональной инфраструктуры управления беспилотными комплексами. Вы сможете организовать сверхскоростной магистральный канал между удаленной наземной станцией и центром управления, передавая видеопотоки высокого разрешения и телеметрию без задержек. Технология GPS-синхронизации и высокая спектральная эффективность позволяют размещать несколько устройств в одной локации, создавая многоканальные системы для одновременного управления группой дронов .
Система защиты юстировки антенны AlignLock предупредит об отклонении направления антенны из-за внешнего воздействия . Беспроводная настройка через Bluetooth и мобильное приложение UNMS позволяет быстро развернуть канал связи прямо в полевых условиях . Прочный герметичный корпус гарантирует стабильную работу при температурах от -40 до +55°C, что делает устройство идеальным для круглогодичной эксплуатации в любых климатических зонах.
Технические характеристики
- Габариты: 224 x 82 x 48 мм
- Вес: 350 г
- Антенный разъём: 2x RP_SMA, влагозащищённые (CH0, CH1), 1x SMA, влагозащищённый (GPS)
- GPS-антенна: Внешняя, на магнитном основании
- Источник питания: Гигабитный PoE-адаптер 24 В, 1 А (в комплекте)
- Способ питания: Passive PoE (пины: 1, 2, 4, 5 (+); 7, 8, 3, 6 (-))
- Максимальное энергопотребление: 6–12 Вт
- Поддерживаемый диапазон напряжения: 18–52 В DC
- Монтаж: Крепление для радиоустройства airFiber X (совместимость с креплением как у Rocket), Крепление
- на мачту для GPS-антенны (в комплекте)
- Температура окружающей среды рабочая: -40.. +55 °C
- Защита от атмосферных воздействий: IP67
- Сетевой интерфейс: Порт данных 1х 10/100/1000 Мбит/с Ethernet, Порт управления 1х 10/100/1000 Мбит/с
- Ethernet
- Bluetooth: v4.0
- Процессор: airFiber LTU IC
- Максимальная пропускная способность: 1.34 Гбит/с
- Максимальная дальность связи: 100 км
- Пакетная производительность: Более 2 миллионов пакетов в секунду
- Задержка: 1.5–3.5 мс
- Шифрование: AES-256
- Операционная система: airFiber-airOS 8
- Беспроводные режимы: Ведущий / Ведомый (Master / Slave).
-
Вес0,350 кг
-
Габариты22,4 x 8,2 x 4,8 см
-
Напряжение18 — 52 В
