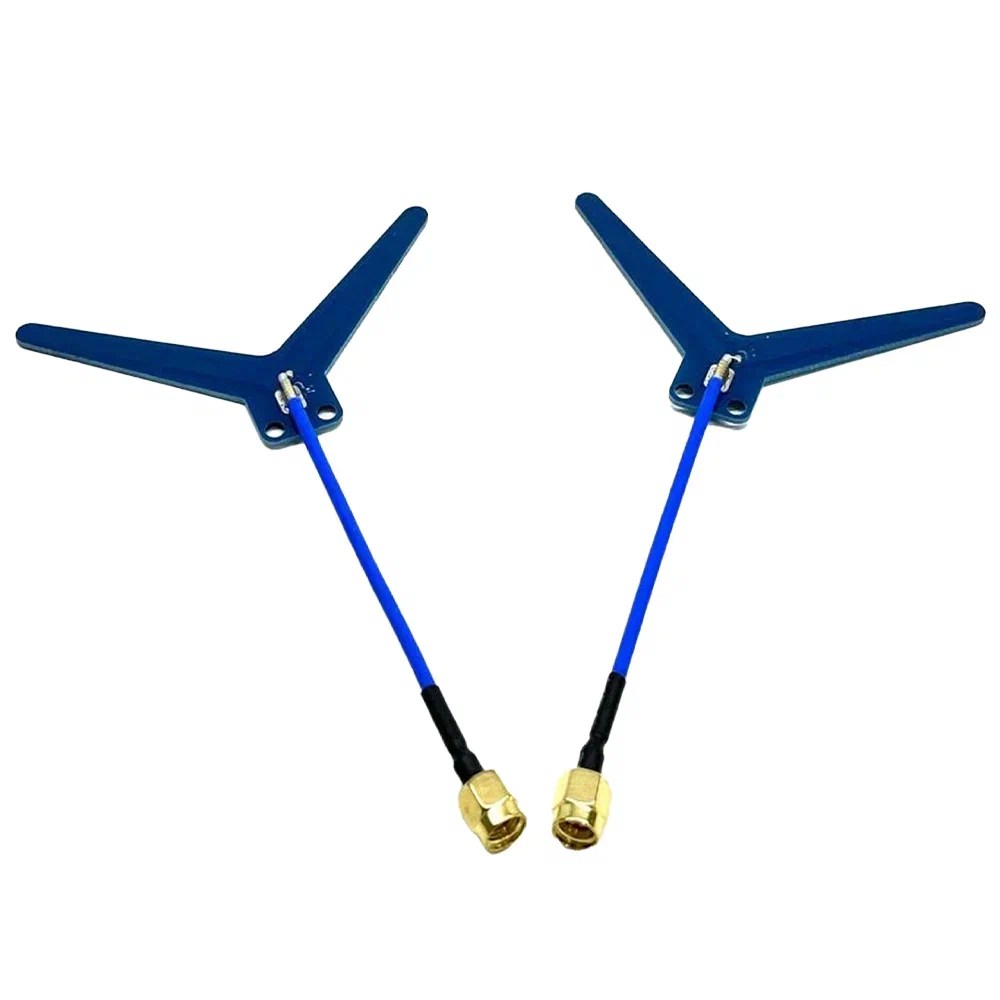

Антенна BeastFPV MATEK 1.2GHz
Выбирайте легкую и эффективную антенну BeastFPV MATEK 1.2GHz для дальних FPV полетов!
Обеспечьте своему дрону стабильный видеосигнал на больших дистанциях. Антенна BeastFPV MATEK это качественный диполь для частот 1.2/1.3 ГГц. Она специально разработана для использования с мощными видеопередатчиками, такими как VTX 1.2 1.5W .
Устройство имеет центральную частоту 1240 МГц и широкий рабочий диапазон. Вы получите уверенный прием сигнала даже в условиях сложной радиобстановки. Малый вес всего 7 грамм идеально подходит для FPV дронов. Выбирайте проверенное качество от BeastFPV и MATEK. Закажите антенну прямо сейчас в нашем магазине.
-
Рекордно низкий коэффициент стоячей волны (КСВ) всего 1.1 для минимальных потерь.
-
Широкий диапазон рабочих частот 1050–1350 МГц для универсального применения.
-
Компактные размеры и малый вес всего 7 грамм для установки на дроны.
-
Усиление 3 дБ для уверенного приема сигнала на дальних дистанциях.
-
Удобный разъем SMA (штекер) для подключения к большинству передатчиков.
Принцип работы и конструкция
Антенна BeastFPV MATEK относится к типу дипольных антенн Vee. Такая конструкция представляет собой два симметричных плеча, разведенных в форме латинской буквы V. Это обеспечивает всенаправленную диаграмму в горизонтальной плоскости и хорошее согласование с трактом. Дипольная антенна излучает линейно поляризованную волну. Для максимальной эффективности на приемнике рекомендуется использовать антенну с аналогичной линейной поляризацией.
Ключевая особенность данной модели исключительно низкий КСВ равный 1.1 . Это означает, что почти вся мощность видеопередатчика уходит в эфир, а не отражается обратно и не греет кабель. Для мощных VTX, таких как 1.5W модели, это критически важно для сохранения их работоспособности. Волновое сопротивление 50 Ом соответствует стандарту для большинства FPV устройств. Длина кабеля 8 см позволяет удобно разместить антенну на раме дрона.
Технические характеристики и совместимость
Изучите детальные параметры антенны BeastFPV MATEK 1.2GHz. Тип антенны диполь Vee. Диапазон рабочих частот составляет от 1050 до 1350 МГц . Центральная частота, на которой достигаются наилучшие параметры 1240 МГц. Разъем SMA (штекер) подходит для большинства видеопередатчиков этого диапазона. Длина кабеля от разъема до основания антенны 8 сантиметров.
Коэффициент усиления равен 3 дБ, что является хорошим показателем для дипольной антенны. Волновое сопротивление стандартное 50 Ом. Поляризация линейная. Коэффициент стоячей волны (КСВ или SWR) впечатляет значением 1.1 . Это говорит об отличном согласовании и минимальных потерях. Габаритные размеры 87x140x8 мм. Масса устройства всего 7 грамм.
Сферы применения и эксплуатация
Антенна идеально подходит для использования с мощными видеопередатчиками диапазона 1.2 ГГц . Она отлично проявляет себя на FPV дронах для дальних полетов (long range). Малый вес позволяет устанавливать ее даже на относительно небольшие коптеры. Линейная поляризация требует правильного подбора антенны на приемной стороне. Рекомендуется использовать вторую такую же дипольную антенну на наземной станции или очках.
При установке старайтесь располагать антенну вдали от массивных токопроводящих частей рамы. Не допускайте перегибов кабеля под острым углом. Для дополнительной защиты места пайки можно использовать термоусадку. Берегите антенну от ударов при жестких посадках.
Технические характеристики
- Тип: диполь (Vee)
- Диапазон рабочих частот: 1050–1350 МГц
- Центральная частота: 1240 МГц
- Разъём: SMA (штекер)
- Длина кабеля: 8 см
- Коэффициент усиления: 3 дБ
- Волновое сопротивление: 50 Ом
- Поляризация: линейная
- КСВ (SWR): 1,1
- Размеры: 87x140x8 мм
- Масса: 7 г.
-
Вес0,007 кг
-
Габариты8,7 x 14 x 0,8 см
-
Диапазон рабочих частот1050 — 1350 МГц
-
Осевое соотношение1,1
