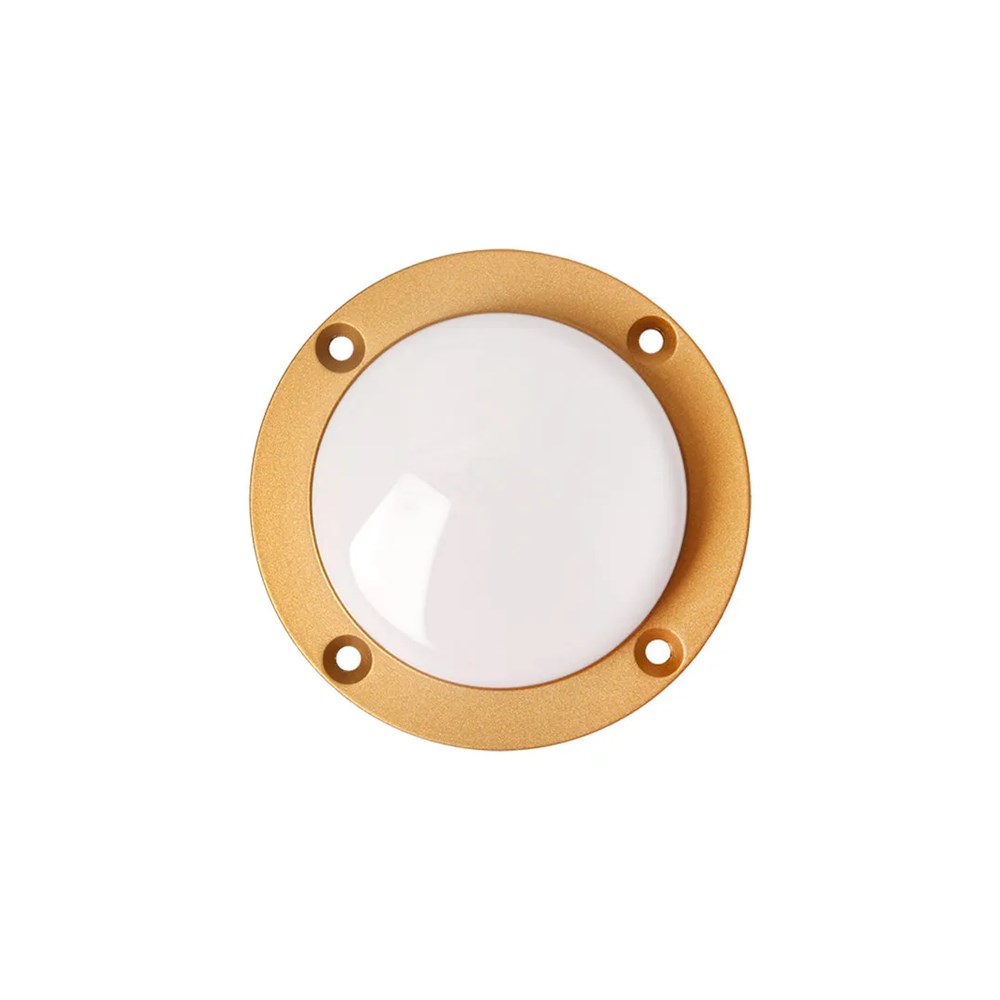

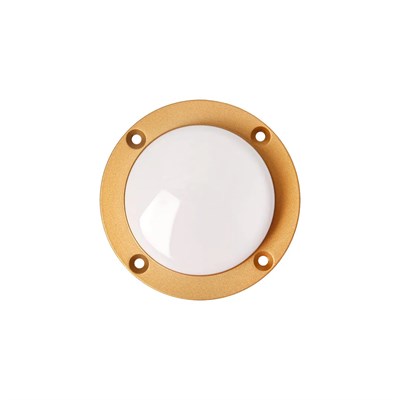

GNSS антенна HolyBro HANT-X601A
Закажите HolyBro HANT-X601A для точного позиционирования вашего дрона
Holybro – китайский бренд, основанный в 2014 году. Компания специализируется на полётных контроллерах и аксессуарах для дронов. В ассортименте есть Pixhawk, Kakute, Durandal и другие FC. Holybro выпускает GPS-модули, телеметрию и ESC. Продукция широко используется в автономных БПЛА.
- Приём всех основных спутниковых систем (GPS/ГЛОНАСС/BDS/Galileo).
- Коэффициент усиления LNA 36 дБ для слабых сигналов.
- Степень защиты IP67 от воды и пыли.
- Широкий диапазон питания 3.3–12 В постоянного тока.
- Рабочая температура от -40 до +85°C.
Как работает GNSS антенна HANT-X601A
Антенна улавливает сигналы со спутников на нескольких частотах. Встроенный малошумящий усилитель (LNA) повышает уровень сигнала. Фильтры подавляют помехи от других устройств. Правая круговая поляризация эффективна для навигации. Коаксиальный кабель передаёт усиленный сигнал на приёмник. Вы получаете точные координаты для полёта.
Технические характеристики и функционал
Модель HANT-X601A поддерживает BDS B1/B2/B3 и GPS L1/L2/L5. Также принимает ГЛОНАСС L1/L2/L3 и Galileo E1/E5a/E5b. Есть поддержка L-Band для коррекции. Импеданс 50 Ом, поляризация правая круговая (RHCP). Коэффициент эллиптичности _3 дБ. Угол обзора по горизонтали 360°. Максимальный коэффициент усиления 3 дБи.
Малошумящий усилитель (LNA) имеет коэффициент усиления 36±2 дБ. Выходной КСВН _2.0. Коэффициент шума (Noise Figure) _2.0 дБ. Рабочее напряжение 3.3–12 В постоянного тока. Рабочий ток _45 мА. Размеры антенны 75x75x26 мм. Вес _200 граммов. Тип разъёма TNC (розетка). В комплекте переходник SMA (штекер). Степень защиты IP67. Рабочая температура -40…+85°C. Температура хранения -55…+85°C. Влажность 95% без конденсации.
Антенна идеально подходит для промышленных дронов и картографических БПЛА. Используется на наземных станциях и роверах. Обеспечивает быстрое получение RTK-поправок. Защита IP67 позволяет работать под дождём. Широкий диапазон питания совместим с любыми приёмниками.
Поддерживаемые частоты и системы:
- BDS (BeiDou): B1/B2/B3
- GPS: L1/L2/L5
- ГЛОНАСС: L1/L2/L3
- Galileo: E1/E5a/E5b
- L-Band
- Импеданс: 50 Ом
- Поляризация: Правая круговая (RHCP)
- Коэффициент эллиптичности (Axial Ratio): _3 дБ
- Угол обзора по горизонтали: 360°
- Максимальный коэффициент усиления: 3 дБи
Характеристики малошумящего усилителя (LNA)
- Коэффициент усиления LNA: 36 ± 2 дБ
- Выходной КСВН: _2.0
- Коэффициент шума (Noise Figure): _2.0 дБ
Электрические характеристики
- Рабочее напряжение: +3.3…12 В постоянного тока
- Рабочий ток: _45 мА
- Механические характеристики и эксплуатация
- Размеры (без кабеля): 75 x 75 x 26 мм
- Вес: _200 г
- Тип разъема: TNC (розетка), в комплекте переходник SMA (штекер)
- Степень защиты: IP67
- Рабочая температура: от -40 до +85°C
- Температура хранения: от -55 до +85°C
- Влажность: 95% без конденсации
-
Вес0,2 кг
-
Габариты7,5 x 7,5 x 2,6 см
-
Напряжение3,3 — 12 В
-
Осевое соотношение2
-
Усиление3 дБи
