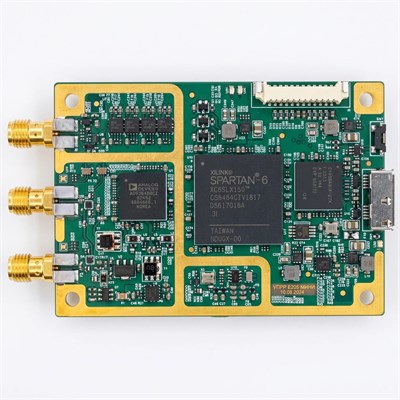

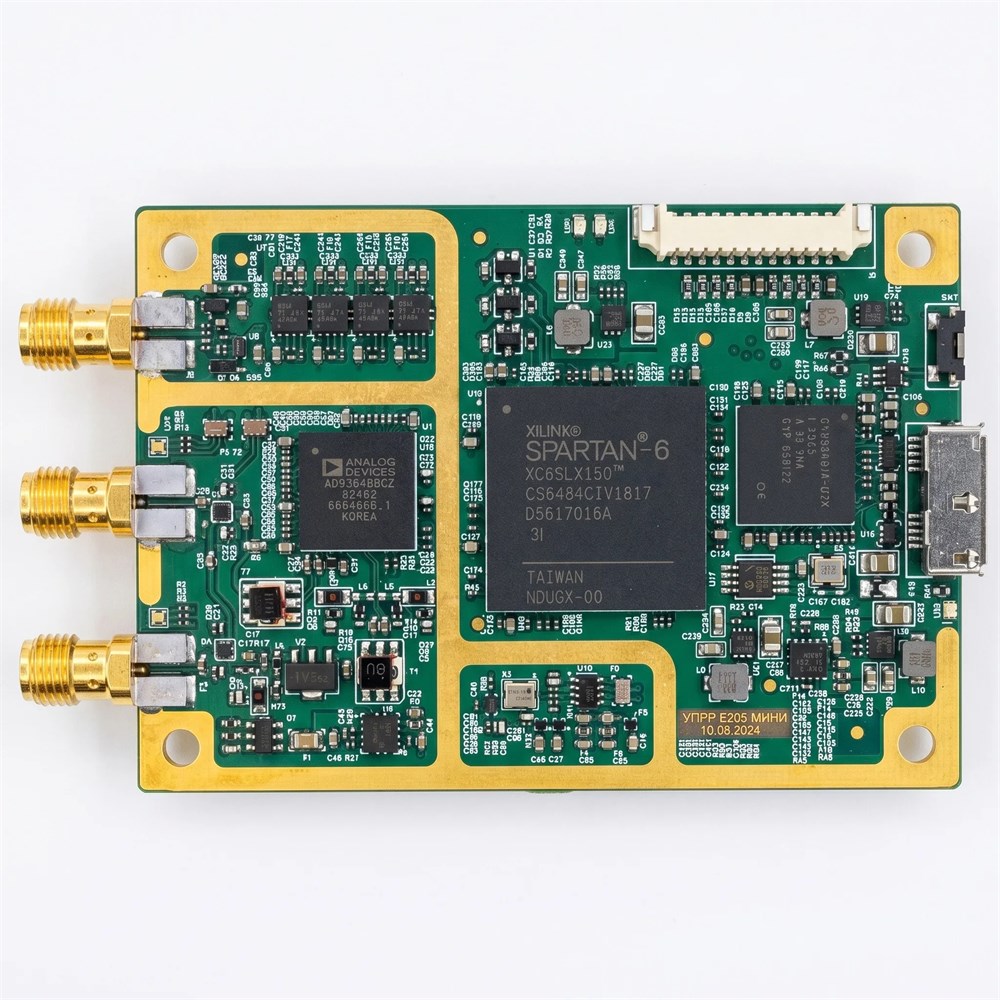

Модуль электронный SDR трансивера RZE-B205mini-i
Купите SDR-трансивер РЗЭ-B205mini-i для гибких радиосистем и экспериментов
Это компактная платформа для программно-определяемого радио (SDR) в формате визитной карточки. Модуль разработан как российский аналог USRP B205mini-i. Он идеален для быстрого прототипирования радиосистем. Устройство позволяет реализовывать гибкие системы радиосвязи. Подходит для научных исследований и образовательных целей.
- Диапазон частот 70 МГц – 6 ГГц для множества задач.
- Полоса пропускания до 56 МГц для высокоскоростной передачи.
- ПЛИС Xilinx Spartan-6 XC6SLX150 для обработки сигналов.
- USB 3.0 для быстрой передачи данных на компьютер.
- Поддержка полнодуплексного режима для одновременной работы.
Как работает SDR-трансивер РЗЭ-B205mini-i
Модуль оцифровывает радиосигнал и передаёт его на ПК через USB 3.0. ПЛИС обрабатывает поток данных в реальном времени. Программное обеспечение выполняет демодуляцию и декодирование. Вы настраиваете частоту, полосу и модуляцию через интерфейс. Это позволяет создавать любые радиосистемы: от приёмников до базовых станций.
Технические характеристики и функционал
Модуль имеет ВЧ входы и выходы TRX и RX2. Диапазон рабочих частот 70 МГц – 6 ГГц. Входное сопротивление 50 Ом. Ширина полосы пропускания от 0.2 до 56 МГц. Поддерживается полнодуплексный режим. Подавление SSB составляет 35 дБн. Подавление паразитного гетеродина 50 дБн. Фазовый шум приёмного тракта 1.0 °RMS (3.5 ГГц).
Фазовый шум приёмного тракта 1.5 °RMS (6 ГГц). Выходная мощность превышает 10 дБм. IIP3 составляет 20 дБм. Коэффициент шума приёмника меньше 8 дБ.
Модуль подходит для экспериментов с FM и телевещанием. Позволяет исследовать сотовую связь и Wi-Fi. Полнодуплексный режим открывает возможности для трансиверов. Широкий частотный диапазон покрывает большинство технологий. ПЛИС обеспечивает гибкую обработку сигналов. Модуль работает при температурах от -40 до +75°C.
Выбирайте SDR-трансивер РЗЭ-B205mini-i в магазине COPTERPARTS. Ваши радиотехнические проекты получат профессиональную основу. Закажите российскую SDR-платформу для экспериментов уже сегодня.
- ВЧ входы/выходы: TRX, RX2
- Диапазон рабочих частот: от 70 МГц до 6 ГГц
- Входное сопротивление: 50 Ом
- Ширина полосы пропускания: от 0,2 до 56 МГц
- Полнодуплексный режим: Есть
- Подавление однополосной модуляции SSB: 35 дБн
- Подавление паразитного гетеродина: 50 дБн
- Фазовый шум приёмного тракта (3.5 ГГц): 1.0 °RMS
- Фазовый шум приёмного тракта (6 ГГц): 1.5 °RMS
- Выходная мощность: >10 дБм
- IIP3: 20 дБм
- Коэффициент шума приемника: <8 дБ
- Рабочий диапазон температур: -40 °C .. +65 °C
- Габаритные размеры устройства в корпусе, мм: 56,35 x 15,15 x 85,75 (ШxВxД) с учетом разъемов
-
Габариты5,6 x 1,5 x 8,5 см
-
Диапазон рабочих температур-40 … 75°C
-
Диапазон рабочих частот70 — 6000 МГц
