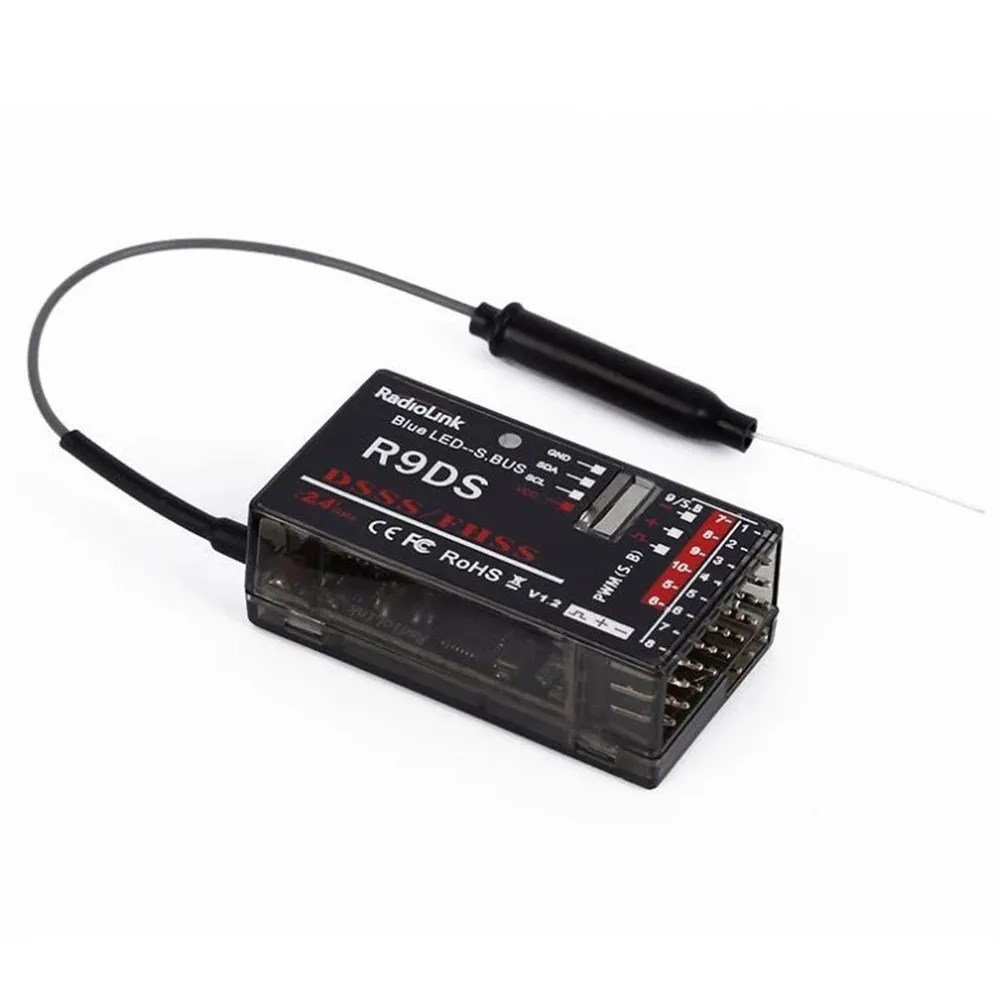

Приёмник Radiolink R9DS
Купите надежный приемник Radiolink R9DS для вашего квадрокоптера и авиамоделей!
Обеспечьте своему беспилотнику стабильную связь на рекордных дистанциях. Приемник Radiolink R9DS работает в диапазоне 2.4 ГГц и использует гибридную технологию расширения спектра DSSS и FHSS, которая гарантирует высокую помехозащищенность и стабильность сигнала . Устройство способно обеспечивать уверенный прием на расстоянии до 4000 метров в условиях прямой видимости.
Это идеальный выбор для гоночных дронов, FPV-самолетов и мультикоптеров, где важна каждая секунда.
-
Рекордная дальность действия. До 4000 метров обеспечивает уверенную связь на экстремальных дистанциях .
-
Гибридный спектр DSSS/FHSS. Две технологии расширения спектра работают синхронно, обеспечивая максимальную помехозащищенность .
-
Два режима работы. Поддерживает 9 каналов PWM (красный светодиод) или 10 каналов SBUS/PWM (синий светодиод) .
-
Встроенная телеметрия. Передает данные об уровне сигнала и напряжении приемника, а также поддерживает внешние модули PRM .
-
Компактный размер и легкий вес. Габариты 43x24x15 мм и масса всего 11-14 грамм позволяют установить его в любой модели .
Принцип работы и универсальность подключения
Приемник Radiolink R9DS совместим с популярными передатчиками AT9, AT9S, AT10 и AT10II . Он поддерживает два режима выходного сигнала, которые переключаются двухкратным нажатием кнопки ID SET . В режиме PWM красный светодиод сигнализирует о работе 9 каналов.
В режиме SBUS синий светодиод активирует 10-канальный режим, при этом 9-й канал выдает сигнал SBUS, а каналы с 1 по 4 дублируют PWM сигналы каналов 7-10 . Это позволяет использовать всего один провод для подключения к полетному контроллеру, экономя вес и упрощая сборку.
Приемник оснащен встроенными датчиками телеметрии, которые передают на пульт информацию о напряжении и уровне сигнала . При использовании дополнительных модулей PRM-01 или PRM-02 можно получать данные о GPS, скорости, высоте и других параметрах прямо на экране передатчика . Точность позиционирования составляет 4096 шагов с длительностью импульса 0.25 мкс, что гарантирует плавную и точную работу сервоприводов .
Технические характеристики и совместимость
| Характеристика | Значение |
|---|---|
| Количество каналов | 9/10 (PWM/SBUS) |
| Рабочая частота | 2.4 ГГц (2400-2483.5 МГц) |
| Технология | DSSS + FHSS, QPSK модуляция |
| Рабочее напряжение | 4.8 – 10 В |
| Рабочий ток | 38-45 мА при 5 В |
| Точность (шаг) | 4096 секций, 0.25 мкс/секцию |
| Размеры (ДxШxВ) | 42-43 x 24 x 14-15 мм |
| Вес | 11-14 г |
| Совместимость с передатчиками | Radiolink AT9, AT9S, AT10, AT10II |
Технические характеристики
- Расстояние управления: более 600 м воздуха
- Расширенный спектр: FHSS
- Рабочий ток: 38-45 мА (5 В)
- Источник питания: 4,8 ~ 6 В
- Радиочастотная мощность: <10 дБм
- Точность: 4096
- Размер: 0,98*0,59*0,4 дюйма
- Вес: 3,5 г.
-
Вес0,003 кг
-
Габариты2,5 x 1,5 x 1 см
-
Напряжение6 В
