Модуль видеоприемника Flyto 7,2G VRX RX7500 6000-7500 МГц
Купите модуль видеоприёмника Flyto RX7500 для чистого аналогового сигнала на 7.2 ГГц

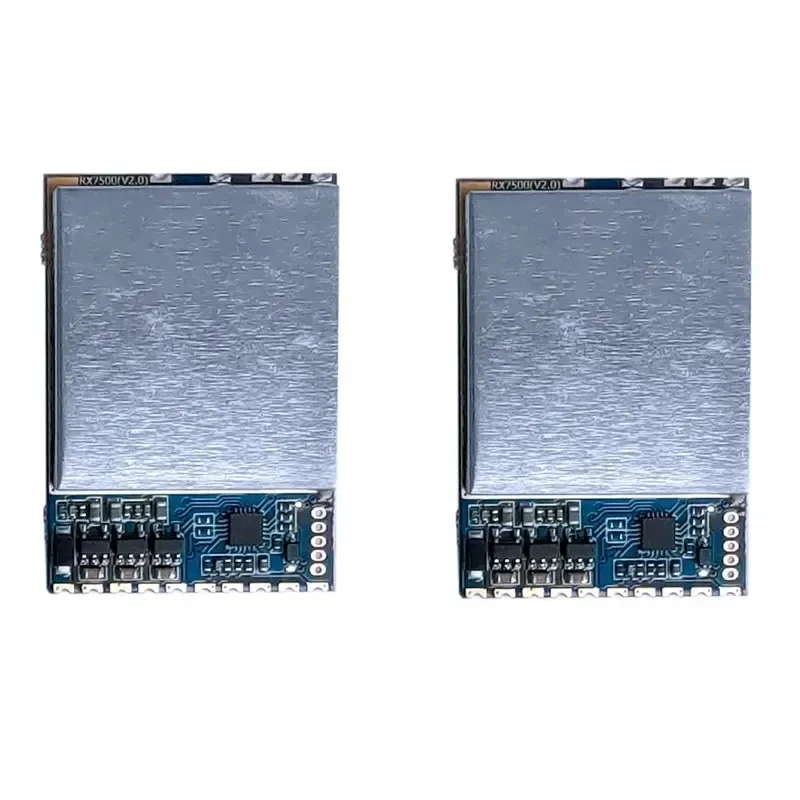

Модуль видеоприёмника Flyto RX7500 — это высокочувствительное устройство для приёма аналогового видео в диапазоне 6000–7500 МГц. Он подходит для FPV-дронов, наземных станций и радиолюбительских проектов. Модуль обеспечивает стабильный сигнал с низкой задержкой на больших дистанциях.
Бренд Flyto FPV — это китайский производитель, основанный компанией. Компания специализируется на разработке и производстве FPV-компонентов с 2015 года. Flyto предлагает широкий ассортимент видеопередатчиков, приёмников, камер и антенн для дронов. Продукция бренда отличается доступной ценой и стабильным качеством. Flyto активно развивает новые частотные диапазоны, включая 3.3 ГГц и 7.2 ГГц. Это позволяет пилотам использовать менее загруженные частоты для дальних полётов.
- Диапазон 6000–7500 МГц для работы на менее загруженных частотах.
- Высокая чувствительность -95 дБм для уверенного приёма слабых сигналов.
- Два режима управления: DIP-переключатели (16 каналов) и SPI.
- Выход RSSI для контроля уровня сигнала в реальном времени.
- Компактные размеры 37x26.3x3.7 мм для лёгкой интеграции.
Как работает видеоприёмник Flyto RX7500
Модуль принимает аналоговый видеосигнал в диапазоне 6000–7500 МГц. Встроенный демодулятор FM/PLL преобразует его в композитный видеосигнал (CVBS). Видеовыход 1 Vp-p совместим с большинством FPV-очков и мониторов. Выход RSSI позволяет отслеживать уровень сигнала для точной настройки антенн. Питание 5 В и потребление до 390 мА делают модуль экономичным. Компактный корпус упрощает установку в дроны и наземные станции.
Технические характеристики и функционал
Модель RX7500 работает в частотном диапазоне 6000–7500 МГц. Чувствительность приёмника составляет -95 дБм. Промежуточная частота (IF) равна 5400 МГц. Входное сопротивление антенны — 50 Ом. Выходное сопротивление видео — 75 Ом. Уровень видеосигнала — 1 Vp-p с отрицательной полярностью. Напряжение питания — 5 В постоянного тока. Ток потребления не превышает 390 мА.
Напряжение RSSI варьируется от 0.6 до 1.2 В. Рабочая температура составляет от -10 до +65°C. Температура хранения — от -30 до +85°C. Модуль поддерживает два режима управления частотой. Режим DIP обеспечивает 16 фиксированных каналов. Режим SPI открывает доступ к неограниченному числу каналов. Частота по умолчанию без SPI-сигнала — 6150 МГц.
Модуль совместим с аналоговыми видеосистемами PAL и NTSC. Он идеально подходит для FPV-дронов, видеонаблюдения и экспериментальных проектов. Высокая чувствительность обеспечивает стабильный приём даже в условиях помех.
- Питание: 5,0 В
- Потребляемый ток: макс. 390 мА
- Диапазон частот: 6000–7500 МГц
- КСХ (VSWR): 2:1
- Система демодуляции: FM/PLL
- Частота IF: 5400 МГц
- Входное сопротивление ANT: 50 Ом, тип.
- Стабилизация частоты гетеродина: ±200 кГц
- Точность частоты гетеродина: ±200 кГц
- Управление гетеродином: PLL
- Утечка входного гетеродина: -65 дБм
- Чувствительность: -96 дБм
- Сопротивление видеовыхода: 75 Ом, тип.
- Уровень видеовыхода: 1 Вп-п, тип.
- Полярность видеосигнала: отрицательная
- Частотная характеристика видеосигнала: ±5 дБ, макс. 50 Гц~6 МГц
- Дифференциальное усиление: ±5% макс.
- Дифференциальная фаза: ±5% градусов макс.
- Широкополосный коэффициент IF 3 дБ: 16,5 МГц
- Соотношение сигнал/шум (S/N): 30 дБ мин.
- Выходное напряжение RSSI (-30 дБм~-90 дБм): 1,2–0,6 В
- Рабочая температура: -10~+65_C
- Температура хранения: -30~+85_C
- Рабочая влажность: 85%RH
- Размер: 37*26,3*3,7 мм
-
Габариты3,7 x 2,6 x 0,37 см
-
Диапазон рабочих температур-10 … 65°C
-
Диапазон рабочих частот6000 — 7500 МГц
