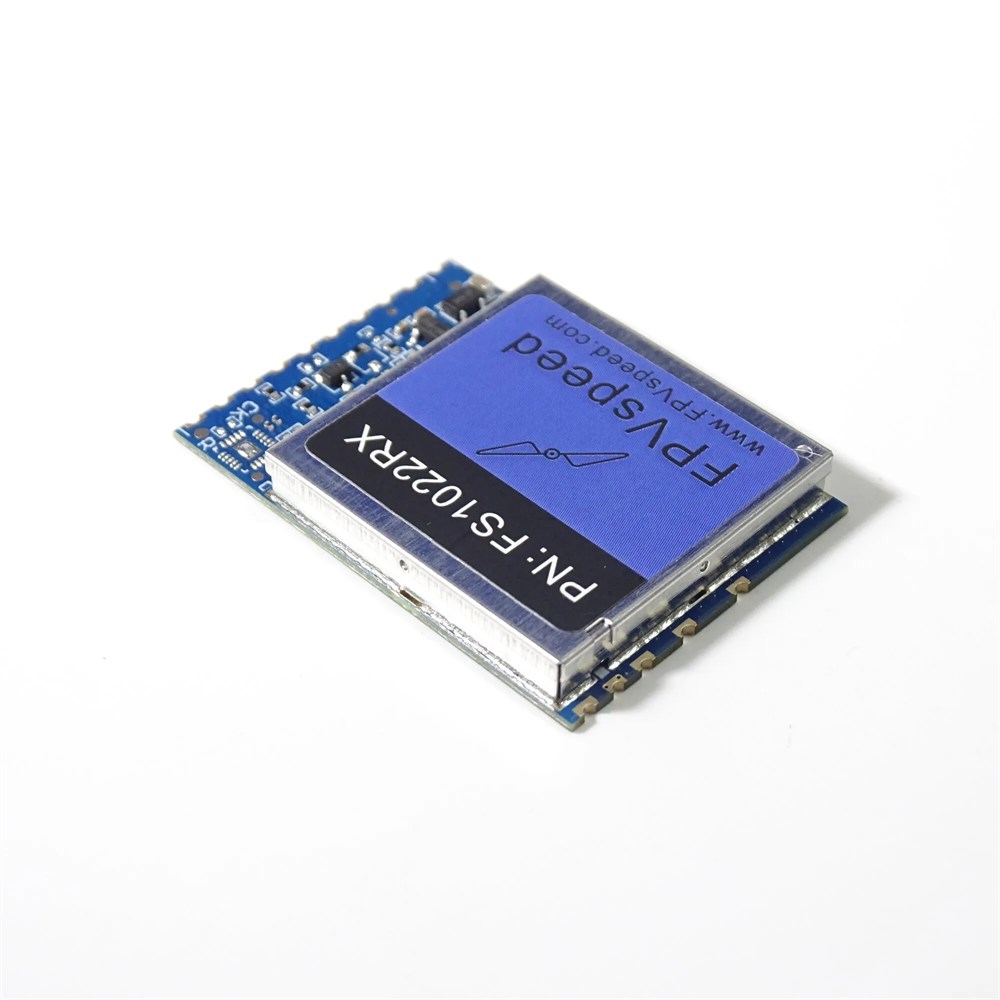

Видеоприёмник FPVspeed VRX FS1022RX
Купите видеоприёмник FPVspeed VRX FS1022RX для стабильного аналогового сигнала на дальних дистанциях
Видеоприёмник FPVspeed VRX FS1022RX — это компактный DIY-модуль, предназначенный для приёма аналогового видеосигнала в диапазоне 1080–2200 МГц. Модель разработана для пилотов, которым важна низкая задержка и помехоустойчивость на больших расстояниях. Приёмник обеспечивает чистую видеопередачу на FPV-очки или монитор, что делает его отличным выбором для лонг-рейндж и гоночных дронов.
- Частотный диапазон 1080–2200 МГц для полётов за пределами прямой видимости.
- Высокая чувствительность -95 дБм для стабильного сигнала на дальних дистанциях.
- Поддержка SPI и вывод RSSI для гибкой интеграции и контроля уровня сигнала.
- Низкая задержка видеосигнала для точного управления в динамичных полётах.
- Компактные размеры и лёгкий вес для установки в любую FPV-систему.
Как работает видеоприёмник FPVspeed VRX FS1022RX
Приёмник улавливает аналоговый радиосигнал от видеопередатчика (VTX) дрона в диапазоне 1080–2200 МГц. Встроенный тюнер преобразует его в композитный видеосигнал (CVBS) и выводит на FPV-очки или монитор. Высокая чувствительность -95 дБм обеспечивает чистую картинку даже на большой дистанции.
Поддержка SPI позволяет интегрировать модуль в различные системы и настраивать параметры под конкретные задачи. Выход RSSI даёт пилоту информацию об уровне принимаемого сигнала в реальном времени. Модуль совместим с видеосистемами PAL и NTSC.
Технические характеристики
Модель FS1022RX работает в частотном диапазоне 1080–2200 МГц. Чувствительность приёмника составляет -95 дБм. Поддерживаются интерфейсы SPI и вывод RSSI. Модуль предназначен для встраивания в FPV-системы в качестве DIY-компонента.
О производителе FPVspeed
FPVspeed — это китайская компания, основанная в 2012 году в Шэньчжэне. Бренд специализируется на разработке и производстве независимых беспроводных видеомодулей для FPV-систем. Продукция FPVspeed известна высокой производительностью и инновациями, особенно в области дрон-рейсинга. Компания предлагает широкий ассортимент VTX и VRX модулей для различных частотных диапазонов — от 1.2 ГГц до 10 ГГц.
- Модель: FPVspeed FS1022RX (Версия V1.2)
- Тип: Приемный модуль FPV для DIY.
- Диапазон частот: 1080 – 2200 МГц
- Поддиапазон 1 (S2=H, S3=L): 1080–1700 МГц
- Поддиапазон 2 (S2=L, S3=H): 1720–2200 МГц
- Чувствительность: -95 дБм ±3 дБм
- Выход видео: CVBS, 1.0 В ±0.2В, 75 Ом, отрицательная полярность.
- Выход RSSI: Аналоговое напряжение (см. таблицу зависимости).
- Питание: 5.0 В постоянного тока (требуется стабильное питание).
- Потребляемый ток: 420 мА ±30 мА.
- Разъем антенны: Пин для пайки, импеданс 50 Ом.
- Интерфейс управления: SPI (CLK, DATA, LE) / Резервный режим переключения каналов.
- Размеры (ДxШxВ): 37 x 26.3 x 4.5 мм.
- Вес: 5.5 г ±0.1 г.
-
Вес0,005 кг
-
Габариты3,7 x 2,6 x 0,45 см
-
Диапазон рабочих частот1080 — 2200 МГц
