Модуль электронный SDR трансивера RZE-B210
Купите электронный модуль SDR трансивера RZE-B210 для профессиональных радиотехнических экспериментов и разработок

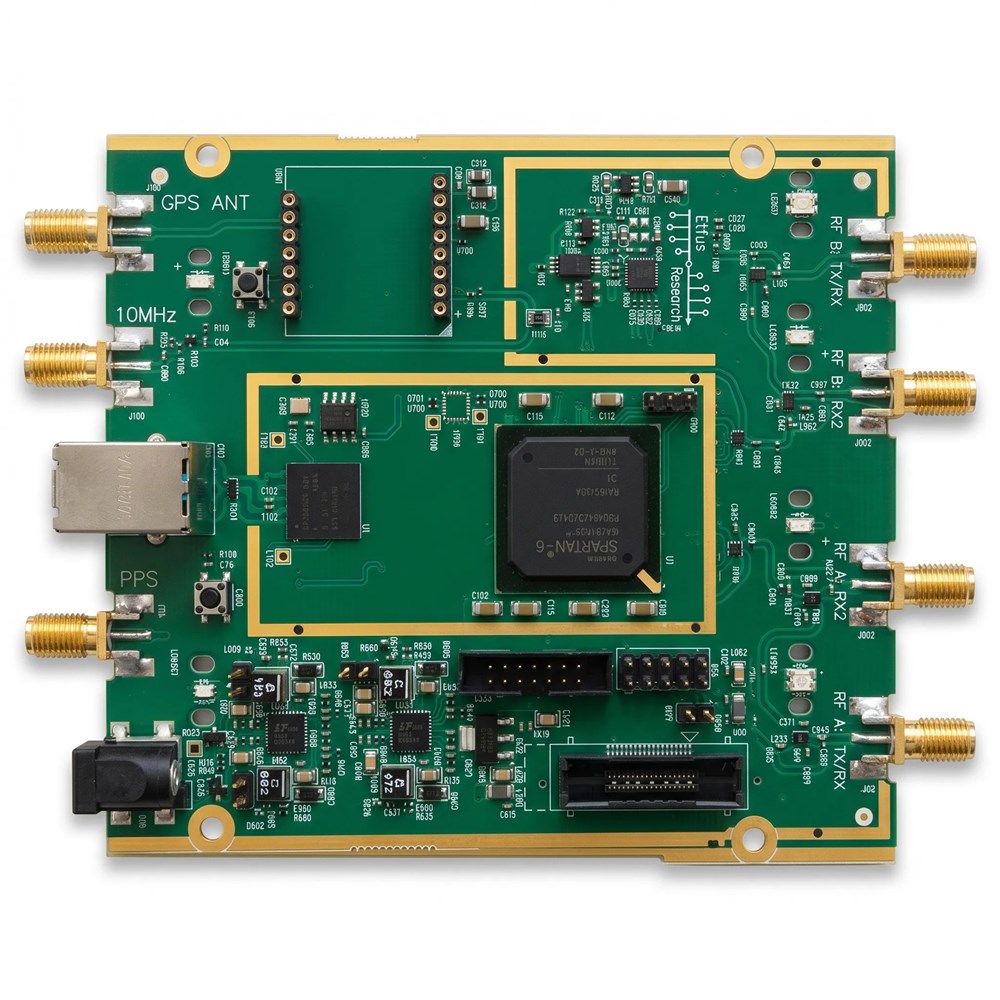

Это полноценная программно-определяемая радиоплатформа на базе ПЛИС Spartan6 и интерфейса USB 3.0. Модуль охватывает диапазон от 70 МГц до 6 ГГц, позволяя работать с FM- и телевещанием, сотовой связью и Wi-Fi. Он подходит для быстрого прототипирования и научных исследований.
- Диапазон частот 70 МГц – 6 ГГц для широкого спектра задач.
- Два приёмных и два передающих канала для полного дуплекса.
- Полоса пропускания до 56 МГц для высокоскоростной передачи.
- Низкий фазовый шум от 1.0 °RMS и коэффициент шума менее 8 дБ.
- Широкий рабочий диапазон температур от -40 до +65°C.
Как работает SDR-модуль RZE-B210
Модуль оцифровывает радиосигнал и передаёт его на компьютер через USB 3.0. ПЛИС Spartan6 обрабатывает поток данных в реальном времени. Программное обеспечение на ПК выполняет демодуляцию и декодирование сигналов. Вы можете настраивать частоту, полосу и тип модуляции через удобный интерфейс.
Технические характеристики и функционал
ВЧ входы и выходы: TRX x2, RX2 x2. Диапазон частот: 70 МГц – 6 ГГц. Входное сопротивление: 50 Ом. Ширина полосы пропускания: 0.2 – 56 МГц. Поддерживается полнодуплексный режим. Подавление SSB: 35 дБн, паразитного гетеродина: 50 дБн. Фазовый шум: 1.0 °RMS (3.5 ГГц), 1.5 °RMS (6 ГГц). Выходная мощность: >10 дБм. IIP3: 20 дБм. Коэффициент шума: <8 дБ. Рабочая температура: от -40 до +65°C.
Модуль идеально подходит для экспериментов с FM и телевещанием. Позволяет исследовать сотовую связь и Wi-Fi сигналы. Полнодуплексный режим открывает возможности для создания трансиверов. Широкий частотный диапазон покрывает большинство современных радиотехнологий.
Выбирайте электронный модуль SDR трансивера RZE-B210 в магазине COPTERPARTS. Ваши радиотехнические проекты получат профессиональную основу. Закажите российскую SDR-платформу для ваших экспериментов уже сегодня.
- ВЧ входы/выходы: TRX x 2, RX2 x 2
- Диапазон рабочих частот: от 70 МГц до 6 ГГц
- Входное сопротивление: 50 Ом
- Ширина полосы пропускания: от 0,2 до 56 МГц
- Полнодуплексный режим: Есть
- Подавление однополосной модуляции SSB: 35 дБн
- Подавление паразитного гетеродина: 50 дБн
- Фазовый шум приёмного тракта (3.5 ГГц): 1.0 °RMS
- Фазовый шум приёмного тракта (6 ГГц): 1.5 °RMS
- Выходная мощность: >10 дБм
- IIP3: 20 дБм
- Коэффициент шума приемника: <8 дБ
- Рабочий диапазон температур: -40 °C .. +65 °C
-
Диапазон рабочих температур-40 … 65°C
-
Диапазон рабочих частот70 — 6000 МГц
