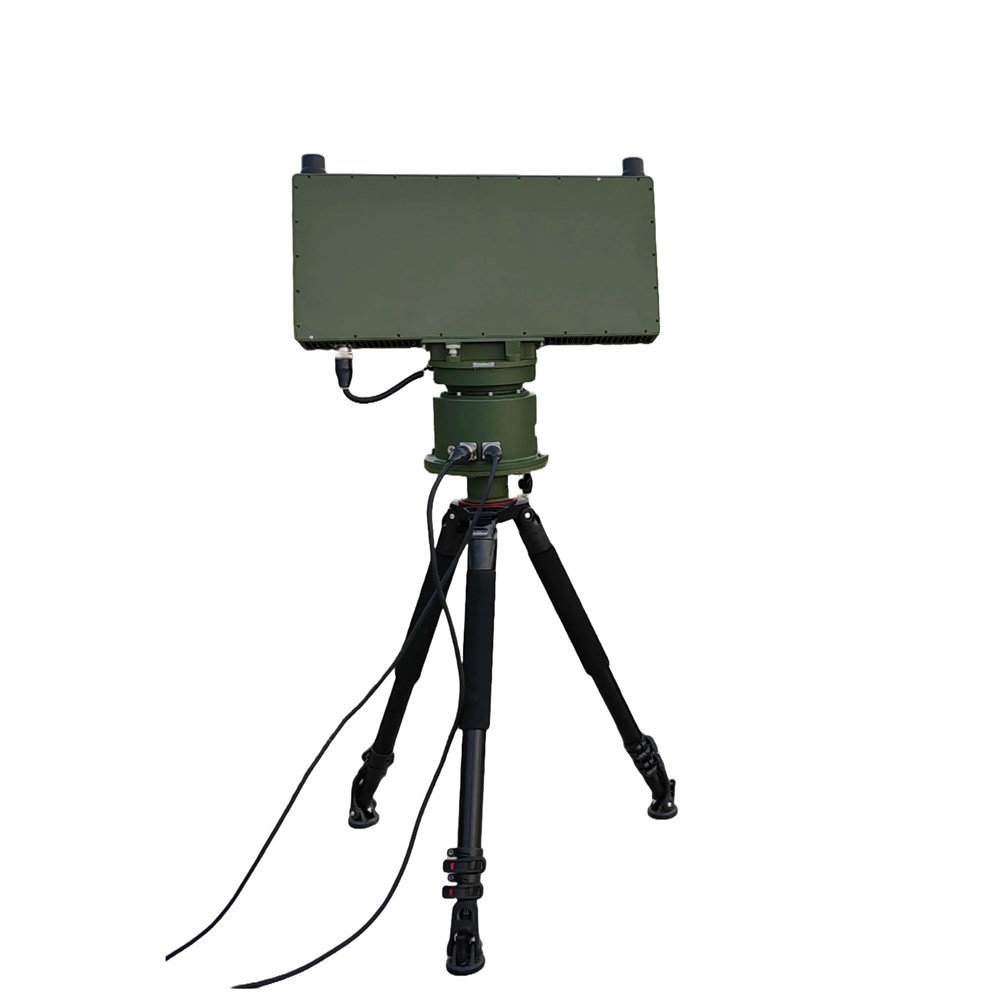

Радар для обнаружения БПЛА LRD AMP R 5000
Радар для обнаружения БПЛА LRD AMP R 5000 — его принцип действия
Радар для обнаружения БПЛА осуществляет круговой обзор воздушного пространства (360°) на малых высотах. Получив команду от контрольного терминала, система активирует режим сканирования. Поворотный механизм обеспечивает непрерывное вращение радара по азимуту. Одновременно луч радара сканирует вертикальный сектор от 0° до 30° по углу места. При обнаружении воздушного объекта система переходит в режим его сопровождения. Все данные о целях немедленно передаются на контрольный терминал.
Варианты использования
Автономное обнаружение. Система устанавливается на штатив для стабильной работы. Независимо обнаруживает и сопровождает дроны в зоне действия.
Комплексная защита. Интегрируется с оптическими камерами для визуального распознавания целей. Совместима с системами РЭБ для подавления или дезориентации дронов.
Гибкое размещение. Монтируется на крышу автомобиля для мобильного патрулирования. Устанавливается на здания для постоянного стационарного наблюдения.
Ключевые технические особенности
Тип системы. Полностью когерентная импульсно-доплеровская.
Измерение координат. Определение угловых координат (азимут, угол места) методом сравнения сигналов в суммарном и разностном каналах за один зондирующий импульс.
Обработка сигнала. Применение когерентной обработки (МТД) для накопления сигналов от движущихся целей и подавления помех.
Адаптация к помехам. Использование алгоритма CFAR для автоматической настройки порога обнаружения. Это обеспечивает стабильную вероятность ложных тревог в изменяющейся помеховой обстановке.
Основные параметры
- Диапазон рабочих частот: Ku, 16 ГГц ±150 МГц
- Метод сканирования:
- Азимут: 360° механическое сканирование
- Диапазон сканирования по углу места: _30°
- Ширина луча:
- Азимут: _3°
- Угол места: _6°
- Пиковая мощность передатчика: _100 Вт
- Дальность обнаружения (DJI Phantom 3, 4, Pd=85%):
- Макс. дальность: _5 км
- Мин. дальность: _250 м
- Мин. скорость цели: _2 м/с
- Точность измерений (СКО):
- Дальность: _10 м
- Азимут: _0,5°
- Угол места: _0,5°
- Частота обновления данных при круговом сканировании: 3 с
- Размеры:
- Радар: _650x400x100 мм
- Радар + поворотный стол: _650x650x250 мм
- Питание: +28 В
- Потребляемая мощность (включая подвес): _300 Вт
- Общий вес (радар, подвес, штатив): _3,5 кг
- Интерфейс: гигабитный сетевой порт
Программное обеспечение
ПО для отображения и управления обеспечивает:
- Управление работой радара
- Настройку рабочих параметров
- Анализ данных радара
- Отображение целей
- Сохранение файлов с результатами экспериментов
- Конвертацию данных в форматы, требуемые заказчиком, и передачу их на клиентский терминал
Дисплей радара и интерфейс приложения управления
| № | Наименование | Кол-во | Ед. изм. | Примечание |
|---|---|---|---|---|
| 1 | Радарный блок | 1 | шт | |
| 2 | Поворотный стол | 1 | шт | |
| 3 | Штатив | 1 | шт | |
| 4 | Направленная антенна | 2 | шт | |
| 5 | Кабели | 1 | комплект | Включая питание и связь, длина 10 м |
| 6 | Крепежные элементы | 1 | комплект |
-
Вес3,5 кг
-
Габариты65 x 40 x 10 см
-
Мощность заряда100 Вт
-
Напряжение28 В
