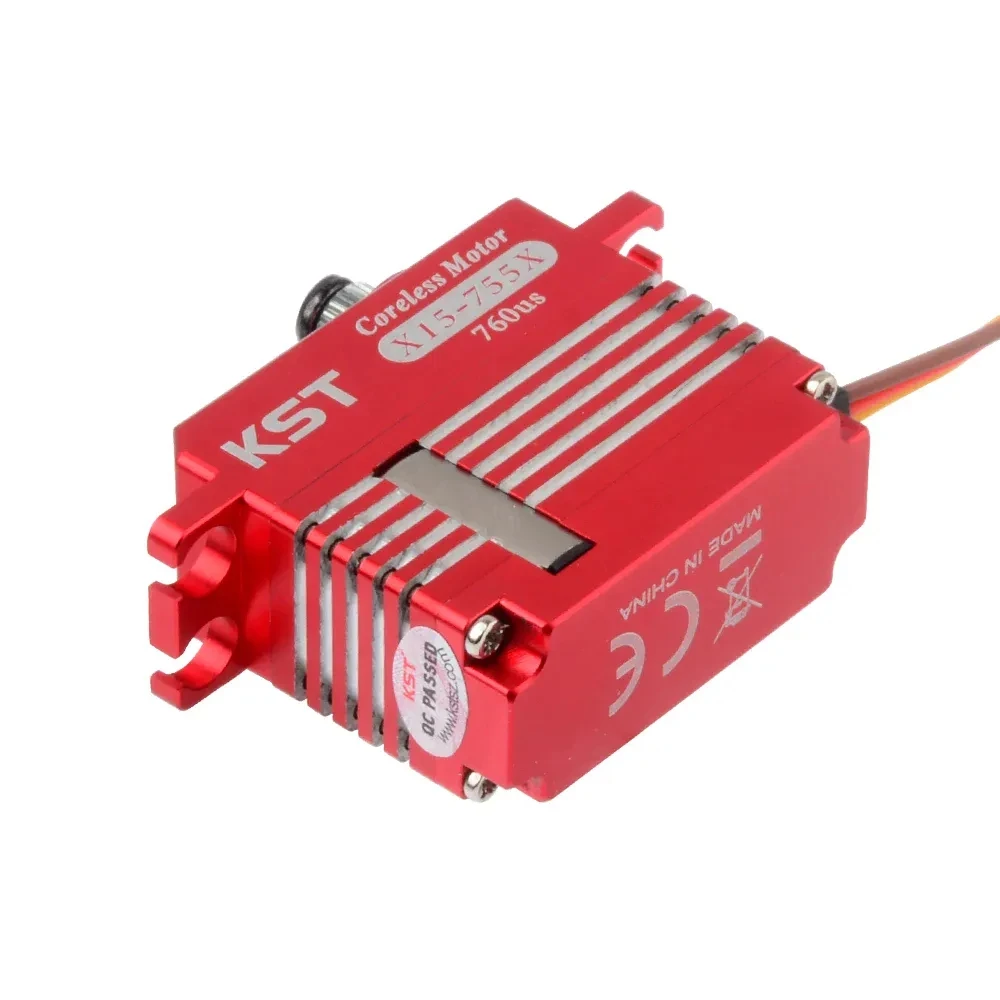

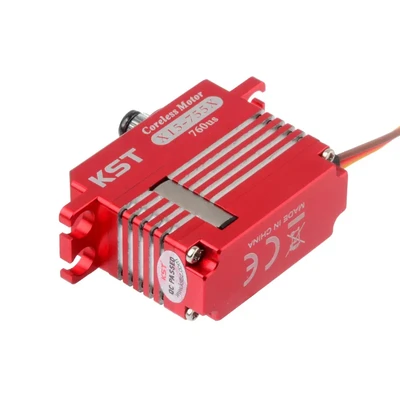

Сервопривод KST X15-755X
Купите высокоскоростной сервопривод KST X15-755X для вашего дрона или RC-модели!
Обеспечьте своему хвостовому ротору молниеносный отклик и идеальную точность управления. Сервопривод KST X15-755X специально разработан для использования в качестве хвостового сервопривода на радиоуправляемых вертолетах с лопастями ротора от 325 до 425 мм . Устройство отличается экстремально быстрой скоростью и высоким крутящим моментом, что критически важно для стабильного хвоста и выполнения сложных фигур 3D пилотажа . Прочный CNC-алюминиевый корпус эффективно отводит тепло и обеспечивает жесткость конструкции .
-
Молниеносная скорость. Всего 0.04 секунды на 60 градусов при 8.4В обеспечивает мгновенную реакцию хвоста .
-
Высокий крутящий момент. Усилие до 10.2 кг/см при 8.4В уверенно удерживает хвост даже при экстремальных нагрузках .
-
Премиальный Coreless мотор. Высокоточный бессердечниковый двигатель гарантирует быстрый старт, плавность и отличную управляемость .
-
Максимальная надежность. Закаленные стальные шестерни и двойные шарикоподшипники обеспечивают долгий срок службы .
-
Совместимость с узким импульсом. Работает с сигналом 760_s/560Hz, оптимизированным для современных беззакольных систем стабилизации .
Принцип работы и конструкция
KST X15-755X — это цифровой HV-сервопривод, специально разработанный для точного управления хвостовым ротором вертолета . Он использует узкий управляющий импульс 760 мкс с частотой 560 Гц, что обеспечивает сверхбыструю реакцию, необходимую для компенсации крутящего момента основного ротора . В основе сервопривода лежит бессердечниковый (coreless) электродвигатель, который отличается от обычных коллекторных моторов гораздо меньшей инерцией ротора. Это позволяет ему практически мгновенно разгоняться и тормозить, обеспечивая исключительную точность позиционирования.
Корпус сервопривода выполнен из алюминиевого сплава методом высокоточной обработки на станках с ЧПУ . Это не только придает ему прочность и жесткость, но и превращает корпус в эффективный радиатор, отводящий тепло от внутренних компонентов. Редуктор из закаленной стали гарантирует долговечность и устойчивость к ударным нагрузкам, а два прецизионных шарикоподшипника обеспечивают плавность хода и минимальный люфт выходного вала .
Технические характеристики и установка
| Характеристика | Значение |
|---|---|
| Размеры (ДxШxВ) | 35.5 x 15 x 32.5 мм |
| Вес | 40 г |
| Рабочее напряжение | 6.0 – 8.4 В |
| Рабочая частота | 760 мкс / 560 Гц |
| Крутящий момент @6.0В | 7.2 кг·см |
| Крутящий момент @7.4В | 9.0 кг·см |
| Крутящий момент @8.4В | 10.2 кг·см |
| Скорость (60°) @6.0В | 0.06 сек |
| Скорость (60°) @7.4В | 0.05 сек |
| Скорость (60°) @8.4В | 0.04 сек |
| Тип двигателя | Coreless |
| Материал шестерен | Закаленная сталь |
| Подшипники | Двойные шарикоподшипники |
| Материал корпуса | Алюминий (CNC) |
| Температурный диапазон | от -10 до +65 °C |
Этот сервопривод является идеальным выбором для вертолетов классов 380-420, таких как Goblin 380/420, Gaui NX5 и других моделей, требующих быстрой и мощной хвостовой машины . Благодаря своим характеристикам, он обеспечит вам уверенный контроль и позволит выполнять самые сложные фигуры пилотажа. В комплекте с сервоприводом поставляются все необходимые качалки и крепежные элементы для установки.
Технические характеристики
- Номинальное напряжение: 7,4 В постоянного тока
- Диапазон напряжения: 6,0–8,4 В
- Крутящий момент:
- 7,2 кг·см при 6,0 В
- 9,0 кг·см при 7,4 В
- 10,2 кг·см при 8,4 В
- Скорость вращения:
- 0,06 с / 60° при 6,0 В
- 0,05 с / 60° при 7,4 В
- 0,04 с / 60° при 8,4 В
- Размеры: 35,5 x 15 x 32,5 мм
- Вес: 40 г.
-
Вес0,04 кг
-
Габариты3,55 x 1,5 x 3,25 см
-
Крутящий момент7,2 — 10,2 кг/см
-
Напряжение6 — 8,4 В
-
Скорость вращения0,06 — 0,04 с
