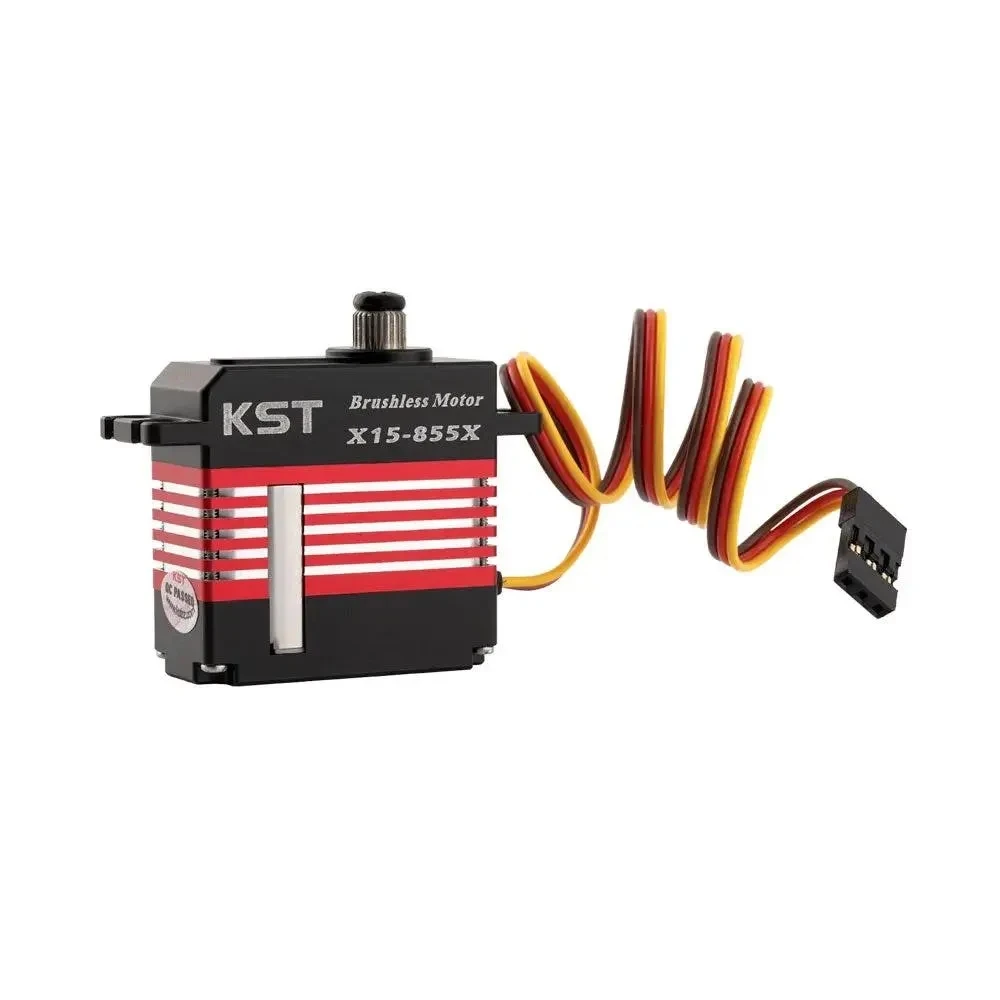

Сервопривод KST X15-855X
Закажите мощный сервопривод KST X15-855X для вашего RC вертолета и профессиональных механизмов!
Обеспечьте своей модели исключительную точность управления и непревзойденную надежность. Сервопривод KST X15-855X специально разработан для использования в качестве хвостового сервопривода на радиоуправляемых вертолетах классов 380-550, а также для управления системами сброса груза и поворотными механизмами на крупных FPV дронах.
Благодаря мощному бесколлекторному двигателю и высокоточному редуктору, этот сервопривод обеспечивает молниеносный отклик и впечатляющее усилие, необходимое для самых сложных задач . Прочный CNC-алюминиевый корпус гарантирует эффективный теплоотвод и жесткость конструкции даже при экстремальных нагрузках.
-
Колоссальный крутящий момент. Развивает усилие до 15 кг/см при напряжении 8.4В для уверенного управления тяжелыми механизмами .
-
Молниеносная скорость. Всего 0.05 секунды на 60 градусов при 8.4В обеспечивает мгновенную реакцию на команды .
-
Премиальный бесколлекторный мотор. Обеспечивает высокий КПД, плавность хода и невероятную долговечность .
-
Максимальная надежность. Редуктор из закаленной стали и двойные шарикоподшипники гарантируют долгий срок службы .
-
Совместимость с узким импульсом. Работает с сигналом 760us/560Hz, оптимизированным для современных систем стабилизации .
Принцип работы и конструкция
Это цифровой HV-сервопривод, разработанный для самых требовательных применений. В основе его работы лежит высокоскоростной бесколлекторный двигатель, который обеспечивает исключительно быстрый старт и точное позиционирование . Устройство использует узкий управляющий импульс 760 мкс с частотой 560 Гц, что гарантирует сверхбыструю реакцию, необходимую для компенсации крутящего момента основного ротора в вертолетах и для точной работы систем сброса на дронах .
Корпус сервопривода выполнен из высокопрочного алюминиевого сплава методом прецизионной обработки на станках с ЧПУ . Это не только придает конструкции исключительную жесткость, но и превращает корпус в эффективный радиатор, отводящий тепло от бесколлекторного мотора и электроники. Редуктор из закаленной стали гарантирует долговечность и устойчивость к ударным нагрузкам, а два прецизионных шарикоподшипника обеспечивают идеальную плавность хода и минимальный люфт выходного вала.
Технические характеристики и установка
| Характеристика | 6.0 В | 7.4 В | 8.4 В |
|---|---|---|---|
| Крутящий момент | 10.0 кг/см | 13.0 кг/см | 15.0 кг/см |
| Скорость (60°) | 0.07 сек | 0.06 сек | 0.05 сек |
Дополнительные характеристики: размеры корпуса 35.5 x 15 x 35.5 мм, вес 45 г . Тип двигателя бесколлекторный (brushless) . Рабочая частота 760 мкс / 560 Гц (диапазон 450-1050 мкс) . Материал шестерен закаленная сталь . Подшипники двойные шарикоподшипники (2BB) . Выходной вал имеет шлиц с 25 зубьями . Серво не является водонепроницаемым . Имеет функцию программируемого «мягкого старта» (Soft Start) и настраивается с помощью программаторов KST-Tool #3 и #5 .
Этот сервопривод идеально подходит для использования в качестве хвостового сервопривода на RC вертолетах классов 380-550, включая популярные модели Goblin 380/420, Gaui NX5 и другие . Он также отлично проявит себя в качестве привода для систем сброса груза, поворотных механизмов камер и других исполнительных устройств на крупных беспилотниках, где требуется высокая мощность и точность.
Технические характеристики
- Номинальное напряжение: 7,4 В постоянного тока
- Диапазон напряжения: 6,0–8,4 В
- Крутящий момент:
- 10 кг·см при 6,0 В
- 13 кг·см при 7,4 В
- 15 кг·см при 8,4 В
- Скорость поворота:
- 0,07 с / 60° при 6,0 В
- 0,06 с / 60° при 7,4 В
- 0,05 с / 60° при 8,4 В
- Тип мотора: бесщеточный DC мотор
- Материал корпуса: алюминиевый сплав
- Материал шестерен: закалённая сталь
- Подшипники: двойной шарикоподшипник
- Рабочая частота: 760 мкс / 560 Гц
- Температурный диапазон: от -10° до +65° C
- Размеры корпуса: 35.5 x 15 x 32 мм
- Вес: 40 г.
-
Вес0,04 кг
-
Габариты3,55 x 1,5 x 3,2 см
-
Крутящий момент10 — 15 кг/см
-
Напряжение6 — 8,4 В
-
Скорость вращения0,07 — 0,05 с
