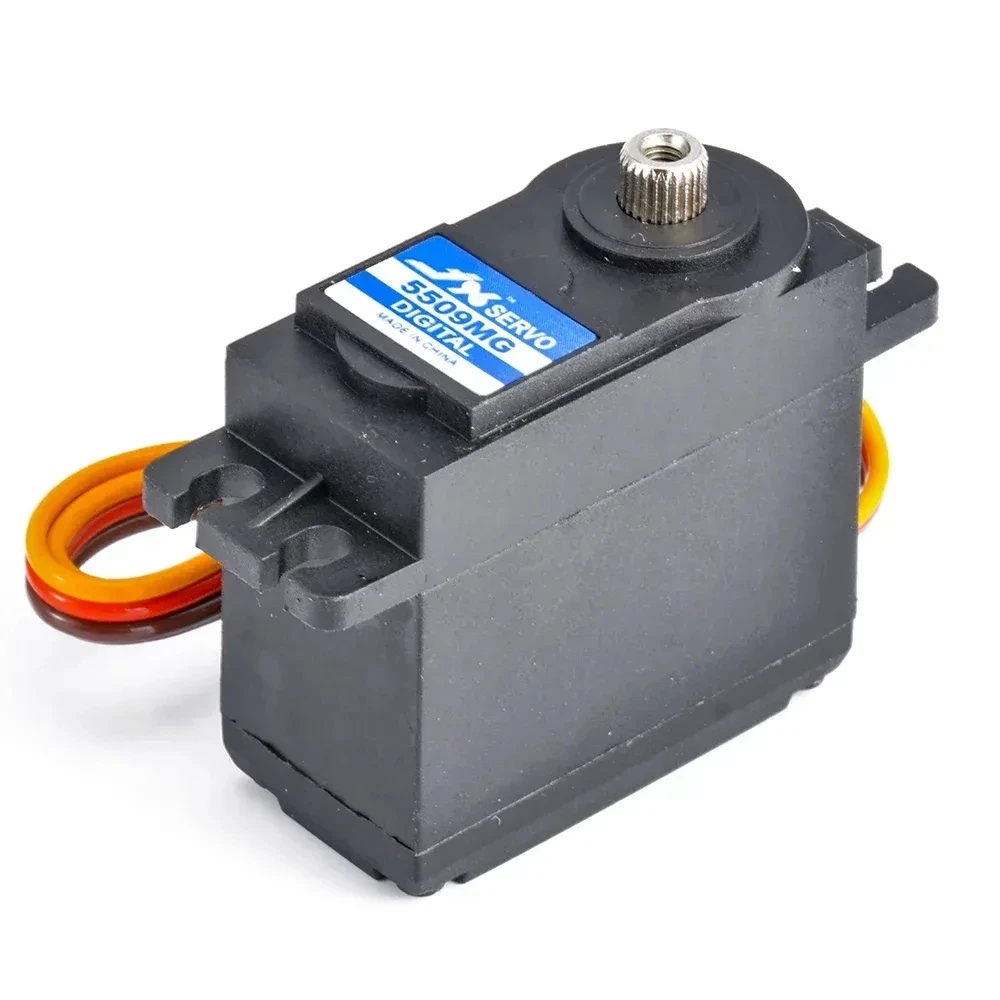

Сервопривод JX Servo PDI-5509MG
Выберите надёжный цифровой сервопривод JX Servo PDI-5509MG для вашей модели
JX Servo — китайский бренд, специализирующийся на производстве высокоточных сервоприводов для радиоуправляемых моделей. Компания выпускает широкий ассортимент цифровых и аналоговых сервоприводов для самолётов, вертолётов, автомобилей, лодок и роботов. В каталоге бренда представлены модели разной мощности и размеров, от микро-сервоприводов до мощных стандартных версий. JX Servo делает ставку на тайваньские металлические шестерни и качественные коллекторные моторы. Продукция бренда популярна среди RC-энтузиастов благодаря хорошему соотношению цены и качества.
- Высокий крутящий момент 9.35 кг·см при напряжении 6.0 В.
- Металлические шестерни для долговечности и надёжности.
- Двойные шарикоподшипники для плавного вращения.
- Цифровое управление для высокой точности позиционирования.
- Компактный вес 55.6 г для стандартных моделей.
Как работает цифровой сервопривод JX Servo
Микроконтроллер сервопривода принимает ШИМ-сигнал от приёмника. Длительность импульса определяет нужный угол поворота. Цифровой процессор сравнивает его с текущим положением вала. При расхождении мотор вращает металлические шестерни через редуктор. Двойные подшипники уменьшают трение и продлевают срок службы. Встроенный потенциометр постоянно отслеживает реальный угол. Вал точно поворачивается в нужное положение с высокой частотой обновления.
Технические характеристики и функционал
Модель PDI-5509MG работает при напряжении 4.8–6.0 В. Рабочая частота сервопривода составляет 1520 мкс / 330 Гц. Скорость при 4.8 В равна 0.15 секунд на 60 градусов. При 6.0 В скорость улучшается до 0.13 секунд на 60°. Крутящий момент при 4.8 В достигает 8.65 кг·см. При 6.0 В момент возрастает до 9.35 кг·см.
Мёртвая зона (Dead zone) составляет всего 2 микросекунды для высокой точности. Габариты устройства: 40.5x20.2x38 мм. Вес сервопривода равен 55.6 граммам. Длина соединительного провода составляет 265 мм (JR разъём). В комплекте идут 4 дополнительные качалки и крепёж.
Сервопривод оснащён высокопрочными металлическими шестернями, произведёнными на Тайване. Двойные шарикоподшипники обеспечивают плавность хода и долговечность. Щёточный мотор гарантирует стабильную работу под нагрузкой. Корпус выполнен из пластика, а редуктор — из анодированного алюминия. Угол поворота сервопривода соответствует стандартным 180 градусам. Температура хранения составляет от -20°C до 60°C. Рабочая температура лежит в диапазоне от -10°C до 55°C.
- Рабочая частота: 1520 мкс/330 Гц
- Рабочее напряжение: 4,8 ~ 6,0 V
- Скорость (4,8 V): 0,15 сек/60 градусов
- Скорость (6,0 V): 0,13 сек/60 градусов
- Крутящий момент (4,8 V): 8,65 кг. См (120,15 унции/дюйм)
- Крутящий момент (6,0 V): 9,35 кг. См (129,88 унции/дюйм)
- Размер: 40,5x20,2x38 мм/1,59x0,80x1,49 дюйма
- Вес: 55,6 г (1,96 унции)
- Кабель: JR 265 мм (10,43 дюйма)
-
Вес0,055 кг
-
Габариты4 x 2 x 3,8 см
-
Крутящий момент8,65 — 9,35 кг/см
-
Напряжение4,8 — 6 В
-
Скорость вращения0,15 — 0,13 с
