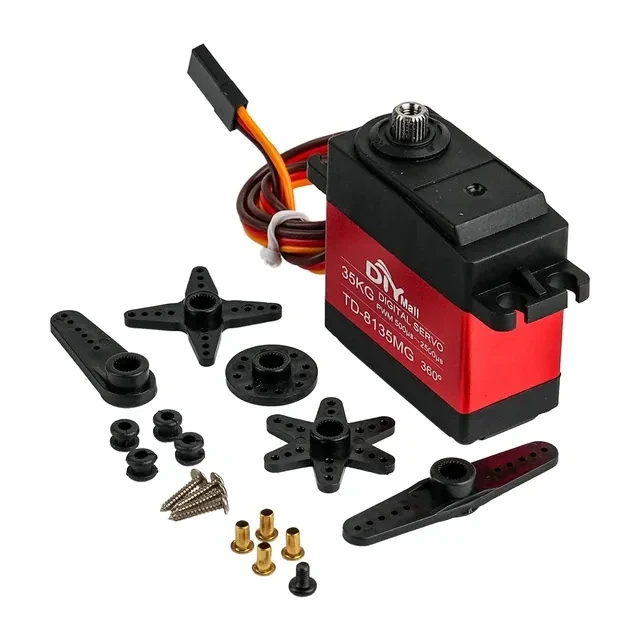

Сервопривод WAVGAT TD-8135MG
Купите мощный сервопривод WAVGAT TD-8135MG для тяжёлых RC-моделей
WAVGAT – китайский бренд, специализирующийся на недорогих электронных компонентах. Компания выпускает сервоприводы разной мощности, платы Arduino и Raspberry Pi. Также в ассортименте есть датчики, светодиодные модули и дисплеи. Продукция ориентирована на DIY-сообщество, обучение и начальное проектирование. WAVGAT предлагает бюджетные решения для радиолюбителей.
- Пиковый момент остановки 35.2 кг·см при 7.2 В.
- Металлические шестерни для максимальной надёжности.
- Угол поворота до 360° (180°±3° по сигналу 500–2500 мкс).
- Двойные подшипники для плавного вращения.
- Цифровой контроллер для точного позиционирования.
Как работает мощный цифровой сервопривод
Цифровой контроллер получает ШИМ-сигнал от приёмника. Длительность импульса задаёт целевой угол поворота. Микросхема сравнивает его с текущим положением. При расхождении мотор вращает металлические шестерни. Двойные подшипники уменьшают трение и люфт. Потенциометр постоянно сообщает реальное положение вала. Вал точно поворачивается на нужный угол с высокой частотой.
Технические характеристики и функционал
Модель TD-8135MG работает при напряжении 4.8–7.2 В. Скорость без нагрузки составляет 0.32 с/60° (при 4.8 В). При 7.2 В скорость улучшается до 0.22 с/60°. Пиковый момент остановки при 4.8 В равен 32.7 кг·см. При 7.2 В момент возрастает до 35.2 кг·см. Ток покоя составляет 140–200 мА. Ток при остановке достигает 2600–3400 мА.
Сервопривод имеет 5 металлических шестерён и двойные подшипники. Корпус выполнен из инженерного пластика PBT и алюминиевого сплава. Размеры устройства составляют 40.0x20.5x40.5 мм. Вес равен 56 граммов ±5%. Длина соединительного провода 320 мм ±5 мм.
Диапазон ширины импульса лежит в пределах 500–2500 мкс. Нейтральное положение соответствует 1500 мкс. Угол поворота достигает 180°±3° при сигнале 500–2500 мкс. Мёртвая зона (Dead zone) равна 5 микросекундам. Рабочая температура находится в диапазоне от -25°C до 70°C.
- Диапазон температур хранения:-30°C_80°С
- Диапазон рабочих температур:-25°C_70°С
- Диапазон температур: -25°C_70°С
- Диапазон влажности: 65%±10%
- Размер: 40,0*20,5*40,5 мм
- Вес: 56 г ± 5%
- Тип шестерни: 5 Металл
- Предел угла: 360°
- Подшипник: 2BB
- Шестерня с шлицами: 25 зубьев, внешний диаметр: 5,9 мм
- Тип рога: пластик, POM
- Корпус: Инженерный пластик (PBT) + алюминиевый сплав
- Соединительный провод: 320 мм ± 5 мм
- Мотор: Угольный щеточный мотор
- Водостойкость при брызгах: Нет
- Рабочее напряжение: 4.8В-7.2В
- Ток покоя: мА
- Скорость без нагрузки: 0,32 сек/60°-0,22 сек/60°
- Ток потребления: 140 мА 200 мА
- Пиковый момент остановки: 32,7 кг·см 35,2 кг·см
- Ток при остановке: 2600 мА±10% — 3400 мА±10%
- Рабочий диапазон напряжения: 4.8 7.2 В
- Командный сигнал: модуляция ширины импульса
- Тип усилителя: Цифровой контроллер
- Диапазон ширины импульса: 500_2500 мкс
- Нейтральное положение: 1500 мкс
- Угол поворота: 180°±3°(когда 500_2500 мкс)
- Ширина мёртвой зоны: 5 мкс
-
Вес0,056 кг
-
Габариты4 x 2 x 4 см
-
Крутящий момент32,7 — 35,2 кг/см
-
Напряжение4,8 — 7,2 В
-
Скорость вращения0,32 — 0,22 с
