Робототехнический конструктор ЛАРТ «Робот с ИК датчиком»
Механическая часть

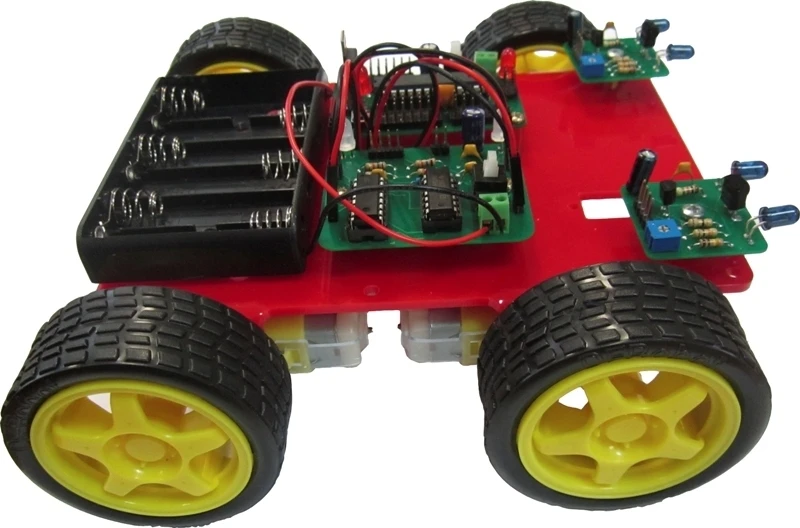

Механическая часть конструктора-робота построена на базе 4-х моторного шасси и включает в себя несущую пластину длиной 170 мм и шириной 120 мм. 4 электромотора с редуктором и пластмассовыми колесами. На колеса одеты полиуретановые шины. Электронная часть состоит из драйвера электромоторов, 2-х инфракрасных датчиков и контроллера Arduino UNO R3. Конструктор может комплектоваться аналогичными и совместимыми с Arduino UNO R3 контроллерами.
Сборка конструктора
Сборка шасси не составляет проблем. Для установки драйвера электромоторов, контроллера на
несущей пластине предусмотрены отверстия. На контактах разъема POWER и разъема ICSP можно найти контакты для подключения питания ИК датчика.
Подключение драйвера электромотора
BAT – клемма для подключения батареи питания. Напряжение питания Драйвера 3-9В;
Vin – параллельный BAT разъем. Предназначен для подключения питания батареи на другие
электронные модули.
Motor1-right – разъем для подключения переднего правого электромотора
Motor2-right - разъем для подключения заднего правого электромотора
Motor1-left - разъем для подключения переднего левого электромотора
Motor2-left - разъем для подключения заднего левого электромотора
In right – управление направлением вращения правых электромоторов
PWM-right – управление скоростью вращения правых электромоторов
In left – управление направлением вращения левых электромоторов
PWM-left – управление скоростью вращения левых электромоторов
Подключение ИК датчика
Комплектация
- Несущая пластина – 1 шт.
- Мотор-редуктор – 4 шт.
- Колесо пластиковое – 4 шт.
- Батарейный отсек на 6 шт. батареек АА – 1 шт.
- Драйвер электромотора – 1 шт.
- Контроллер совместимый с Arduino UNO R3 – 1 шт.
- Инфракрасный датчик – 2 шт.
- USB кабель – 1 шт.
- Стойка латунная 10 мм – 8 шт.
- Винт М3 х 25 мм – 8 шт.
- Винт М3 х 6 мм – 16 шт.
- Комплект проводов – 1 шт.
-
Вид оборудования/Тип товараКонструктор образовательный
-
Возраст14+
-
Гарантия12 месяцев
-
КонтроллерArduino-совместимый
-
МатериалПластик, электронные детали
-
Национальный проектIT-полигон, Доброшкола, Кванториум, Робокласс, Точка роста, Успех каждого ребенка
-
ПроизводительЛАРТ
-
Страна производстваРоссия
