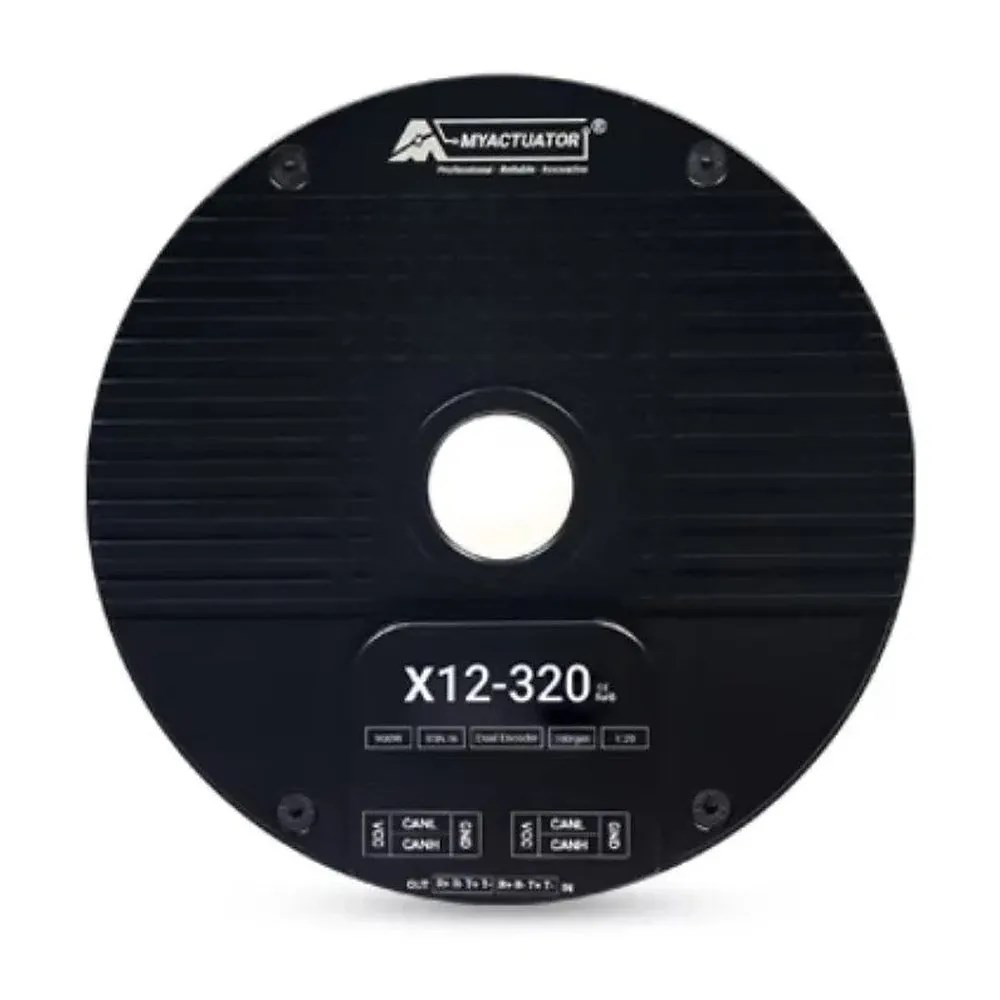

Двигатель EtherCAT RMD-X12-P20-320-E
Купите высокоточный серводвигатель EtherCAT RMD-X12-P20-320-E для роботизированных систем и передовых дронов
Этот интегрированный планетарный сервопривод от китайского бренда MyActuator объединяет в компактном корпусе бесколлекторный мотор, высокоточный редуктор, двойной абсолютный энкодер и встроенный драйвер с поддержкой EtherCAT и CAN BUS. Модель RMD-X12-P20-320-E создана для человекоподобных роботов, шагающих платформ и роботизированных манипуляторов. Она отлично подходит и для тяжёлых грузовых дронов, где требуется точное управление подвесами и приводами.
5 главных преимуществ двигателя
- Пиковый крутящий момент 320 Н·м для работы с самыми тяжёлыми нагрузками.
- Двойной абсолютный энкодер (17 бит на входе, 18 бит на выходе) для точности <0.01°.
- Поддержка EtherCAT и CAN BUS для гибкой интеграции в любую систему.
- Перекрёстно-роликовый подшипник на выходе для высокой жёсткости и точности вращения.
- Компактный вес всего 2.37 кг при высокой плотности мощности.
Встроенный бесколлекторный мотор создаёт вращающий момент. Планетарный редуктор с передаточным числом 20 увеличивает усилие и снижает скорость до номинальных 100 об/мин. Двойной энкер отслеживает положение на входе и выходе редуктора, обеспечивая точность управления до 0.01 градуса. Встроенный драйвер обрабатывает команды по EtherCAT или CAN BUS, регулирует PID и передаёт телеметрию. Выходной перекрёстно-роликовый подшипник выдерживает осевые нагрузки до 4.5 кН и радиальные до 5 кН.
Технические характеристики и особенности модели
Входное напряжение составляет 48 В постоянного тока. Номинальный крутящий момент достигает 85 Н·м, пиковый — 320 Н·м. Номинальная выходная мощность равна 900 Вт. Скорость холостого хода — 125 об/мин, номинальная — 100 об/мин. КПД двигателя составляет 75%. Люфт редуктора не превышает 10 угловых минут. Вес модуля — 2.37 кг. Корпус имеет класс изоляции F. Модель оснащена защитой от перегрева, перегрузки по току и перенапряжения.
О производителе MyActuator
Компания MyActuator базируется в Сучжоу, Китай, и специализируется на разработке компактных и лёгких сервоприводов для робототехники. Бренд известен своей серией RMD-X — интегрированными планетарными сервоприводами, разработанными специально для гуманоидных роботов. Продукция MyActuator отличается высокой плотностью мощности, продуманной конструкцией и поддержкой промышленных протоколов связи. Модули серии X доступны в нескольких типоразмерах (X2, X4, X6, X8, X12, X15), что позволяет подобрать оптимальное решение под конкретную задачу.
Выбирайте серводвигатель RMD-X12-P20-320-E в магазине COPTERPARTS. Ваш робот или тяжёлый дрон получит прецизионное управление и исключительную надёжность. Закажите этот двигатель для ваших передовых проектов уже сегодня.
- Входное напряжение: 48 В
- Скорость холостого хода: 125 об/мин
- Ток холостого хода: 2.7 А
- Номинальная скорость: 100 об/мин
- Номинальный крутящий момент: 85 Н·м
- Номинальная выходная мощность: 900 Вт
- Номинальный фазный ток: 30 А (среднеквадратичное значение)
- Пиковый крутящий момент: 320 Н·м
- Пиковый фазный ток: 100 А (среднеквадратичное значение)
- КПД: 75 %
- Постоянная обратной ЭДС двигателя: 17.9 В пост. тока / Коб/мин
- Постоянная крутящего момента модуля: 3.3 Н·м/А
- Активное сопротивление фазы двигателя: 0.12 Ом
- Индуктивность фазы двигателя: 0.05 мГн
- Количество пар полюсов: 20
- Схема соединения трёх фаз: звезда (Y)
- Крутящий момент обратного хода: 3.8 Н·м
- Люфт: 10 угловых минут
- Тип выходного подшипника: перекрёстно-роликовый
- Осевая нагрузка (растяжение): 4.5 кН
- Осевая нагрузка (сжатие): 4.5 кН
- Радиальная нагрузка: 5 кН
- Момент инерции: 12.9 кг·см2
- Тип энкодера и интерфейс: двойной энкодер, абсолютный 17 бит (на входе) / 17 бит (на выходе)
- Точность управления: < 0.01 градуса
- Интерфейс связи: CAN BUS / EtherCAT
- Вес: 2.4 кг
- Класс изоляции: F
-
Вес2,4 кг
-
Максимальная мощность900 Вт
-
Оборотов на вольт100 KV
