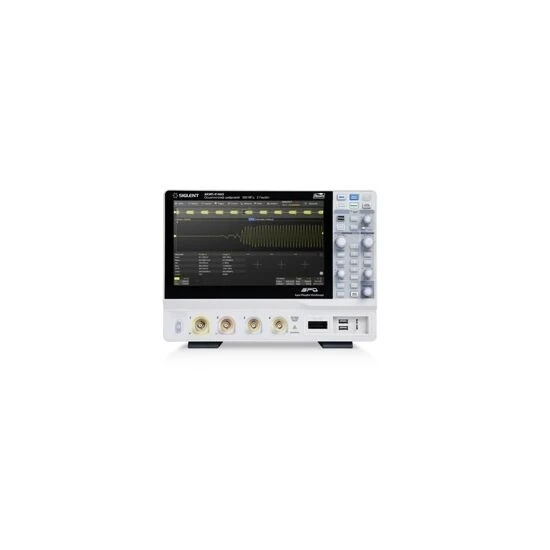

Осциллограф цифровой АКИП-4140/1
Купите осциллограф АКИП-4140/1 для профессионального анализа и отладки электронных устройств!
Осциллограф АКИП-4140/1 – это мощный 4-канальный прибор для детального анализа сигналов. Модель оснащена 12-битным АЦП и полосой пропускания 100 МГц. Она создана для решения сложных задач в области радиоэлектроники. С этим осциллографом вы получите высокую точность и скорость измерений.
- Высокая разрядность АЦП 12 бит для детального анализа сигналов.
- Максимальная частота дискретизации 2 ГГц и память 200 МБ.
- Скорость обновления экрана до 500 000 осциллограмм в секунду.
- Большой сенсорный экран и современные интерфейсы для удобной работы.
- Возможность расширения функционала программными опциями и модулями.
Выбирайте осциллограф высокого разрешения для сложных измерений
Осциллограф АКИП-4140/1 имеет 4 аналоговых канала с полосой пропускания 100 МГц. Опционально доступны 16 цифровых каналов логического анализатора. Максимальная частота дискретизации достигает 2 ГГц. Объём памяти составляет 200 МБ. Это позволяет захватывать длинные и сложные сигналы. 12-битный АЦП обеспечивает высокую детализацию формы сигнала. Это в 16 раз точнее, чем у обычных 8-битных осциллографов. Вы увидите нюансы, которые ранее были недоступны. Скорость обновления экрана составляет 100 000 осц./с.
В режиме сегментированной развертки она достигает 500 000 осц./с. Это позволяет с высокой вероятностью обнаружить редкие сбои и артефакты. Режим сегментированной памяти поддерживает до 80 000 сегментов. Минимальное межсегментное время составляет _ 2 мкс. Большой 10-дюймовый (25,65 см) сенсорный экран имеет разрешение 1024x600. Поддержка Multi-touch упрощает управление и масштабирование.
Особенностью модели является широкий набор инструментов для анализа. Более 50 видов автоматических измерений, статистика и гистограммы. Режим HISTORY записывает и воспроизводит осциллограммы. Это помогает находить аномалии, прокручивая время назад. Режим «Поисковая машина» находит события по заданным пользователем условиям. Есть функции математики: сложение, вычитание, дифференцирование и интегрирование.
Режим БПФ использует 2 миллиона точек для частотного анализа. Осциллограф декодирует сигналы шин I2C, SPI, UART, CAN, LIN. Опционально доступны CAN FD, FlexRay, I2S, MIL-STD-1553B. Опциональный генератор сигналов формирует сигналы до 25 МГц. Интерфейсы USB, LAN и HDMI обеспечивают гибкое подключение. Поддерживается дистанционное управление через SCPI и встроенный веб-сервер.
Выбирайте надёжное оборудование от производителя SIGLENT
Осциллографы серии АКИП-4140 производятся компанией SIGLENT TECHNOLOGIES CO., LTD (Китай). SIGLENT – признанный мировой производитель контрольно-измерительного оборудования. Продукция бренда отличается высоким качеством и надёжностью. Осциллографы SIGLENT используются в ведущих лабораториях и на производстве. Модель АКИП-4140/1 является базовой в серии с полосой 100 МГц. Прибор включён в Госреестр средств измерений РФ. Это подтверждает его соответствие государственным стандартам. Гарантия на осциллограф составляет 3 года.
Особенность осциллографов АКИП-4140 – масштабируемость. Программные опции позволяют расширить полосу пропускания. Вы можете увеличить функциональность по мере роста задач. Благодаря модульной архитектуре, в прибор можно добавить логический анализатор. Также доступна опция измерения мощности и качества электроэнергии. Это делает АКИП-4140/1 инвестицией на годы вперёд. Прибор подходит для разработки, тестирования и научных исследований. Он станет незаменимым помощником в любой лаборатории. АКИП-4140/1 – это профессиональный инструмент для самых требовательных специалистов.
- Тип осциллографа: цифровой
- Число каналов: 4
- Полоса пропускания: 100 МГц
- Максимальная частота дискретизации: 2 ГГц
- Максимальный объем памяти: 200 МБ
- АЦП (бит): 12
- Сопротивление входа: 50 Ом, 1 МОм
Особенности
осциллограф высокого разрешения, разрядность АЦП 12 бит; высокая скорость обновления экрана до 500 000 осц./сек; режим сегментированной памяти; режим HISTORY; интерполяция Sin X/х, линейная; автоматические (более 50 параметров) и курсорные измерения; математические функции, БПФ (2 МБ); режим «Поисковая машина/Search» для поиска событий по условиям пользователя; синхронизация и декодирование сигналов стандартно I2C, SPI, UART/RS232, CAN, LIN, опционально CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester; опция логический анализатор 16 каналов; опция функциональный генератор до 25 МГц; опция измерение мощности и показателей качества электроэнергии (ПКЭ); программные опции для увеличения полосы пропускания
- Интерфейсы: USB, LAN
- Дисплей: TFT ёмкостный сенсорный, диагональ 25.65 см, разрешение 1024x600
- Масса: 4.1 кг
-
Вес4,1 кг
-
Диапазон рабочих частот100 — 2000 МГц
