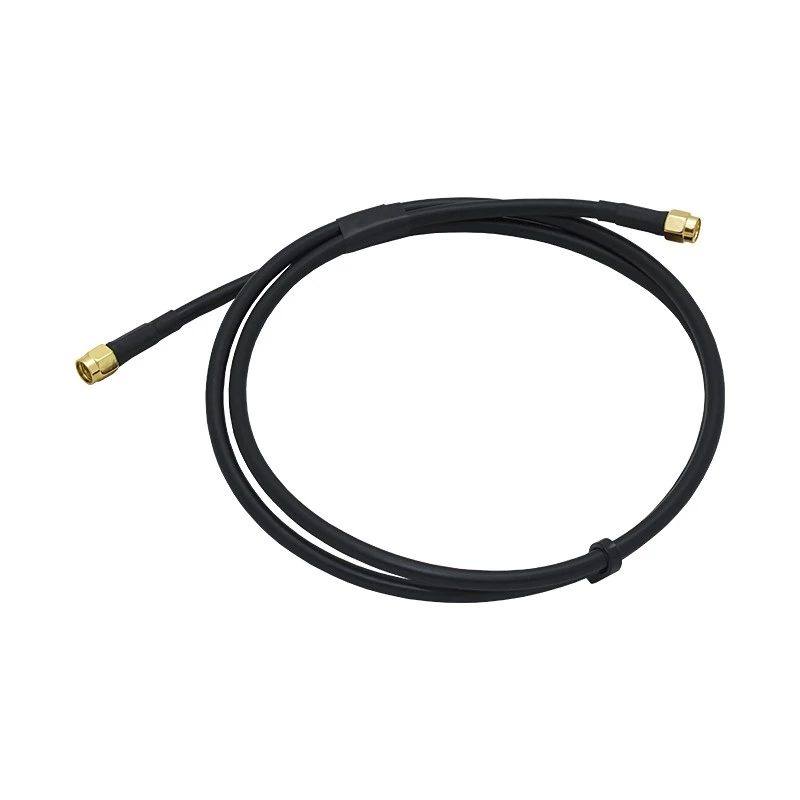

Кабельная сборка SMA-male - 1 метр RG-58 - SMA-male
Кабель SMA для устройств мобильной связи
Часто для соединения радиооборудования с антенной или другим прибором не нужны длинные кабельные линии. В этих случаях можно воспользоваться метровой кабельной сборкой, которая позволяет разместить подключаемые устройства на небольшом расстоянии друг от друга.
Коннекторы типа SMA — это одни из самых распространенных видов ВЧ-соединителей, которые устанавливаются производителями на целом ряде популярных мобильных устройств. Часто к этим устройствам для их работы нужно подключить выносную антенну, а в некоторых случаях — измерительное оборудование. Обычно SMA-разъем можно встретить на следующих типах устройств:
- Роутеры 4G/LTE и сотовые терминалы (модемы);
- Настольные телефоны GSM, шлюзы для звонков через сотовую сеть;
- Сотовые репитеры для транспортных средств и некоторые другие виды усилителей;
- Устройства приема сигнала GNSS (GPS/ГЛОНАСС);
- Оборудование нелицензируемых ISM-диапазонов и WiFi;
- Измерительное оборудование, в том числе анализаторы спектра, следящие генераторы, детекторы мощности и т. п.;
- Выносные комнатные или уличные антенны для приборов, указанных выше.
Основа сборки — кабель RG-58 A/U. Эта марка коаксиального кабеля обладает достаточной гибкостью, что делает ее удобной для монтажа или использования в полевых условиях. Центральный элемент кабеля — проводящая медная жила диаметром 1,02 мм. Жилу окружает слой вспененного полиэтилена: этот диэлектрик обеспечивает соосное (co-axial) расположение всех элементов провода. Вокруг диэлектрика располагается внешний проводник, отвечающий за экранирование (фольга и оплетка). Защита от атмосферных воздействий обеспечена оболочкой черного цвета из ПВХ (диаметром 5,00 мм). Наружный слой устойчив к перепадам температуры и предохраняет проводящие элементы провода от пыли, влажности, солнечных лучей.
На расстоянии 1 метра кабельная сборка не вносит ощутимых потерь в мощность сигнала. Затухание при частоте 900 МГц (протокол GSM-900) при прохождении по кабелю составит около 0,37 дБ, а на частоте 2600 МГц (протокол LTE Band 7) — около 0,6 дБ. При расчете потерь на линии отдельно учитывают разъемы (типовое значение — _ 1 дБ на коннектор).
Производство обжимом и 3 этапа тестирования
Для этой кабельной сборки нами выбраны обжимные разъемы, поскольку именно они обеспечивают максимальную надежность и качество контакта. Для установки разъемов применяется кримпер (обжимной инструмент). Наконечник удерживается на проводе за счет муфты, которая в процессе монтажа деформируется и плотно охватывает часть разъема и провода. В результате коннектор не «стягивается» с кабеля даже при частом использовании, выдерживает множество отсоединений и при бережном обращении служит многие годы. Для герметичности на каждом разъеме также устанавливается термоусадка, которое изолирует область обжима от опасных воздействий.
Затухание (на 100 м)
150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
-
Внешняя оболочка (диаметр), мм5.00
-
Внешняя оболочка (материал)полихлорвинил (ПВХ)
-
Возвратные потери, дБ_ 20
-
Диаметр экрана, мммар.43
-
Диэлектрик (диаметр), ммфев.90
-
Диэлектрик (материал)вспененный полиэтилен
-
Длина кабеля, м1
-
КомплектацияКабельная сборка SMA-male - SMA-male.
-
Конфигурация оплетки, мм112 x 0,1
-
Минимальный радиус изгиба (многократный), мм100
-
Минимальный радиус изгиба (однократный), мм25
-
Напряжение пробоя оболочки, В1000
-
Основной экрандвойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
-
Погонная емкость, пФ/м83,3
-
РазъемSMA-SMA
-
Скорость распространения сигнала, %80
-
Сопротивление внешнего проводника по постоянному току, Ом/км35
-
Сопротивление внутреннего проводника по постоянному току, Ом/км26
-
Сопротивление изоляции, не менее МОм/км1000
-
Сопротивление, Ом50
-
Стойкость к сдавливанию, H/мм10
-
Сторона АSMA-male
-
Сторона БSMA-male
-
Температура монтажа, °Сот -20 до +50
-
Температура хранения,_от -40 до +70
-
Температура эксплуатации, °Сот -40 до +70
-
Тип кабеляRG-58
-
Усиление на разрыв, H200
-
Центральный проводник (диаметр), мм01.фев
-
Центральный проводник (материал)медь
-
Эффективность экранирования, дБ_ 90
