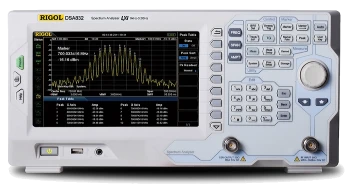

Анализатор спектра RIGOL DSA832-TG
Артикул:
1690771163-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)779 768
руб.
Количество:
Анализатор спектра сигналов RIGOL DSA832-TG внесен в Госреестр СИ РФ за №- 61272-15. Срок окончания действия официального свидетельства до 11.08.2020 г. Межповерочный интервал - 1 год.
Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.
Модель анализатора спектра RIGOL DSA832-TG дополняет линейку приборов DSA800-TG, ранее представленной устройством RIGOL DSA815-TG, и обладает весьма значительными преимуществами и улучшениями.
Преимущества и улучшения в конструкции анализатора RIGOL DSA832-TG:
Аналогично модели RIGOL DSA815-TG в приборе имеются следующие функциональные возможности:
В анализаторе спектра RIGOL DSA832-TG имеются различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений,. По желанию заказчика можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.
Использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080)/ позволит не только измерить значение КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров.
Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832-TG могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.
Дополнительные измерительные возможности опции DSA800-AMK:
В анализаторе спектра RIGOL DSA832-TG предусмотрены широкие возможности по внешней синхронизации и тактированию, установке связи с внешним ПК и передачи данных в масштабные измерительные системы (USB, LAN интерфейс, 10/100 Base-T, RJ-45, LXI Class C , GPIB (опция)), а также по сохранению измеренных данных, как во внутреннюю память прибора, так и на внешний USB носитель.
Большинство разъемов расположены на задней панели приборов. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA832-TG используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.
Преимущества цифрового преобразования частоты RIGOL DSA832-TG:
Файлы: https://radiosale.ru/upload/iblock/029/wjgpx4f11jzhqflps1y2vhacnshqtrqr.pdf
Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.
Модель анализатора спектра RIGOL DSA832-TG дополняет линейку приборов DSA800-TG, ранее представленной устройством RIGOL DSA815-TG, и обладает весьма значительными преимуществами и улучшениями.
Преимущества и улучшения в конструкции анализатора RIGOL DSA832-TG:
- Увеличенный рабочий диапазон анализируемых сигналов до значений в 3.2 ГГц
- Более низкий уровень собственных шумов до -161 дБм с включенным предусилителем, позволяет проводить более точный анализ частотного спектра входных сигналов (против 135 дБм у модели DSA815-TG)
- Повышены характеристики по стабильности:
- Температурная стабильность источника опорной частоты ± 5х10-7
- Уход погрешности источника опорной частоты ± 1х10-6/год - Лучшее разрешение фильтров ПЧ: 10 Гц… 1 МГц, с шагом 1-3-10, что позволяет точнее выделить два сигнала с близкими частотами
- Плотность фазовых шумов не более -98 дБн/Гц, против -80 дБн/Гц у модели DSA815-TG
- Существенно улучшен ряд параметров по линейности и уровням искажения.
Аналогично модели RIGOL DSA815-TG в приборе имеются следующие функциональные возможности:
- Проведения маркерных измерений
- Составление таблицы пиковых значений
- Вывод картинок сравнения до четырех различных спектрограмм
- Полная погрешность по амплитуде <1,5 дБ
- 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
В анализаторе спектра RIGOL DSA832-TG имеются различные виды детекторов, в т.ч. обычный, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратичный детектор и детектор с усреднением, а также в качестве опции (DSA800-EMI) предлагается фильтр для проведения ЭМИ измерений,. По желанию заказчика можно установить квазипиковый детектор с дополнительными фильтрами 200 Гц, 9 кГц, 120 кГц.
Использование дополнительной опции DSA800-VSWR и дополнительных мостов серии VB1000 (VB1020, VB1040, VB1080)/ позволит не только измерить значение КСВН (коэффициент стоячей волны по напряжению), но и снять АЧХ различных устройств, например - фильтров.
Кроме стандартного набора измерительных функций пользователи анализатора спектра RIGOL DSA832-TG могут получить и расширенный пользовательский набор измерительных возможностей при заказе опции DSA800-AMK.
Дополнительные измерительные возможности опции DSA800-AMK:
- измерение уровня мощности сигнала в основном канале,
- измерение занимаемой полосы.
- соотношение мощностей в смежных каналах,
- измерение мощности во временной области при нулевой полосе пропускания,
- измерение мощности в полосе между двумя максимальными точками,
- измерение отношения сигнал/шум,
- измерение гармонических искажений,
- измерение TOI,
- функция частотомера и ряд других.
В анализаторе спектра RIGOL DSA832-TG предусмотрены широкие возможности по внешней синхронизации и тактированию, установке связи с внешним ПК и передачи данных в масштабные измерительные системы (USB, LAN интерфейс, 10/100 Base-T, RJ-45, LXI Class C , GPIB (опция)), а также по сохранению измеренных данных, как во внутреннюю память прибора, так и на внешний USB носитель.
Большинство разъемов расположены на задней панели приборов. Для отображения спектров и результатов измерений в анализаторе спектра RIGOL DSA832-TG используется цветной ЖК дисплей с диагональю 8" и разрешением 800х480 точек.
Преимущества цифрового преобразования частоты RIGOL DSA832-TG:
- Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
- Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 10 Гц.
- Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
- Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA832-TG
- Высокая скорость измерения: применение цифровой технологии ПЧ( преобразования частоты) повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
-
Бренд (производитель)RIGOL
-
Вес, г4250
-
Габариты, мм361,6x178,8x128
-
Госреестр СИНет
-
Диагональ дисплея, дюйм8
-
Диапазон частот9 кГц - 3,2 ГГц
-
ИнтерфейсыLAN, USB Host, USB Device
-
КомплектацияАнализатор спектра RIGOL DSA832-TG.
CD-диск.
Шнур питания.
Краткая инструкция. -
Погрешность амплитудного измерения, дБ0,8
-
Разрешение по частоте (RBW), Гц10
-
Уровень (DANL) шумов, дБм-151
-
Уровень (max) собственных шумов, дБмВт20
-
Уровень фазовых шумов, дБн/Гц-98
