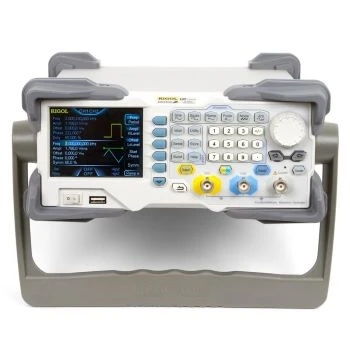

Генератор сигналов RIGOL DG1032Z
RIGOL DG1032Z — цифровой генератор сигналов произвольной формы бюджетного ценового класса с максимальной величиной верхней границы полосы рабочих частот в 30 МГц.
Приказом Росстандарта № 2175 от 23.12.20 генератор сигналов RIGOL DG1032Z внесен в Госреестр СИ РФ за № 56011-20. Срок действия Официального Свидетельства об утверждении типа СИ определен до декабря 2025 года. Установленный межповерочный интервал — 1 год.
Генератор сигналов произвольной формы RIGOL DG1032Z имеет два полнофункциональных, идентичных выходных канала, которые могут быть использованы в качестве отдельных независимых генераторов, параметры работы которых, а также формы выходного сигнала на каждом канале, одновременно отображаются на дисплее генератора.
Использование в конструкции принципов прямого цифрового синтеза (DDS) позволяет получать выходной сигнал с высокими показателями по стабильности, точности и чистоте с низким уровнем искажений, которыми обладают более дорогие модели.
Изделия серии RIGOL DG1000Z — это многофункциональные приборы, добавляющие к функции генератора сигналов возможности генератора различных шумов, генератора импульса, генератора гармоник. Обладают функциями аналоговой и цифровой модуляции, частотомера.
Характеристики частот:
- синусоидальная: 1 мкГц — 30 МГц;
- прямоугольная: 1 мкГц — 15 МГц;
- пилообразная: 1 мкГц — 500 кГц;
- белый шум: полоса 30 МГц (-3дБ);
- сигналы произвольной формы: 1 мкГц — 15 МГц;
- импульс: 1 мкГц — 10 МГц.
Следует выделить еще несколько параметров, характеризующих данный прибор: точность установки составляет всего ± 1 ppm, уровень собственных шумов не более -125 dBc/Hz на отстройке 10 кГц (такого показателя нет ни у одного из аналогов в бюджетном классе приборов), гармонические искажения — не более -65 dBc.
По своим функциональным возможностям серия генераторов RIGOL DG1000Z близка к показателям устройств серии RIGOL DG4000 (модели DG4162, DG4102 и DG4062).
Генераторы серии RIGOL DG1000Z способны формировать до 160 произвольных форм сигналов с разрешением в 1 мкГц.
Кроме стандартных (встроенных) форм сигналов пользователь может работать с аналоговыми и цифровыми модулированными сигналами (AM, FM, PM, ASK, FSK, PSK, PWM), формировать пакеты импульсов, работать в режиме качания частоты (свипирования), использовать функцию генерации гармоник (до 8-го порядка), а кроме того, в генераторе сигналов RIGOL DG1032Z можно смешивать (суммировать) сигнал первого и второго канала.
В приборе RIGOL DG1032Z используется 14-битный быстродействующий АЦП, частота дискретизации составляет 200 Мвыб/сек, а глубина записи при формировании выходных сигналов произвольной формы в штатной поставке — до 8 миллионов точек и может быть увеличена до 16 миллионов точек при приобретении опции Arb16M-DG1000Z.
Следует отметить, что в моделях универсальных генераторов сигналов RIGOL DG1032Z и RIGOL DG1062Z впервые применена инновационная технология поточечного формирования сигналов произвольной формы — SiFi (Signal Fidelity), обеспечивающая формирование сигнала по принципу «точка за точкой», благодаря чему достигается исключительное качество сформированного генератором сигнала: низкий уровень фазового шума, малый джиттер, высокая точность установки частоты опорного генератора.
Благодаря этой возможности удалось более точно, без искажений восстанавливать сигнал, уменьшить влияние дискретизации и обеспечить джиттер до 200 пс.
Каждая модель многофункциональных генераторов сигналов серии RIGOL DG1000Z имеет встроенный 7-ми разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения.
Для дистанционного управления от персонального компьютера в приборах имеется ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С), которые расположены на задней панели прибора. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.
DG1032Z — инновационный и многофункциональный генератор из серии DG1000Z, который благодаря широкому набору функций может использоваться для формирования сигналов произвольной формы. Этот универсальный прибор сочетает в себе высокую производительность и доступную цену. Его можно использовать в лабораториях, на производстве и в образовательных целях. Благодаря технологии SiFi он обеспечивает высокую точность и гибкость в работе с сигналами.
Интернет-магазин «Радиосейл» предлагает купить оригинальный генератор DG1032Z. Цены уточняйте у менеджеров по телефону или на сайте.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит14
-
Вес, г3200
-
Габариты, мм232x108x288
-
Глубина записи2М
-
Госреестр СИДа
-
Диапазон частот1 мкГц - 30 МГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DG1032Z.
Шнур питания.
Кабель USB.
Программное обеспечение Ultrawave, совместимое с операционными системами Win98/2000/XP.
Руководство по эксплуатации.
Гарантийный талоСерияDG1000ZТип дисплеяЦветной 8.9 см TFT LCDЧастота дискретизации, Мвыб/с200Число каналов2
