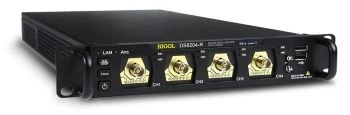

Осциллограф цифровой RIGOL DS8204-R
Артикул:
957735067-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)1 744 586
руб.
Количество:
Приказом Росстандарта № 1568 от 07.08.23. три модели безэкранных цифровых запоминающих осциллографов реального времени серии RIGOL DS8000-R (DS8064-R, DS8104-R и DS8204-R) внесены в Госреестр СИ РФ за № 89691-23. Срок действия Свидетельства об утверждении типа СИ определен до 07.08.28. Установленный межповерочный интервал -1 год.
Цифровой многофункциональный запоминающий осциллограф реального времени RIGOL DS8204-R объединяет в одном корпусе высотой в 1U измерительный функционал шести приборов: цифровой 4-х канальный осциллограф, одноканальный генератор СПФ, анализатор спектра, цифровой вольтметр, 6-ти разрядный частотомер, логический анализатор протоколов.
Такая широкая функциональность достигается путём установки в базовый измерительный блок дополнительных опций, что позволяет применять осциллограф RIGOL DS8204-R для решения широкого круга измерительных задач.
В цифровом осциллографе RIGOL DS8204-R применяется новейшая разработка компании-производителя патентованный процессор "Phoenix", что обеспечивает максимальную частоту дискретизации в реальном времени до 10 Гвыб/с (при работе только единственного входного канала, и до 2.5 Гвыб/сек - при активации всех каналов).
Специальная технология отображения формы входных сигналов на экране внешнего монитора или ПК -"UltraVision II" позволяет увеличить размер глубины записи до 500 М точек при работе 1-го канала ( 1.25 М точек - при активации всех 4-х каналов).
Полоса пропускания шириной до 2 ГГц, высокая скорость захвата, максимальное значение до 600 000 осц/с) и максимальное число кадров равное 450 000, которое можно записать для анализа сигнала, позволят выявить самые незначительные отклонения в исследуемом сигнале.
Кроме того, для специалистов доступны опции анализа параметров источников питания, функции измерения джиттера и анализа глазковых диаграмм.
Отличительной чертой цифровых осциллографов RIGOL DS8204-R является возможность работы при низких температурах до -40°С.
Файлы: https://radiosale.ru/upload/iblock/038/ey26a938i1qsrhrz80435gndb384ot07.pdf, https://radiosale.ru/upload/iblock/1af/t2mixmyq097kn9q5yqdiiixmypp57y93.pdf
Цифровой многофункциональный запоминающий осциллограф реального времени RIGOL DS8204-R объединяет в одном корпусе высотой в 1U измерительный функционал шести приборов: цифровой 4-х канальный осциллограф, одноканальный генератор СПФ, анализатор спектра, цифровой вольтметр, 6-ти разрядный частотомер, логический анализатор протоколов.
Такая широкая функциональность достигается путём установки в базовый измерительный блок дополнительных опций, что позволяет применять осциллограф RIGOL DS8204-R для решения широкого круга измерительных задач.
В цифровом осциллографе RIGOL DS8204-R применяется новейшая разработка компании-производителя патентованный процессор "Phoenix", что обеспечивает максимальную частоту дискретизации в реальном времени до 10 Гвыб/с (при работе только единственного входного канала, и до 2.5 Гвыб/сек - при активации всех каналов).
Специальная технология отображения формы входных сигналов на экране внешнего монитора или ПК -"UltraVision II" позволяет увеличить размер глубины записи до 500 М точек при работе 1-го канала ( 1.25 М точек - при активации всех 4-х каналов).
Полоса пропускания шириной до 2 ГГц, высокая скорость захвата, максимальное значение до 600 000 осц/с) и максимальное число кадров равное 450 000, которое можно записать для анализа сигнала, позволят выявить самые незначительные отклонения в исследуемом сигнале.
Кроме того, для специалистов доступны опции анализа параметров источников питания, функции измерения джиттера и анализа глазковых диаграмм.
Отличительной чертой цифровых осциллографов RIGOL DS8204-R является возможность работы при низких температурах до -40°С.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г7100
-
Габариты, мм214x43x478
-
Глубина записи500М
-
Госреестр СИДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияОсциллограф цифровой RIGOL DS8204-R.
Кабель питания.
USB кабель.
Установочный комплект для монтажа в стойку RM1011 & RM1012. -
Коэффициент развертки200 пс/дел - 1000 с/дел
-
Максимальная частота дискретизации, ГГц10
-
Полоса пропускания, МГц2000
-
СерияDS8000-R
-
Тип осциллографаЦифровой
-
Число каналов4
-
Чувствительность1 мВ/дел - 1 В/дел, 1 мВ/дел - 10 В/дел
