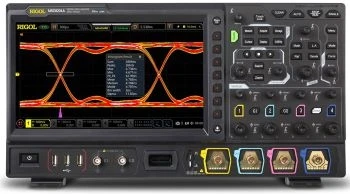

Осциллограф цифровой RIGOL MSO8204A
Артикул:
1805803365-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)2 023 305
руб.
Количество:
RIGOL MSO8204A – настольный комбинированный многофункциональный цифровой осциллограф смешанных сигналов высокого класса (HighEnd class).
Схемотехника осциллографа RIGOL MSO8204A реализована на собственном чипсете RIGOL ASIC «Phoenix» и с применением технологической платформы отображения формы сигнала UltraVision II.
Возможно опциональное расширения верхней границы полосы пропускания для одного аналогового канала до значения 3 ГГц.
Все комбинированные осциллографы серии RIGOL MSO8000A имеют функциональный формат "7 приборов -в-1-ом корпусе" и поддерживают следующие измерительные функции:
- цифровой запоминающий осциллограф высокого класса,
- анализатор частотного спектра,
- цифровой вольтметр,
- 6-ти разрядный высокоточный частотомер и сумматор,
- 16-канальный логический анализатор,
- анализатор сигналов цифровых протоколов (опция),
- генератор сигналов произвольной формы (опция).
Основные характеристики RIGOL MSO8204A
- Полоса пропускания аналоговых каналов: 2 ГГц (1 канал или режим половины каналов CH1+CH2 или CH3+CH4), при всех включенных аналоговых каналах - 1 ГГц, (доступна опция расширения полосы пропускания одного аналогового канала до 3 ГГц);
- 4 аналоговых канала и 1 канал EXT (внешний запуск);
- 16 цифровых каналов (цифровой пробник-щуп RIGOL RPL2316, опция);
- Частота дискретизации в реальном времени: до 10 Гвыб/с (1 канал), до 5 Гвыб/с (2 канала), до 2,5 Гвыб/с (3 или 4 канала);
- Макс. глубина памяти: 500 МБ (1 канал), 250 МБ (2 канал), 125 МБ (3 или 4 канала);
- Скорость захвата сигнала: 600 000 осц/с;
- Запись и воспроизведение: 450 000 кадров аппаратных сигналов в режиме реального времени и в непрерывном режиме;
- Время нарастания фронта с 10% до 90% , пс: <= 206;
- Автоматическое измерение до 41 параметра сигнала, аппаратная функция измерения с полной памятью;
- Различные математические операции, встроенный мощный анализ БПФ, функции поиска пиков;
- Анализ гистограмм (в базовой комплектации);
- Навигационная клавиша, таблица событий;
- Глазковая диаграмма в реальном времени и программное обеспечение для анализа джиттера (опция);
- Усовершенствованное встроенное программное обеспечение для анализа мощности (опция);
- Определяемое пользователем быстрое управление одной кнопкой; 10,1-дюймовый емкостный мультисенсорный цветной экран с 256 уровнями яркости и сохранением цвета;
- Многообразие коммуникационных интерфейсов: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT и USB-GPIB (опция);
- Web control – дистанционное управление и Virtual Network Computing (VNC).
Цифровой осциллограф RIGOL MSO8204A обеспечивает максимальную аналоговую полосу пропускания до 2,0 ГГц и максимальную частоту дискретизации до 10 Гвыб/с.
Анализ глазковых диаграмм и джиттера
Модель осциллографа RIGOL MSO8204A поддерживает измерение глазковых диаграмм сигнала 1 Гбит/с для всех аналоговых каналов: высоты глазка, ширины глазка, амплитуды глазка, процента пересечения и коэффициента добротности, что помогает пользователям визуально оценить качество передачи сигналов по цифровым каналам связи, оценить межкодовые помехи в системе и внести улучшения в конструкцию разработки.
Модель осциллографа RIGOL MSO8204A позволяет одновременно измерять несколько непрерывных битов и составлять статистику, эффективно выполняя анализ джиттера для большого количества данных. Из графика тренда джиттера и гистограммы вы можете быстро получить представление о характере и источнике джиттера, что значительно повышает эффективность работы инженеров.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г9200
-
Габариты, мм410x224x135
-
Глубина записи500М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияОсциллограф цифровой RIGOL MSO8204A.
Кабель питания.
USB кабель.
Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4 шт.
Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A 2 шт (только для MSКоэффициент развертки200 пс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц10Полоса пропускания, МГц2000(3000)СерияMSO8000Тип дисплеяСенсорный 10,1”Тип осциллографаЦифровойЧисло каналов4 (+16)Чувствительность1 мВ/дел - 1 В/дел, 1 мВ/дел - 10 В/дел
