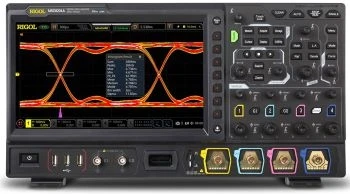

Осциллограф цифровой RIGOL MSO8204
Цифровой осциллограф смешанных сигналов RIGOL MSO8204 внесен в Госреестр СИ РФ за № 82665-21. Срок действия Свидетельства об утверждении типа СИ определен до 13.08.2026. Установленный межповерочный интервал — 1 год.
В конструкции осциллографа RIGOL MSO8204 реализованы новая собственная программа цифровой обработки входного сигнала «UltraVision II» от компании RIGOL, выполненная, в свою очередь, на базе инновационного набора микросхем Phoenix, тоже полностью собственного решения.
Новыми измерительными возможностями, добавленными в функционал осциллографа RIGOL MSO8204 стали: анализ джиттера и построение глазковых диаграмм в реальном времени.
В программно-аппаратное решение по цифровой обработке входных сигналов UltraVision II по сравнению с комплексом UltraVision I (реализованном в предыдущих сериях устройств) добавились возможности зонального запуска, интеграция в одном устройстве функционала 7-ми независимых средств измерения, расширение возможностей функции анализа в частотном диапазоне — БПФ, реализация отображения форм входных сигналов градациями интенсивности цвета и в виде гистограммы при полной поддержке высокой частоты дискретизации, большой глубины памяти и измерений по всей памяти отсчетов.
Основные возможности и технические параметры осциллографа RIGOL MSO8204:
- полоса пропускания аналогового сигнала: 2 ГГц;
- 4 аналоговых канала, 1 канал для внешнего запуска и 16 цифровых каналов (опция);
- частота дискретизации реального времени: до 10 ГГц;
- длина записи: до 500 млн. точек (базовая комплектация);
- высокая скорость регистрации: свыше 600 000 осциллограмм в секунду;
- запись до 450 000 кадров аппаратными средствами в реальном времени и функции непрерывной записи и воспроизведения осциллограмм;
- объединение в одном приборе 7 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, анализатор спектра, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов;
- разнообразие декодируемых последовательных протоколов и запуск согласно сигналам последовательной шины;
- автоизмерение 41 параметра формы сигнала; функция измерения по всей памяти;
- разнообразные математические операции, встроенный расширенный анализ БПФ, функция поиска пиковых значений;
- гистограммный анализ осциллограмм (базовая комплектация);
- независимый поиск, кнопки навигации и таблица событий;
- джиттер и анализ глазковой диаграммы в реальном времени (опция);
- встроенное программное обеспечение для расширенного анализа мощности (опция);
- настраиваемое пользователем однокнопочное управление;
- 10,1-дюймовый сенсорный (емкостной) экран, отображение с 256 уровнями интенсивности, цветовое послесвечение;
- разнообразные интерфейсы: USB HOST&DEVICE, LAN (LXI), HDMI, TRIG OUT и USB-GPIB;
- дистанционное управление через сеть;
- сетевое обновление прошивки каждого уникального прибора;
- уникальный и утонченный промышленный дизайн; простота управления.
Большой объем памяти, технология UltraVision II и широкая полоса пропускания (до 2 ГГц) делают осциллограф незаменимым инструментом для решения разных задач.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г9200
-
Габариты, мм410x224x135
-
Глубина записи500М
-
Госреестр СИДа
-
ДисплейДа
-
ИнтерфейсыUSB HOST&DEVICE, LAN, HDMI, TRIG OUT, USB-GPIB
-
КомплектацияОсциллограф цифровой RIGOL MSO8204.
Кабель питания.
USB кабель.
Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4 шт.
Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A 2 шт.
Крышка наКоэффициент развертки200 пс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц10Полоса пропускания, МГц2000СерияMSO8000Тип дисплеяСенсорный 10,1”Тип осциллографаЦифровойЧисло каналов4 (+16)Чувствительность1 мВ/дел - 1 В/дел, 1 мВ/дел - 10 В/дел
