Генератор сигналов RIGOL DG1022Z

Младшая модель в серии генераторов сигналов RIGOL DG1000Z (DG1022Z с верхней границей выходного сигнала по частоте 25 МГц, DG1032Z с границей в 30 МГц и DG1062Z с границей в 60 МГц).

Начало поставок генератора RIGOL DG1022Z в Россию — I-ый квартал 2017 года.

Бюджетная модель универсального генератора сигналов RIGOL DG1022Z сконструирована по методу прямого цифрового синтеза (DDS), применяемого в создании более дорогих приборов. Это решение в сочетании с использованием высокоточного 14-разрядного ЦАП обеспечивает получение стабильного выходного сигнала с низким уровнем привнесенных помех и может использоваться в самых разных сферах.

Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 100 МГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит (первый канал) или 10 бит (второй канал), вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 4000 точек (первый канал) или 1000 точек (второй канал).

Ступенчатое напряжение на выходе АЦП сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.

Генератор сигналов RIGOL DG1022Z реализует следующие виды модуляции выходного сигнала: амплитудную (AM), частотную непрерывную (FM), частотную двоичную (FSK), фазовую (PM).

Для всех выходных сигналов генератор RIGOL DG1022Z позволяет осуществить смещение по напряжению постоянного тока. Генератор RIGOL DG1022Z имеет встроенный частотомер.

В корпусе генератора сигналов RIGOL DG1022Z имеются порты интерфейсов:

• USB-host — поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора;
• USB-device — для соединения и контроля генератора с персональным компьютером;
• LAN — для подключения генератора к локальной сети и удаленного контроля.

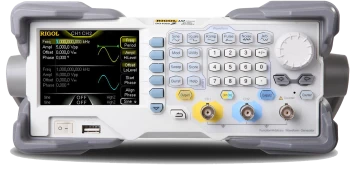

Конструктивно генератор RIGOL DG1022Z выполнен в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host.

На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device, разъем сетевого кабеля. Питание генераторов — от сети переменного тока.

Приказом Росстандарта № 2175 от 23.12.20 генератор сигналов RIGOL DG1022Z внесен в Госреестр СИ РФ за № 56011-20. Срок действия Официального Свидетельства об утверждении типа СИ определен до декабря 2025 года. Установленный межповерочный интервал — 1 год.

Универсальный генератор сигналов RIGOL DG1022Z при формировании сигнала использует прямой цифровой синтез (DDS). В конструкции генератора RIGOL DG1022Z применена инновационная технология SiFi (Signal Fidelity), обеспечивающая формирование сигнала по принципу «точка за точкой», благодаря чему достигается исключительное качество сформированного генератором сигнала: низкий уровень фазового шума, малый джиттер, высокая точность установки частоты опорного генератора.

Технические характеристики генератора DG1022Z :

• DDS-технология для получения точного, стабильного выводимого сигнала с низким уровнем помех;
• частота дискретизации в 100 Mвыборок/с;
• разрешение по вертикали — 14 бит;
• длительность записи: 1-2К точек;
• встроенная память для записи 4-х настроенных сигналов;
• 10 стандартных форм сигнала: синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, синхросигнал, произвольной формы (экспоненциальное возрастание, экспоненциальное понижение, кардиотонический) и напряжение постоянного тока;
• характеристики частот:
  • синусоидальная: 1 мкГц — 25 МГц;
  • прямоугольная: 1 мкГц — 25 МГц;
  • пилообразная: 1 мкГц — 150 кГц;
  • белый шум: диапазон частот 5 МГц (-3 дБ);
  • сигналы произвольной формы: 1 мкГц — 5 МГц;
  • импульс: 500 мкГц — 3 МГц;
• диапазон амплитуд (нагрузка 50 Ом): от 1 мВпик-пик до 10 Впик-пик;
• погрешность (частота 1 кГц): ±1%уст.знач. ±1 мВпик-пик;
• память — 2 М точек (опционально 16 М точек);
• развитая функция модулирования, различные методы модуляции: AM, FM, PM, PWM, ASK, FSK, PSK;
• внешний эталонный (опорный) входной сигнал частотой 10 МГц;
• дисплей: черно-белый;
• тип экрана — LCD дисплей;
• многоязычный пользовательский интерфейс;
• стандартные интерфейсы: USB, RS-232, GPIB;
• удалённый контроль осуществляется через локальную сеть LAN;
• возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы;
• питание: 100-240 В;
• габариты, мм: 232х108х288;
• масса, кг: 2,7.

RIGOL DG1022Z — это многофункциональный и универсальный генератор сигналов, который позволяет создавать точно заданные формы волн с минимальными искажениями. Благодаря передовой технологии SiFi и другим функциям, он обеспечивает формирование сигналов различной сложности, включая произвольные формы, что делает его незаменимым инструментом для лабораторий и инженерных задач.

Интернет-магазин «Радиосейл» предлагает купить инновационный генератор RIGOL DG1022Z по доступным ценам.
