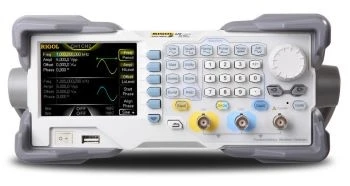

Генератор сигналов RIGOL DG1062Z
RIGOL DG1062Z — цифровой генератор сигналов произвольной формы бюджетного ценового класса с максимальной величиной верхней границы полосы рабочих частот в 30 МГц.
Приказом Росстандарта № 2175 от 23.12.20 генератор сигналов RIGOL DG1062Z внесен в Госреестр СИ РФ за № 56011-20. Срок действия Официального Свидетельства об утверждении типа СИ определен до декабря 2025 года. Установленный межповерочный интервал — 1 год.
Генератор сигналов RIGOL DG1062Z имеет два полнофункциональных, идентичных выходных канала, которые могут быть использованы в качестве отдельных независимых генераторов, параметры работы которых, включая формы выходного сигнала на каждом канале, одновременно отображаются на дисплее генератора.
Использование в конструкции принципов прямого цифрового синтеза (DDS) позволяет получать выходной сигнал с высокими показателями по стабильности, точности и чистоте с низким уровнем искажений, которыми обладают более дорогие модели.
Изделия серии RIGOL DG1000Z — это многофункциональные приборы, добавляющие к функции генератора сигналов возможности по генерации различных шумов, генератора импульса, генератора гармоник. Обладают функциями аналоговой и цифровой модуляции, частотомера.
Характеристики частот:
- синусоидальная: 1 мкГц — 60 МГц;
- прямоугольная: 1 мкГц — 25 МГц;
- пилообразная: 1 мкГц — 1 МГц;
- белый шум: полоса 60 МГц (-3дБ);
- сигналы произвольной формы: 1 мкГц — 25 МГц;
- импульс: 1 мкГц — 20 МГц.
Следует выделить еще несколько параметров, характеризующих данный прибор: точность установки составляет всего ± 1 ppm, уровень собственных шумов не более -125 dBc/Hz на отстройке 10 кГц (такого показателя нет ни у одного из аналогов в бюджетном классе приборов), гармонические искажения — не более -65 dBc.
По своим функциональным возможностям серия генераторов RIGOL DG1000Z близка к показателям серии RIGOL DG4000 (модели DG4162, DG4102 и DG4062).
Генераторы серии RIGOL DG1000Z способны формировать до 160 произвольных форм сигналов с разрешением в 1 мкГц.
Кроме стандартных (встроенных) форм сигналов пользователь может работать с аналоговыми и цифровыми модулированными сигналами (AM, FM, PM, ASK, FSK, PSK, PWM), формировать пакеты импульсов, работать в режиме качания частоты (свипирования), использовать функцию генерации гармоник (до 8-го порядка). Кроме того, в генераторе сигналов RIGOL DG1032Z можно смешивать (суммировать) сигнал первого и второго канала.
В приборе RIGOL DG1052Z используется 14-битный быстродействующий АЦП, частота дискретизации составляет 200 Мвыб/сек, а глубина записи при формировании выходных сигналов произвольной формы в штатной поставке — до 8 миллионов точек и может быть увеличена до 16 миллионов точек при приобретении опции Arb16M-DG1000Z.
Следует отметить, что в моделях генераторов сигналов RIGOL DG1032Z и RIGOL DG1062Z впервые применена инновационная технология поточечного формирования сигналов произвольной формы — SiFi (Signal Fidelity). Благодаря этой возможности удалось более точно, без искажений восстанавливать сигнал, уменьшить влияние дискретизации и обеспечить джиттер до 100 пс.
Каждая модель многофункциональных генераторов сигналов серии RIGOL DG1000Z имеет встроенный 7-разрядный частотомер с автоматическим и ручным выбором диапазона (до 200 МГц) с возможностью измерения: частоты, периода, длительности положительного/отрицательного импульса и коэффициента заполнения.
Для дистанционного управления от персонального компьютера в приборах имеется ряд интерфейсов, в том числе: USB device, USB host, LAN (поддержка LXI класс С), которые расположены на задней панели прибора. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.
Интернет-магазин «Радиосейл» предлагает купить многофункциональный генератор сигналов RIGOL DG1062Z на два канала, относящийся к серии DG1000Z и использующий инновационную технологию поточечного формирования сигналов произвольной формы (функция SiFi). Цены уточняйте у менеджеров по телефону.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит14
-
Вес, г3200
-
Габариты, мм232x108x288
-
Глубина записи2М
-
Госреестр СИДа
-
Диапазон частот1 мкГц - 60 МГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DG1062Z.
Шнур питания.
Кабель USB.
Программное обеспечение Ultrawave, совместимое с операционными системами Win98/2000/XP.
Руководство по эксплуатации.
Гарантийный талоСерияDG1000ZТип дисплеяЦветной 8.9 см TFT LCDЧастота дискретизации, Мвыб/с200Число каналов2
