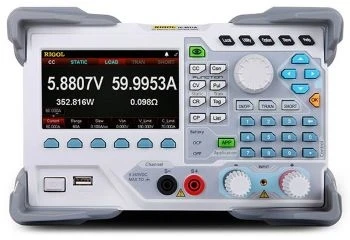

Электронная нагрузка RIGOL DL3031A
Прибор RIGOL DL3031A предназначен для работы в качестве элемента нагрузки в электрической цепи с точно установленными параметрами при испытании, настройке и регулировке блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 60 А.
Наличие дружественного, интуитивно-понятного пользовательского интерфейса и большая производительность всех приборов серии RIGOL DL3000 (всего в серии 4 модели устройств) будут по достоинству оценены специалистами.
Различные варианты удаленной связи позволяют проводить тестирование устройств с максимальным удобством.
Нагрузка программируемая электронная постоянного тока RIGOL DL3031A может быть широко применена в различных областях, таких как: автомобильная электроника, аэрокосмическая промышленность и топливные элементы.
Основные характеристики электронной нагрузки постоянного тока RIGOL DL3031A:
- статические режимы работы нагрузки: стабилизация напряжения — «CV», стабилизация тока — «CC», стабилизация сопротивления — «CR», стабилизация мощности — «CP»;
- динамическое тестирование;
- непрерывный режим до 30 кГц;
- импульсный режим;
- режим запуска от одиночного импульса;
- задание крутизны нарастающего и спадающего фронта;
- функция работы по списку (тайминг) до 512 шагов;
- режимы тестирования источников питания на перегрузку по току OCP и мощности OPP;
- функция задания минимального напряжения Von;
- режим тестирования батарей;
- режим тестирования на соответствие источников питания заявленным выходным параметрам тока и напряжения;
- эмуляция режима КЗ;
- четырехпроводная схема подключения источника питания для компенсации падения напряжения;
- функция измерения реальных текущих параметров на входных терминалах;
- минимальное разрешение в режиме считывания 0,1 мВ / 0,1 мА;
- кнопка включения / отключения входных терминалов;
- графическая визуализация режима работы;
- три режима запуска: ручной с передней панели, внешний запуск через цифровой порт Digital I/O, через управляющую SCPI-команду;
- защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности;
- цветной графический ЖК-дисплей 4,3".
Поддержка нескольких базовых режимов работы (режим стабилизации постоянного тока, постоянного напряжения, сопротивления и мощности) позволяет выполнять большинство стандартных тестов. С помощью нагрузки можно программировать сложные сценарии, чтобы проверить, как источник питания реагирует на изменение нагрузки. Пользователь может программировать последовательное изменение нагрузки, меняя любой параметр. Устройство обеспечивает точное измерение напряжения и тока, что критически важно для оценки качества блока питания.
Электронная нагрузка RIGOL DL3031A — профессиональный инструмент для контроля. Она гарантирует стабильную работу при проверке максимальной мощности и характеристик постоянного тока. Приобрести модель электронной нагрузки RIGOL можно в магазине «Радиосейл».
-
Бренд (производитель)RIGOL
-
Вес, г7580
-
Габариты, мм239x157x442
-
КомплектацияЭлектронная нагрузка RIGOL DL3031A.
Сетевой шнур.
Кабель USB.
Краткое руководство по эксплуатации.
Предохранитель - 3 шт.
Клеммный изолятор.
Винт для фиксации клеммного изолятора. -
Максимальная мощность, Вт350
-
Максимальная частота, кГц30
-
Максимальное напряжение, В150
-
Максимальный ток, A60
-
Разрешение стабилизации напряжения, мВ1
-
Разрешение стабилизации тока, мА0,1
-
Скорость нарастания, А/мкс5.0
