Лабораторный стенд ЛАРТ «Макрошилд MS1-16» ✅

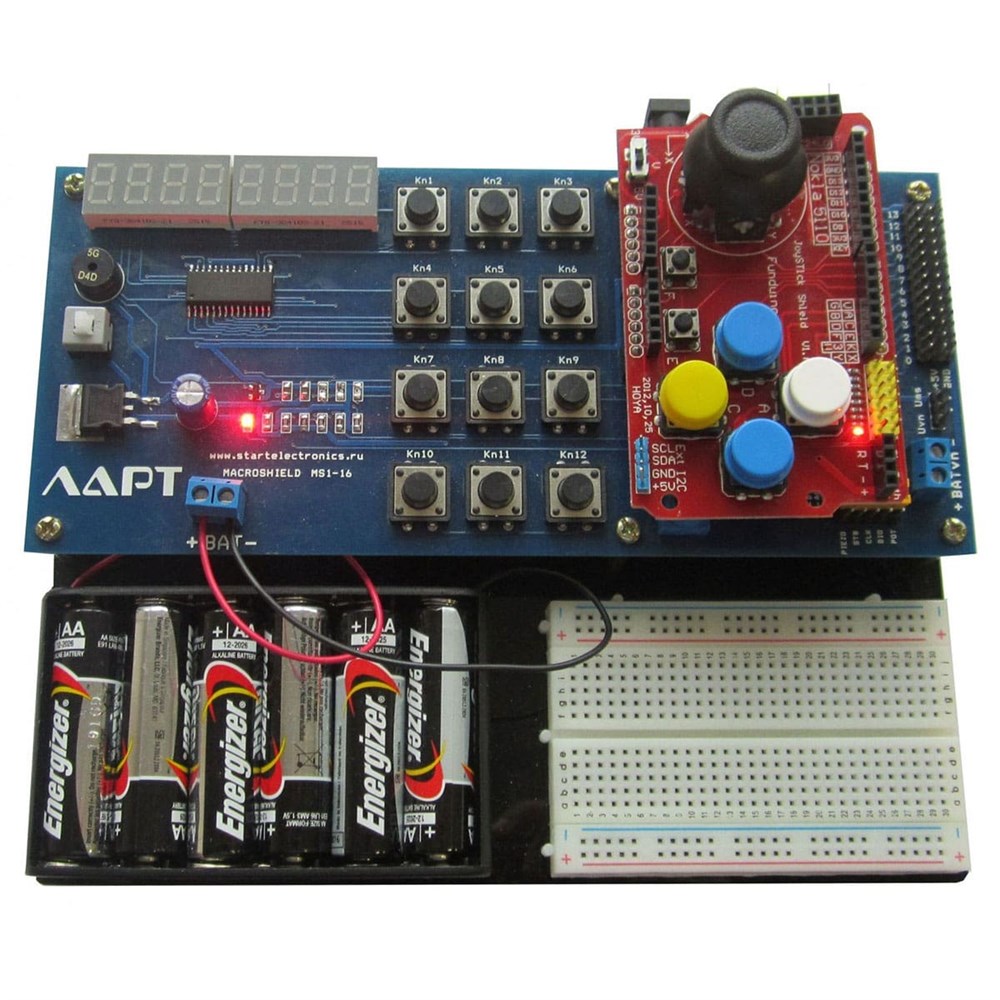

Конструктивно стенд состоит из следующих компонентов:

• Плата МАКРОШИЛД
• Плата ARDUINO UNO
• Макетное поле
• Батарейный отсек на 6 батареек типа АА
• Основание стенда
• Набор датчиков, электронных компонентов и соединительных проводников

Плата МАКРОШИЛД

На плате размещены следующие компоненты:

1. Стабилизатор питания 5 Вольт.
   • Стабилизатор предназначен для формирования стабилизованного напряжения 5В, питающего все цепи стенда.
2. Модуль клавиатуры и светодиодного дисплея.
   • Модуль предназначен для отработки методов и способов программирования микроконтроллера для управления дисплеем и клавиатурой.
3. Разьемы и гнезда для установки платы Arduino UNO и различных совместимых шильдов.
4. Штыревые контакты для подключения датчиков, исполнительных механизмов к пинам микроконтроллера.

Плата ARDUINO UNO R3.

Плата устанавливается с нижней стороны Макрошилда на штыревые контакты. В верхней части платы Макрошилда установлены гнезда, соответствующие гнездам платы Arduino Uno. Гнезда предназначены дляустановки совместимых с Arduino Uno шильдов.

Макетное поле.

Макетное поле на 400 контактных точек для установки разли- ных датчиков, сборки несложных электронных схем.

Батарейный отсек на 6 батареек типа АА.

Батарейное питание стенда обеспечивает работу собранных электрических схем при отключении стенда от компьютера.

Набор датчиков, электронных компонентов и соединительных проводов.

Датчики и компоненты необходимы для сборки электрических схем и отработки методов программирования микроконтроллера.
