Лабораторная установка «Испытание различных конструкций теплообменников» ✅

Лабораторная установка «Испытание различных конструкций теплообменника» предназначена для проведения лабораторных работ по курсу «Теплотехника» в системе среднего и высшего профессионального образования.

Состав стенда

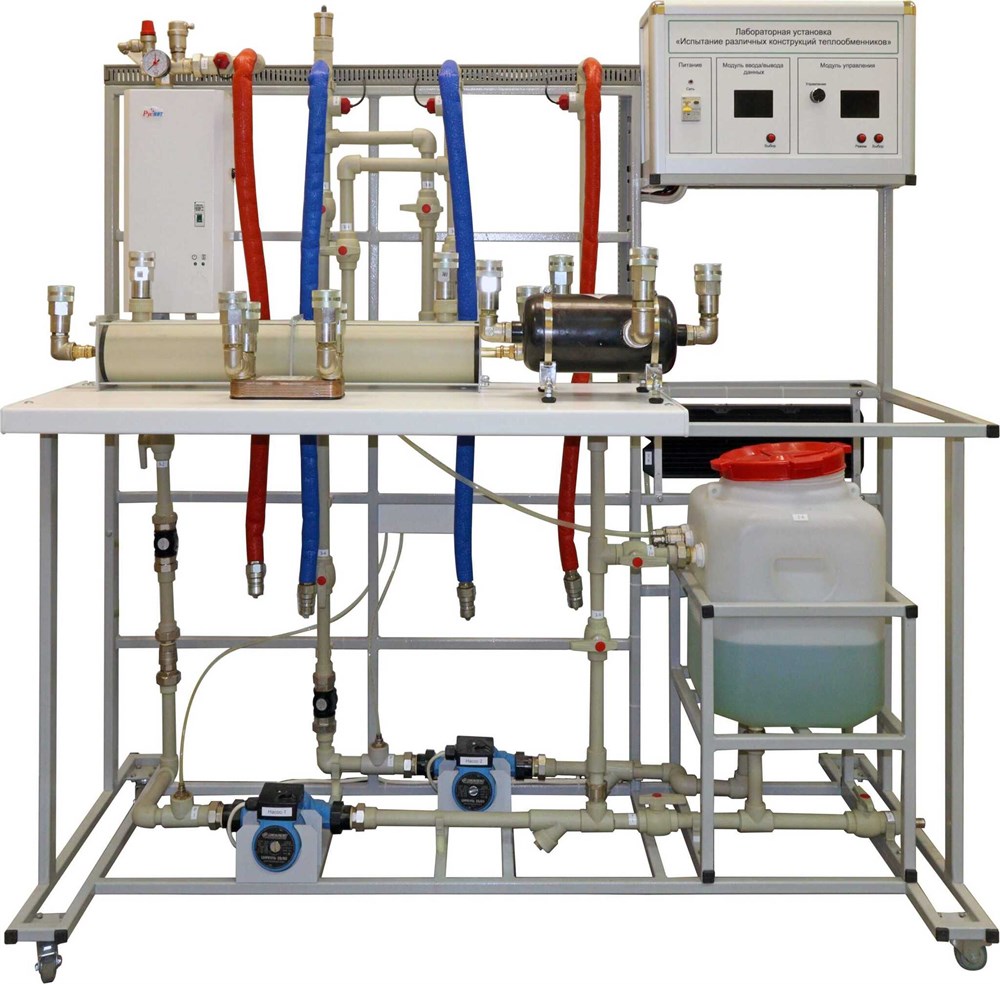

Лабораторная установка представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система состоящая из горячего и холодного контуров, в состав системы входят следующие элементы:

• электрический водонагреватель с регулятором температуры, работающий в ручном и автоматическом режиме
• два циркуляционных насоса
• пластинчатый теплообменный аппарат
• теплообменный аппарат типа труба в трубе
• два датчика расхода жидкости
• накопительный бак
• датчики температуры, расположенные на входе и выходе исследуемых участков
• датчики давления
• запорная арматура.

Вся гидравлическая система выполнена из полипропиленового трубопровода.

Для проведения лабораторных работ установка укомплектована измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.

Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.

При подключении к ноутбуку измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.

Доступные модули индикации программы позволяют выводить на экран ноутбука, данные от измерительных приборов, датчиков и другого оборудования, которым снабжена лабораторная установка. Для удобства восприятия, основные виртуальные приборы выполнены в привычном для пользователя аналоговом варианте.

Комплект поставки

1. Лабораторная установка «Испытание теплообменников различных конструкций» в сборе
2. Учебный видеоролик
3. Методические указания
4. Программное обеспечение на электронном носителе
5. Руководство по эксплуатации
6. Гарантийный талон
7. Паспорт
8. Комплект проводов
9. Пластинчатый теплообменный аппарат
10. Теплообменный аппарат труба в трубе
11. Кожухотрубный теплообменный аппарат
