Лабораторный стенд «Работа насосов различных типов» ✅
Лабораторный стенд «Работа насосов различных типов» (далее стенд) может применяться для проведения лабораторных и практических работ по тематике «Насосное и компрессорное оборудование» в высших и средних профессиональных учебных заведениях.

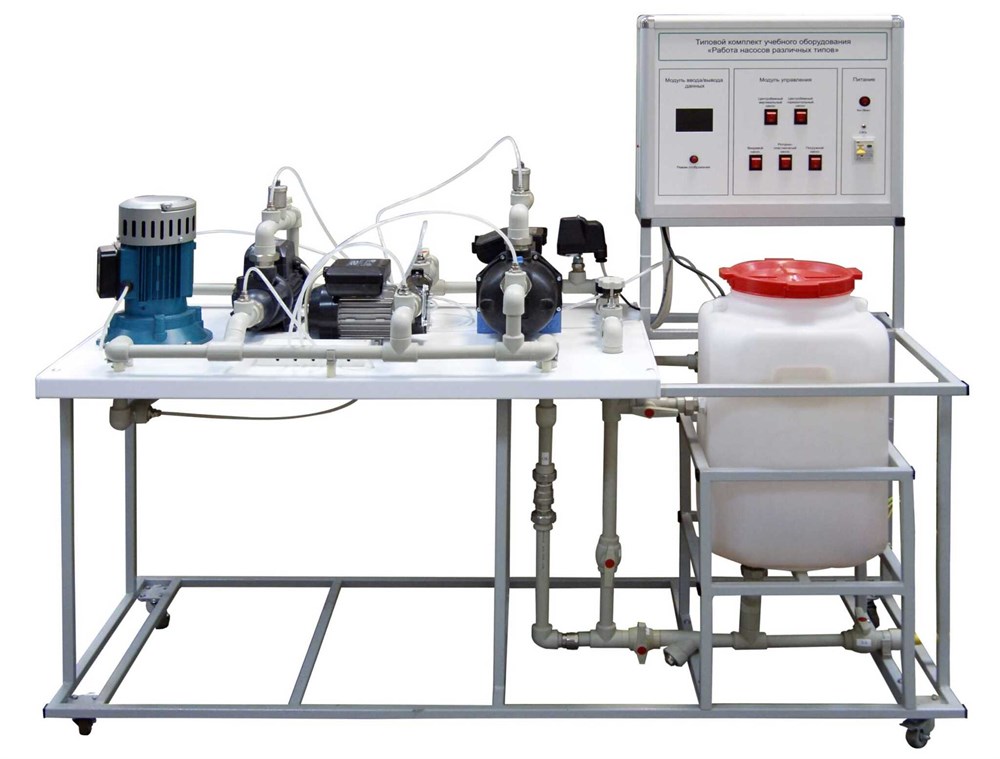

Стенд выполнен в виде сварной рамы из стального профиля, с полимерным покрытием. На раме смонтированы различные объекты исследования, объединенные в гидравлическую систему.
В нижней части рамы установлен бак гидравлический, для хранения воды. В нём же размещен погружной насос.
Также из бака осуществляется забор воды для остальных типов насосов, установленных на стенде.
На раме смонтирована гидравлическая система из полипропиленовых труб. В состав гидравлической системы входят следующие объекты исследования и вспомогательные элементы:
- Центробежный вертикальный насос;
- Центробежный горизонтальный насос;
- Вихревой насос;
- Роторно-пластинчатый насос;
- Погружной насос;
- Датчик расхода;
- Датчики давления;
- Реле давления;
- Запорная арматура.
Для проведения лабораторных работ стенд укомплектован измерительной и управляющей системами. Все датчики, установленные на объектах исследования, подключены к измерительной системе. Управляющая система, обеспечивает включение и выключение насосов.
Измерительная система стенда позволяет измерять мгновенные и усредненные величины давления, расхода и электрической мощности, а также отображать их в символьном виде на графическом ЖК дисплее.
Данные на графическом ЖК дисплее должны отображаться в построчно в формате: наименование параметра, единица измерения, значение параметра.
Для выбора группы параметров, которые отображаются на ЖК дисплее в данный момент используется кнопка «Режим».
Измерительная система представляет собой распределенную микропроцессорную систему.
Микропроцессорная система представляет собой базовую платформу, выполненную в виде кросс-панели, рассчитанную на установку 5 субмодулей.
Комплект поставки
- Лабораторный стенд «Работа насосов различных типов»
- Руководство по эксплуатации
- Диск с учебным видеороликом
- Диск с методическими материалами
- Гарантийный талон
- Паспорт
-
Вид оборудования/Тип товараУчебный стенд
-
Предмет/Учебная дисциплинаГидравлика
-
ПроизводительЭнергияЛаб
-
Страна производстваРоссия
-
Уровень образованияПрофессиональное образование
