Учебно лабораторное оборудование «Электромеханика» ✅
Учебно лабораторное оборудование «Электромеханика» предназначено для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплине: «Электромеханика».

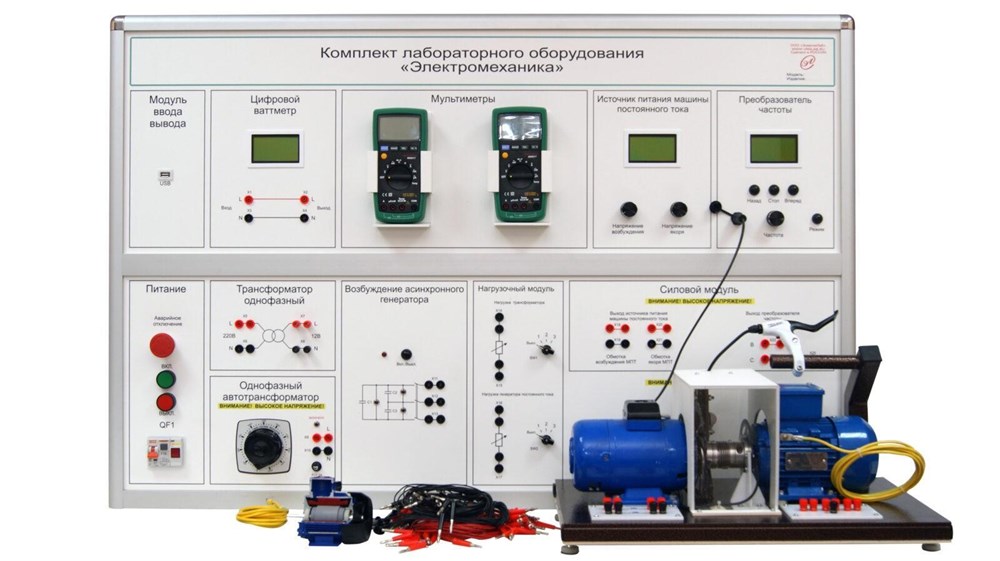

Учебное оборудование выполнено в настольном исполнении: тематический моноблок и электромашинный агрегат.
Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
В комплект учебно лабораторного оборудования «Электромеханика» входит набор наглядных 3D моделей, выполненных из разноцветного ABC пластика. Набор 3D моделей представляет собой комплект натурных моделей основных электрических машин: трансформаторы, генераторы, двигатели; набор позволяет детально изучить особенности конструкции, структуру и принципы работы.
Электромашинный агрегат предназначен для выполнения лабораторно-практических работ с использованием электрических машин.
Основание электромашинного агрегата представляет собой металлическую площадку толщиной 5 мм, покрытой порошковой краской с лаковой защитой и оснащенной прорезиненными опорами. На основании закреплены электрические машины:
- машина постоянного тока независимого возбуждения,
- асинхронный двигатель с короткозамкнутым ротором.
Каждая электрическая машина оснащена контактной панелью с защищенными гнездами. Контактная панель выполнена из акрилового материала, надписи и схемы нанесены методом лазерной гравировки.
Валы электрических машин соединены между собой с помощью виброгасящих муфт серии BF: кулачковые разборные с полиуретановой вставкой, посадка на вал стяжным винтом. На одном валу с электрическими машинами закреплен импульсный датчик скорости, состоящий из фотоэлектрического датчика, электронной платы и оптического диска.
Место соединения валов электрических машин и оптический диск защищены кожухом, выполненного из ABS-пластика с прозрачной вставкой из акрилового материала. Кожух предотвращает попадания посторонних предметов в зону вращения дисков, диаметром более 10 мм.
Электромашинный агрегат оснащен защитным проводником для подключения его к шине защитного заземления.
Комплект поставки
1. Электромашинный агрегат – 1 шт.
2. Моноблок «Электромеханика» - 1 шт.
2.1. Модуль «Питание» - 1 шт.
2.2. Однофазный автотрансформатор – 1 шт.
2.3. Силовой модуль – 1 шт.
2.4. Цифровой ваттметр – 1 шт.
2.5. Модуль «Источник питания машины постоянного тока» - 1 шт.
2.6. Преобразователь частоты – 1 шт.
2.7. Трансформатор однофазный – 1 шт.
2.8. Нагрузочный модуль – 1 шт.
2.9. Модуль «Возбуждение асинхронного генератора» – 1 шт.
2.10 Микропроцессорная система – 1 шт.
2.11 Модуль ввода-вывода – 1 шт.
3. Набор аксессуаров и документов – 1 шт.
3.1 Мультиметр - 2 шт.
3.2 Комплект соединительных проводов и сетевых шнуров – 1 шт.
3.3 Паспорт – 1 шт.
3.4 Мультимедийная методика – 1 шт.
3.5 Комплект технической документации – 1 шт.
3.5.1 Техническое описание оборудование – 1 шт.
3.5.2 Краткие теоретические сведения – 1 шт.
3.5.3 Руководство по выполнению базовых экспериментов – 1 шт.
-
Вид оборудования/Тип товараУчебное оборудование
-
Предмет/Учебная дисциплинаЭлектротехника и электроника
-
ПроизводительЭнергияЛаб
-
Страна производстваРоссия
-
Уровень образованияПрофессиональное образование
