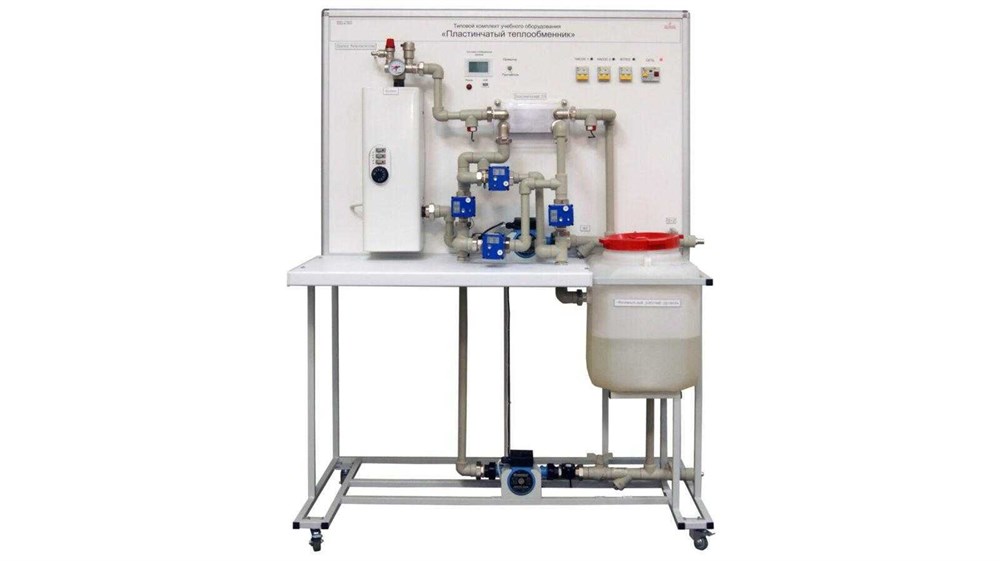

Типовой комплект учебного оборудования «Пластинчатый теплообменник» ✅
Типовой комплект учебного оборудования «Пластинчатый теплообменник» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Состав:
- сварная рама из металлического профиля в виде стола на колесах, покрытая порошковой краской – 1 шт.;
- верхняя часть выполнена в виде каркаса из анодированного алюминиевого профиля с внешней панелью из двухкомпозитного материала – 1 шт.;
- столешница сделана из белого сотового пластика – 1 шт.
- пластинчатый теплообменник – 1 шт. Количество пластин – 10, запас поверхности 276%;
- Краны шаровые с электроприводом – 4 шт.
- Датчики расхода жидкости – 2 шт.
Датчик расхода состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал. - Датчик температуры – 4 шт.
- Запорная арматура.
- Система трубопроводов.
- Циркуляционный насос, с возможностью регулирования мощности - 2 шт.
- Котел для нагрева теплообменника, с возможностью регулирования мощности – 1 шт.
- Бак для заполнения системы трубопроводов – 1 шт.
- Ваттметр универсальный – 1 шт.
Ваттметр считает среднеквадратичные значения тока и напряжения, активную мощность. Независимые измерение постоянного и переменного тока и напряжения для каждого канала. Передача данных на компьютер. - Цифровая микропроцессорная система сбора данных – 1 комплект.;
- ЖК-дисплей.
Также комплекс содержит электронное учебное пособие по изучению гидравлики. Пособие объясняет основы и функционирование гидравлических устройств в разрезе с указанием принципиальных схем. Также в руководстве подобраны цветные изображения потоков жидкости внутри гидроаппаратуры, которые дают наглядное представление о ее принципе работы, приведен список важнейших норм в области гидравлики, упрощающий поиск информации, вся информация соответствует последним техническим разработкам.
-
Вид оборудования/Тип товараУчебное оборудование
-
Предмет/Учебная дисциплинаТеплотехника и термодинамика
-
ПроизводительЭнергияЛаб
-
Страна производстваРоссия
-
Уровень образованияПрофессиональное образование
