Учебный лабораторный стенд «Гидравлическая тормозная система автомобиля с ABS» ✅
Учебный лабораторный стенд предназначен для изучения конструкции и принципа действия гидравлической тормозной системы автомобиля с АБС, отработке навыков поиска и устранения типовых неисправностей, которые возникают в процессе эксплуатации, техническому обслуживанию и ремонту, получению навыков по диагностике неисправностей АБС.

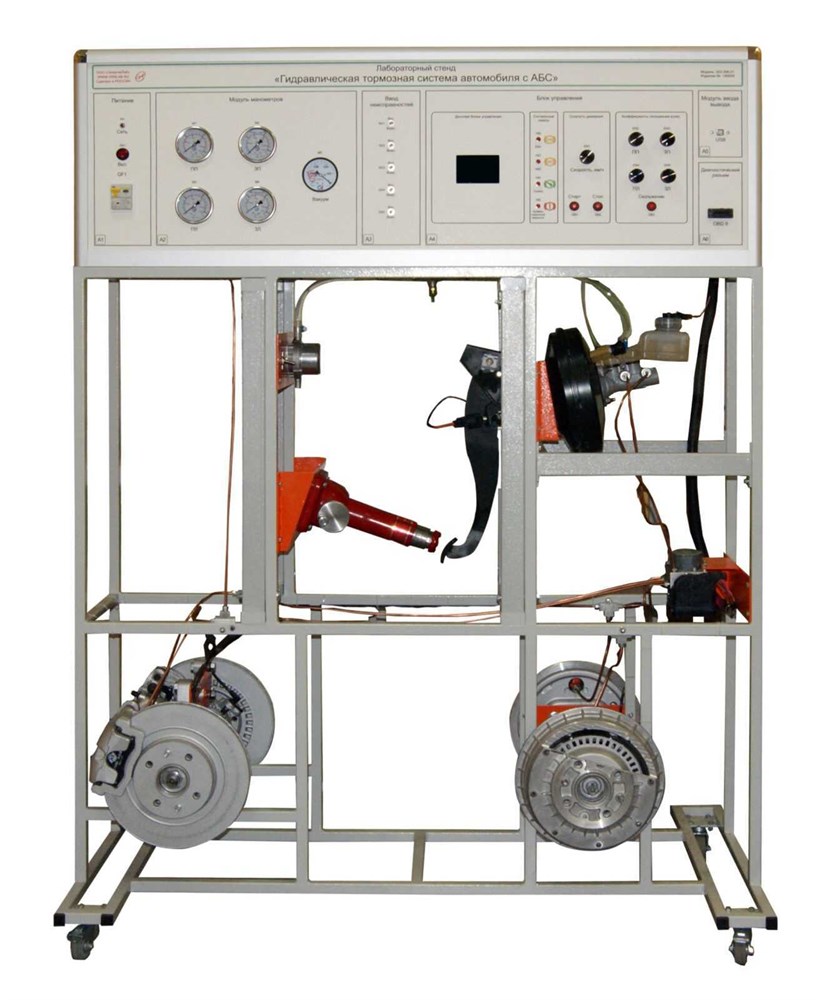

Учебный стенд «Гидравлическая тормозная система управления автомобиля с ABS» представляет собой вертикальную каркасную конструкцию.
На лицевой панели каркаса расположены:
- Модуль АБС (с электронным блоком управления);
- Главный тормозной цилиндр с вакуумным усилителем, педалью и механизмом фиксации педали;
- Кран включения разрежения в вакуумном усилителе;
- Манометры, индицирующие величину давление в гидроприводе тормозных механизмов колес – 4 шт;
- Вакуумметр, индицирующий величину разрежения в вакуумном усилителе;
- Датчики скорости – 4 шт;
- Индикаторы скоростей вращения колес – 4 шт;
- Регуляторы скорости вращения колес – 4 шт;
- Ступицы с тормозными механизмами – 4 шт;
- Блок индикации.
Внутри каркаса расположены: вакуумный насос, вакуумный ресивер, блок управления стенда (с блоком имитации вращения колес)
Описание работы стенда.
Блок имитации моделирует вращение колес при различных видах движения. При помощи регуляторов скоростей вращения каждого колеса возможно варьировать скоростями вращения колес. Приводя в действие педаль тормоза можно имитировать различные режимы торможения колес.
Блок ввода неисправностей позволяет вводить типовые неисправности системы АБС для развития навыков поиска неисправностей. Контроль основных параметров работы системы АБС осуществляется по приборам, расположенных на лицевой стороне (вольтметры, амперметр, манометры) и контрольным точкам.
Комплект поставки
- Учебный стенд «Гидравлическая тормозная система автомобиля с ABS» в сборе
- Паспорт учебного оборудования
- Мультимедийная методика
- Методические указания по проведению лабораторных работ
- Гарантийный талон
-
Вид оборудования/Тип товараУчебный стенд
-
Предмет/Учебная дисциплинаАвтомобильное дело
-
ПроизводительЭнергияЛаб
-
Страна производстваРоссия
-
Уровень образованияПрофессиональное образование
