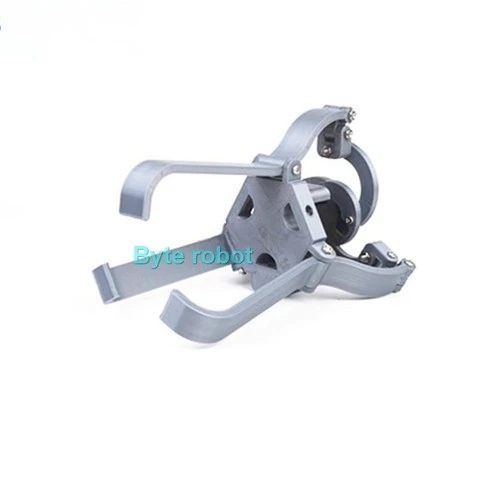

Программируемый механический коготь SG90 — компактный модуль для робототехники и DIY‑проектов

Механический коготь на базе сервопривода SG90 — это простой и доступный модуль для создания роботов, манипуляторов и автоматизированных систем. Он отлично подойдёт для первых шагов в робототехнике, сборки учебных моделей и реализации небольших инженерных задач. Учитывая ваш интерес к настольным играм и обучающим проектам, такой модуль можно использовать, например, для создания игровых механик, интерактивных диорам или обучающих конструкторов.

Для кого подойдёт

• Для начинающих электронщиков и школьников: простой модуль, чтобы разобраться, как работают сервоприводы и как ими управлять через микроконтроллеры.

• Для преподавателей и кружков по робототехнике: наглядный элемент для занятий по основам автоматизации и программированию движений.

• Для любителей DIY и прототипирования: готовый узел, который легко интегрировать в собственные проекты — от арт‑объектов до функциональных роботов.

• Для разработчиков игровых и интерактивных устройств: модуль можно встроить в механики настольных и интерактивных игр, где требуется захват или перемещение небольших предметов.

Ключевые особенности

• Компактность и лёгкость. Сервопривод SG90 весит всего около 9 г, а габариты — примерно 22,9 × 12,2 × 30 мм, поэтому коготь не утяжеляет конструкцию и подходит для небольших роботов.

• Простота подключения. Питание и управление осуществляются по трём проводам: питание (VCC), земля (GND) и сигнал (PWM), что позволяет быстро подключить модуль к Arduino, ESP32, Raspberry Pi и другим платформам.

• Программируемое управление. Положение когтя задаётся через ШИМ‑сигнал: меняя длительность импульса (обычно в диапазоне 500–2500 мкс), можно точно контролировать угол открытия и закрытия захвата.

• Надёжная механика. Конструкция из прочного акрила или стекловолокна рассчитана на многократные циклы работы, а сервопривод обеспечивает стабильное удержание положения.

• Лёгкая интеграция в сборки. Коготь часто поставляется как набор для сборки (DIY‑kit) с крепёжными элементами, что удобно для обучения и экспериментов.

Технические характеристики

• Сервопривод: SG90 (9 г).

• Рабочее напряжение: 4,8–6 В.

• Максимальный крутящий момент: примерно 1,6–1,8 кг·см (зависит от напряжения).

• Угол поворота: до 180°.

• Ширина захвата (максимальное раскрытие): около 30 мм.

• Максимальная высота захвата: ориентировочно 150 мм (в зависимости от конфигурации крепления).

• Материал когтя: акрил / стекловолокно.

• Вес модуля: ~9–100 г (с учётом конструкции когтя).

• Рекомендуемый возраст: от 12 лет (при работе с электроникой — под присмотром взрослых).

Возможности для проектов

С механическим когтем SG90 можно реализовать множество идей:

• Учебные манипуляторы. Соберите простую роботизированную руку с 2–3 степенями свободы, чтобы освоить управление несколькими сервоприводами одновременно.

• Автоматизированные сортировщики. Используйте коготь в мини‑системах сортировки мелких предметов по цвету, размеру или другим признакам.

• Игровые и интерактивные механики. Встройте модуль в настольные или интерактивные игры: например, робот‑помощник, который «берёт» игровые жетоны, карточки или миниатюрные фигурки.

• Роботы‑участники соревнований. Модуль подойдёт для задач, где нужно захватить, переместить или положить небольшой объект (например, в образовательных соревнованиях по робототехнике).

• Арт‑объекты и кинетические скульптуры. Создайте движущиеся инсталляции, где коготь ритмично открывается и закрывается, реагируя на звук, свет или команды пользователя.

Программируемый механический коготь SG90 — отличный стартовый модуль для знакомства с робототехникой: он недорогой, понятный и при этом даёт реальный опыт работы с механикой и программированием.
