Учебный стенд «Закон сохранения энергии при течении жидкости» ✅
Лабораторный стенд «Закон сохранения энергии при течении жидкости» предназначен для проведения для проведения лабораторных работ в высших заведениях для студентов, обучающихся по курсу «Механика жидкости и газа», «Гидравлика», «Гидромеханика», «Гидрогазодинамика».
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Описание лабораторного оборудования

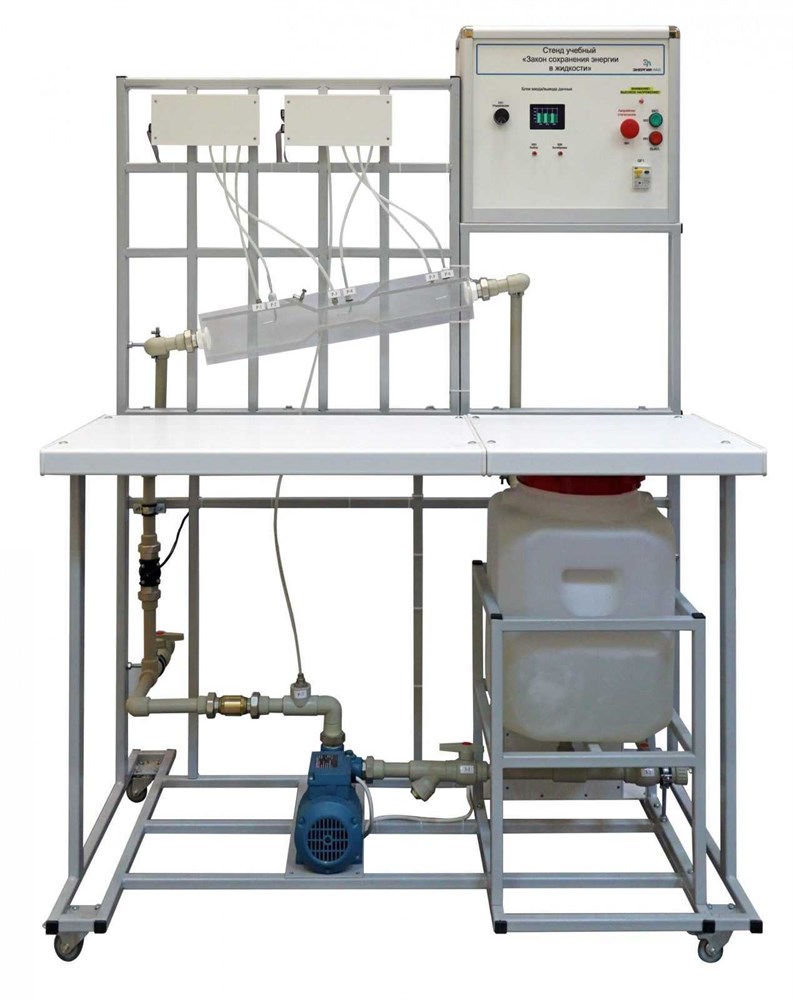

Стенд собран на рамном основании, изготовленном из металлического профиля. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система с исследуемым участком и блок управления.
Участок для исследования закона сохранения энергии при течении жидкости представляет собой трубопровод различного сечения, выполненного из прозрачного материала. В каждом сечении установлены пьезометр и трубка Пито, подключенные к датчикам избыточного давления. Трубопровод установлен под углом, чтобы учесть геометрическую высоту центра тяжести сечения.
Движение воды в системе осуществляется при помощи насоса, который расположен в нижней части стенда. На выходе насоса установлен датчик давления и расхода.
Все датчики, установленные на участках исследования, подключаются к измерительной системе. Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры (из субмодулей) для обеспечения модернизации.
Блок управления оборудованием стенда представляет собой моноблок выполненный из металлического профиля с корпусом из ABS пластика. Все надписи на блоке выполнены при помощи цветной термопечати.
Блок управления оборудованием стенда, включает в себя:
- Блок вывода/вывода данных, в составе:
- ЖК-дисплей для отображения результатов измерений;
- Кнопка «Выбор» для переключения активных экранов ЖК-дисплея;
- Кнопка «Калибровка» для калибровки датчиков после включения.
- Модуль электропитания, в составе:
- автоматический выключатель - для подачи питания стенда;
- кнопка «ВКЛ.» – для подачи питания на блок управления;
- кнопка «ВЫКЛ.» – для отключения питания блока управления;
- кнопка-грибок «Аварийное отключение» - для аварийного отключения электропитания;
- разъем «Сеть» для подключения питания напряжением 220В, частотой 50Гц.
Лабораторные работы
- Иллюстрация уравнения Бернулли. Построение диаграммы напоров
- усвоение физического смысла уравнения Бернулли;
- построение напорной линии для потока переменного сечения;
- оценка зависимости давления и скорости потока от площади сечения трубопровода.
- Определение потерь энергии на местном сопротивлении
- определить коэффициент гидравлического сопротивления.
-
Вид оборудования/Тип товараУчебный стенд
-
Предмет/Учебная дисциплинаГидравлика
-
ПроизводительЭнергияЛаб
-
Страна производстваРоссия
-
Уровень образованияПрофессиональное образование
