Видеоприемник SM333R
Купите видеоприёмник SM333R-RI для стабильного аналогового сигнала на частоте 3.3 ГГц

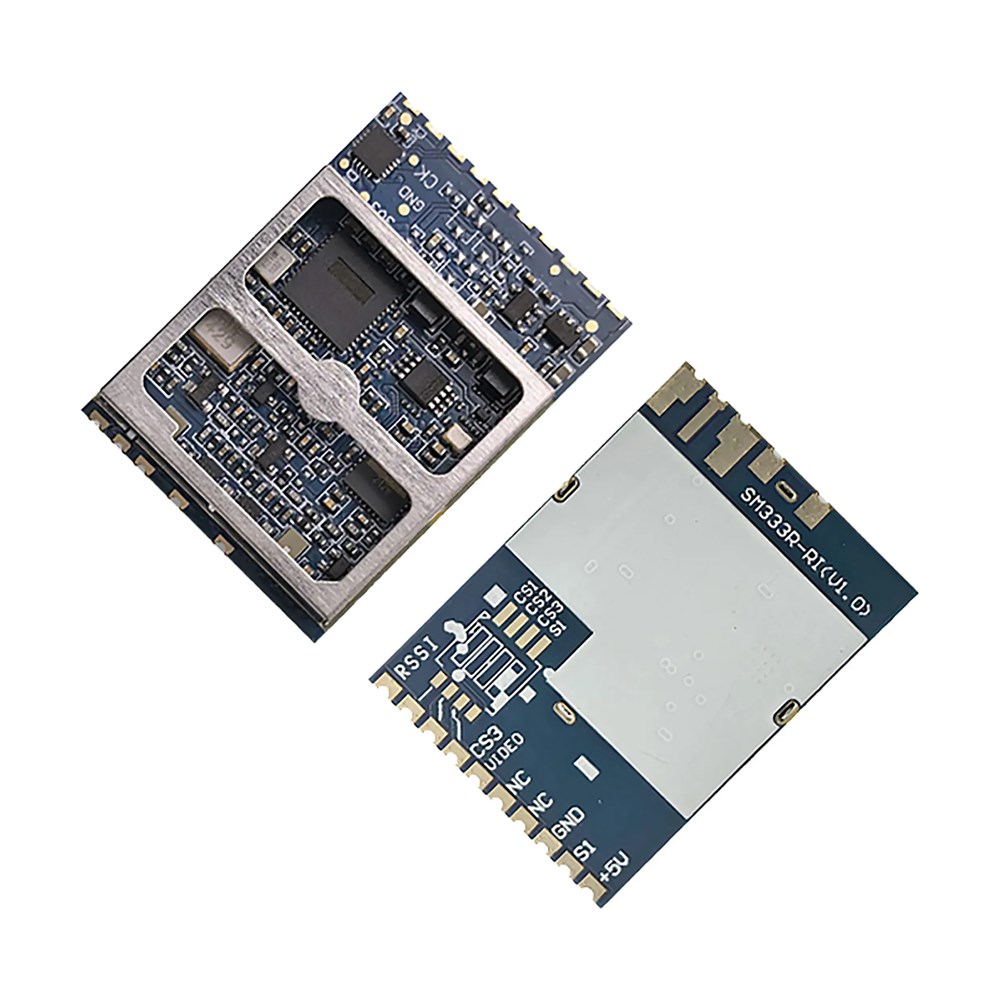

Видеоприёмник SM333R-RI — это компактный FPV-модуль для приёма CVBS-видеосигнала в диапазоне 3.17–3.47 ГГц. Модель разработана для гоночных дронов, дальних полётов и профессиональных аэросистем. Приёмник обеспечивает низкую задержку и высокую помехоустойчивость. Он идеально подходит для пилотов, которым нужен чистый сигнал на больших дистанциях.
Бренд SM333R выпускается компанией Weide Technology Co., Ltd (также известной как STF или Sunflytek). Производитель специализируется на RF-модулях для FPV-систем и UAV-коммуникаций. Продукция бренда отличается высоким качеством и стабильностью. Она тестируется в реальных полевых условиях. Weide Technology предлагает широкий ассортимент видеоприёмников и передатчиков для различных частотных диапазонов.
- Частотный диапазон 3.17–3.47 ГГц для полётов за пределами прямой видимости.
- Низкая задержка CVBS-видео для точного управления в динамичных полётах.
- Высокая чувствительность -95 дБм для стабильного сигнала на дальних дистанциях.
- Аппаратное переключение 16 каналов (2 банка x 8) для гибкой настройки частоты.
- Компактные размеры 37x26.3x4.8 мм и вес 5.2 г для лёгкой интеграции.
Как работает видеоприёмник SM333R-RI
Приёмник улавливает аналоговый радиосигнал от видеопередатчика (VTX) дрона в диапазоне 3.17–3.47 ГГц. Встроенный FM/PLL-демодулятор преобразует его в композитный видеосигнал (CVBS). Видеовыход 1 В±0.2 В с отрицательной полярностью совместим с большинством FPV-очков и мониторов.
Выход RSSI (0.66–0.87 В) позволяет отслеживать уровень сигнала в реальном времени. Переключение каналов осуществляется через TTL-логику (S1 для банка, CS1-CS3 для канала). Питание 5 В и потребление 420 мА делают модуль экономичным. Компактный корпус упрощает установку в дроны и наземные станции.
Технические характеристики
Модель SM333R-RI работает в частотном диапазоне 3170–3470 МГц. Количество каналов — 16 (2 банка по 8). Частоты банка A: 3330–3470 МГц, банка B: 3170–3310 МГц. Чувствительность приёмника составляет -95 дБм ±5 дБм. Промежуточная частота (IF) — 480 МГц. Входное сопротивление антенны — 50 Ом. Выходное сопротивление видео — 75 Ом. Напряжение питания — 5 В постоянного тока ±5%. Ток потребления — 420 мА ±30 мА.
Напряжение RSSI варьируется от 0.66 до 0.87 В в зависимости от частоты. Рабочая температура составляет от -10 до +65°C. Температура хранения — от -30 до +85°C. Габариты модуля — 37x26.3x4.8 мм, вес — 5.2 г. Шаг выводов — 2.54 мм. Отношение сигнал/шум — _38 дБ. Дифференциальное усиление — _±5%, дифференциальная фаза — _±5°.
Модуль совместим с аналоговыми видеосистемами PAL и NTSC. Он идеально подходит для FPV-дронов, видеонаблюдения и экспериментальных проектов. Высокая чувствительность обеспечивает стабильный приём даже в условиях помех.
- Входное напряжение: +5 В пост. тока
- Потребляемый ток: 420 мА ± 30 мА при 5 В
- Рабочая температура: от -10 до +65 °C
- Температура хранения: от -30 до +85 °C
- Рабочая влажность: 85 % относительной влажности
- Радиочастотные характеристики
- Диапазон приёма частот: 3170–3470 МГц
- Система демодуляции: FM / PLL
- Промежуточная частота: 480 МГц
- Входное сопротивление антенны: 50 Ом (типовое)
- Стабильность частоты гетеродина: ±200 кГц
- Точность частоты гетеродина: ±200 кГц
- Управление гетеродином: PLL
- Утечка гетеродина на входе: -65 дБм
- Чувствительность приёма: -95 дБм ± 5 дБм
- Количество каналов: 16
- Частоты каналов: A: 3330, 3350, 3370, 3390, 3410, 3430, 3450, 3470 МГц; B: 3170, 3190, 3210, 3230, 3250, 3270, 3290, 3310 МГц
- Видеохарактеристики
- Выходное сопротивление видео: 75 Ом (типовое)
- Уровень видеосигнала: 1 В ± 0.2 В (пик-пик, типовое)
- Частотная характеристика видео: ±5 дБ (макс.) в диапазоне 50 Гц – 6 МГц
- Дифференциальное усиление: ±5 % (макс.)
- Дифференциальная фаза: ±5° (макс.)
- Ширина полосы промежуточной частоты по уровню -3 дБ: 16.5 МГц
- Соотношение сигнал/шум: не менее 38 дБ
- RSSI: 22 мВ/дБм
- Входное сопротивление антенны: 50 Ом (типовое)
- Размеры: 37 мм (Д) x 26.3 мм (Ш) x 4.8 мм (В)
- Вес: примерно 5.2 г
-
Вес0,005 кг
-
Габариты3,7 x 2,6 x 0,48 см
-
Диапазон рабочих температур-10 … 65°C
-
Диапазон рабочих частот3170 — 3470 МГц
-
Количество каналов16
