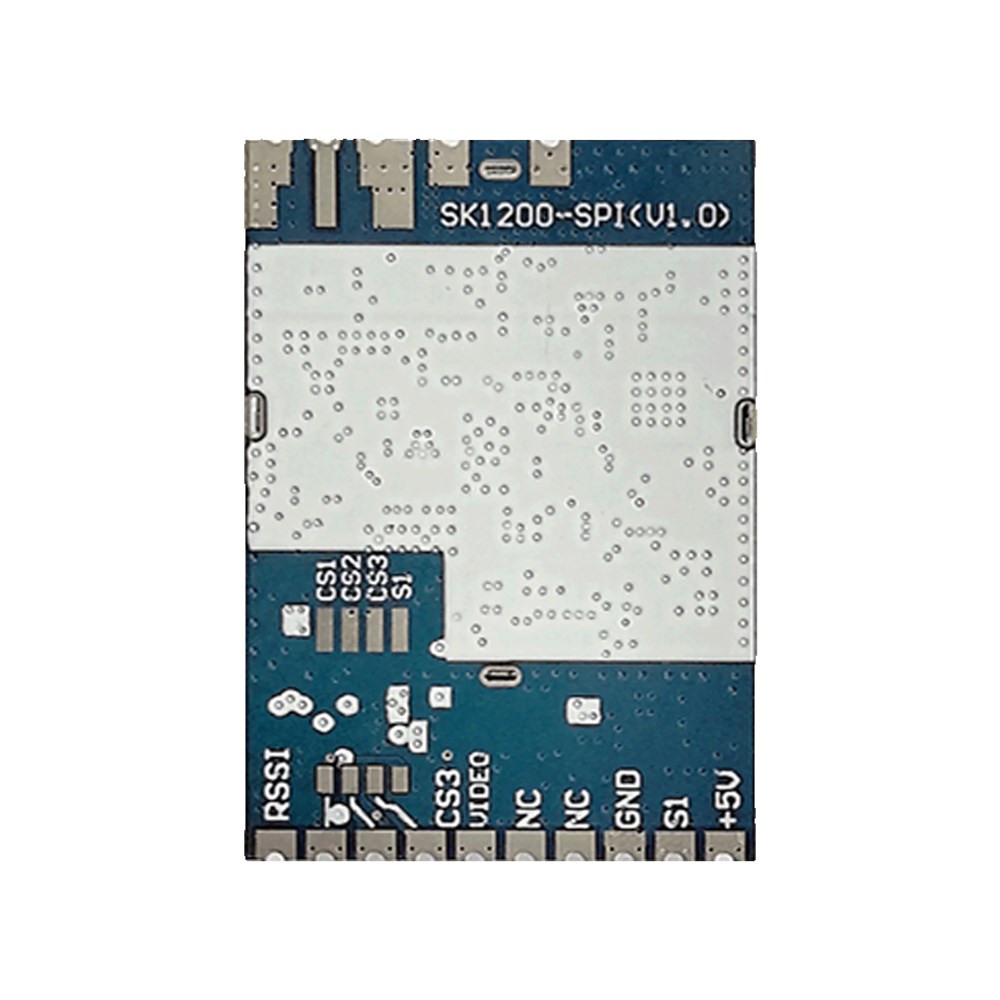

Модуль видеоприема FlytoFPV SK1200 SPI (V1.0) VRX 1.7G-2.2G (1700–2200 мгц)
Выбирайте модуль видеоприема FlytoFPV SK1200 SPI V1.0 для чистого сигнала на сверхдальних дистанциях!
Модуль видеоприема FlytoFPV SK1200 SPI V1.0 (VRX 1.7G-2.2G) – это высокочувствительный приемник аналогового видеосигнала для профессиональных FPV-систем. Модель предназначена для приема видео в широком диапазоне частот от 1.08 до 2.36 ГГц. Она обеспечивает стабильную картинку с низкой задержкой даже на рекордных дистанциях.
- Сверхширокий диапазон частот 1080–2360 МГц для полетов в условиях сильных помех.
- Высокая чувствительность приемника до -95 дБм для уверенного приема слабого сигнала.
- Низкая задержка и отличная помехоустойчивость для плавного пилотирования.
- Гибкий интерфейс SPI и поддержка DIP-режима для интеграции в любые системы.
- Сверхкомпактный размер и вес всего 5.7 г для установки в самые узкие места.
Универсальный видеоприемник для дальних полетов и профессиональных задач
Модуль FlytoFPV SK1200 SPI V1.0 принимает видеосигнал в диапазоне 1080–2360 МГц (1G–2.3G). Устройство использует демодуляцию FM/PLL с промежуточной частотой 480 МГц. Чувствительность приемника составляет -95 дБм ±3 дБм. Это гарантирует отличный прием даже на больших расстояниях. Выход видеосигнала имеет сопротивление 75 Ом и негативную полярность. Соотношение сигнал/шум не менее 38 дБ обеспечивает чистую картинку.
Модуль оснащен выходом RSSI с уровнем 22 мВ/дБм. Это позволяет отслеживать уровень сигнала в реальном времени. Ширина полосы видеосигнала составляет 50 Гц–6 МГц. Питание модуля осуществляется от напряжения 5 В постоянного тока. Потребляемый ток равен 420 мА ±30 мА. Устройство стабильно работает при температуре от -10 до +65 °C. Размеры модуля составляют 37x26,3x4,5 мм. Вес приемника не превышает 5.7 грамма.
Особенностью модели является поддержка интерфейса SPI. Это позволяет легко интегрировать модуль в различные FPV-системы. Устройство также поддерживает DIP-режим управления каналами. Надежная система PLL обеспечивает высокую стабильность частоты. Точность и стабильность гетеродина составляет ±200 кГц. Благодаря широкому частотному диапазону, модуль идеально подходит для полетов в условиях сильных помех. Он также отлично работает на больших дистанциях. Модуль совместим с аналоговыми видеосистемами и выдает сигнал CVBS.
- Питание и потребление
- Напряжение питания (POWER SUPPLY): постоянное 5.0 В.
- Ток потребления (Current Consumption): 420 мА ±30 мА при 5 В.
- Условия эксплуатации
- Рабочая температура (Operating Temperature): от _10 °C до +65 °C.
- Температура хранения (Storing Temperature): от _30 °C до +85 °C.
- Рабочая влажность (Operating humidity): 85% RH.
- RF_часть
- Диапазон принимаемых частот (Receiving frequency range): 1080–1700 МГц.
- Способ демодуляции (Demodulation system): FM / PLL.
- Промежуточная частота (IF): 480 МГц.
- Входное сопротивление антенны (ANT. input impedance): 50 Ом, тип.
- Стабильность гетеродина (LO Frequency stabilization): ±200 кГц.
- Точность частоты гетеродина (LO Frequency Precision): ±200 кГц.
- Управление гетеродином (LO Control): PLL.
- Утечка гетеродина на входе (Input LO Leak): _65 dBm.
- Чувствительность приёма (Receiving Sensitivity): _95 dBm ±3 dBm.
- Видео_характеристики
- Выходное сопротивление видео (Video Output impedance): 75 Ом, тип.
- Уровень видеосигнала (Video Output Level): 1 ± 0.2 Vp_p, тип.
- Полярность видео (Video Polarity): отрицательная.
- Частотная характеристика видео (Video Frequency Response): ±5 dB, макс. 50 Гц ~ 6 МГц.
-
Диапазон рабочих частот480 МГц
