Видеоприемник VRX KP-R4959 80CH Version 4,9G to 5.8G
Купите видеоприёмник Kimpok KP-R4959 для стабильного сигнала на частотах 4.9–5.9 ГГц
Модуль принимает аналоговый видеосигнал в расширенном диапазоне 4990–5945 МГц. Устройство подходит для FPV-дронов, гоночных квадрокоптеров и наземных станций. 80 каналов и высокая чувствительность -95 дБм обеспечивают чистую картинку даже в условиях помех. Безкорпусная конструкция позволяет встраивать приёмник в корпуса других устройств. Это надёжный выбор для дальних полётов и динамичных гонок.
- Диапазон 4.9–5.9 ГГц для работы на менее загруженных частотах.
- 80 каналов в 10 частотных сетках для гибкой настройки.
- Высокая чувствительность -95 дБм для стабильного сигнала на дистанции.
- Питание от 7 до 36 В для совместимости с большинством батарей.
- Компактный вес 14.2 г и размеры 44x27x27 мм для лёгкой интеграции.

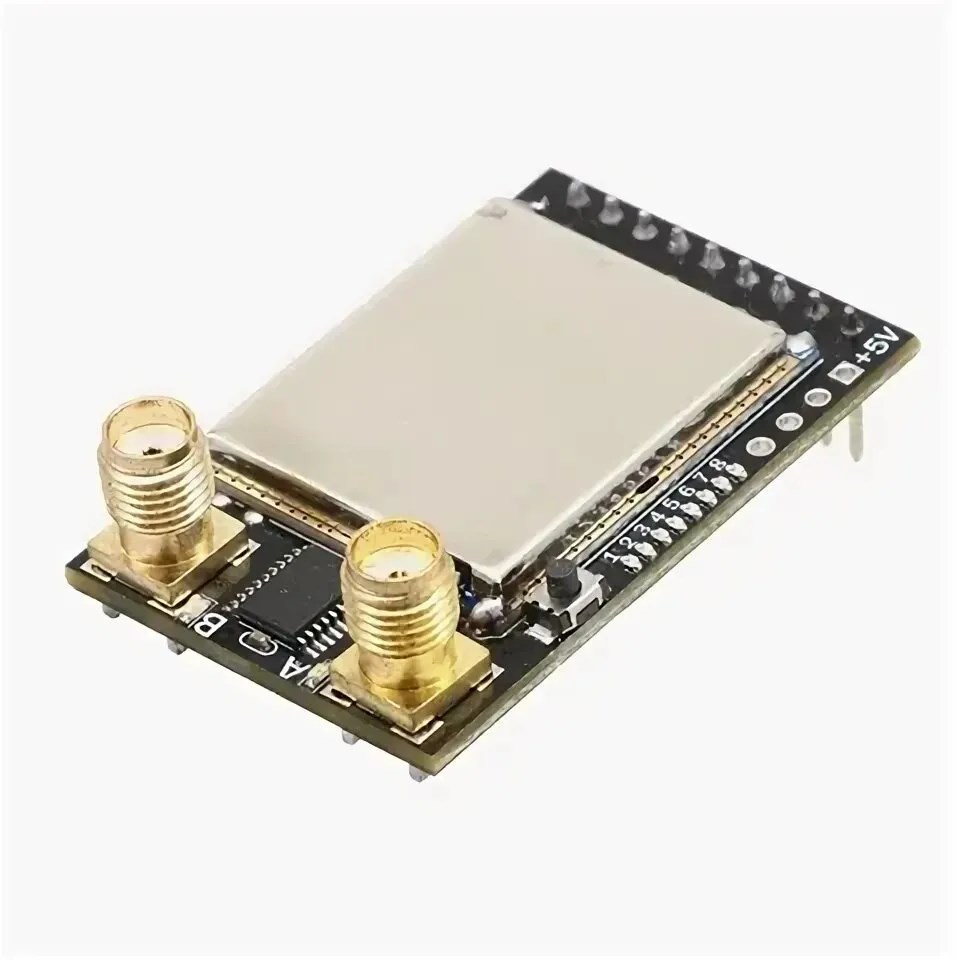

Модуль принимает аналоговый сигнал в диапазоне 4990–5945 МГц. Встроенный FM/PLL-демодулятор преобразует его в композитный видеосигнал (CVBS). Выходное сопротивление 75 Ом и уровень 1 В обеспечивают совместимость с FPV-очками и мониторами. Переключение каналов выполняется кнопкой на плате, выбранный канал отображается восемью светодиодами. RSSI-выход (1.3–0.7 В) позволяет контролировать уровень сигнала в реальном времени. Два SMA-разъёма подключают внешние антенны для улучшения приёма.
Технические характеристики
Рабочий диапазон частот: 4990–5945 МГц (80 каналов). Чувствительность: -95 дБм. Входной импеданс антенны: 50 Ом. Выходное сопротивление видео: 75 Ом. Уровень видеосигнала: 1 В (отрицательная полярность). Система демодуляции: FM/PLL. Напряжение питания: 7–36 В. Ток потребления: 280±40 мА. Отношение сигнал/шум: 38 дБ. Рабочая температура: от -10 до +65°C. Размеры: 44x27x27 мм. Вес: 14.2 г.
О производителе Kimpok
Kimpok Technology Co., Ltd — китайский производитель RF-модулей для FPV-систем. Компания базируется в Шэньчжэне и специализируется на видеопередатчиках и приёмниках. Продукция сертифицирована по стандарту CE. Производственные мощности составляют 3000 единиц в месяц. Kimpok предлагает модули для различных частотных диапазонов — от 3.3 ГГц до 5.8 ГГц. Бренд ориентирован на пилотов, которым нужны надёжные и доступные компоненты для дальних полётов.
Особенности модели KP-R4959
Главная особенность — работа в расширенном диапазоне 4.9–5.9 ГГц, который позволяет избежать помех от бытовой электроники и средств радиоэлектронного подавления. Безкорпусное исполнение упрощает встраивание модуля в существующие системы. Два SMA-разъёма дают возможность подключать антенны с улучшенными характеристиками. Широкий диапазон питания (7–36 В) позволяет использовать модуль с различными источниками энергии. Устройство не имеет внутренней памяти и служит исключительно для приёма сигнала с последующей выдачей через AV-выход.
- — Тип приёмника: FM.
- — Частота приёма: 4990–5945 МГц.
- — Количество каналов: 80.
- — Рабочие частоты: таблица в дополнительных фото.
- — Выбор канала: переключение коротким нажатием кнопки.
- — КСВ: 2:1.
- — Входное сопротивление антенны: 50 Ом.
- — Чувствительность приёмника: –95 дБм (макс.).
- — Тип сигнала: видео, синхронная передача изображения.
- — Входное напряжение: 7–36 В постоянного тока.
- — Потребляемый ток: 280 мА (±40 мА) при 12 В.
- — Разъём антенны: два SMA (внешняя резьба, отверстие в центре).
- — Рабочая температура: –10…+50 °C.
- — Рабочая влажность: до 85%.
- — Корпус: без корпуса.
- — Размер: 27,5 x 42,5 x 8,5 мм (без антенн).
- — Вес: 16 г (без антенн).
-
Вес0,016 кг
-
Габариты2,7 x 4,2 x 0,86 см
-
Диапазон рабочих температур-10 … 50°C
-
Диапазон рабочих частот4990 — 5945 МГц
