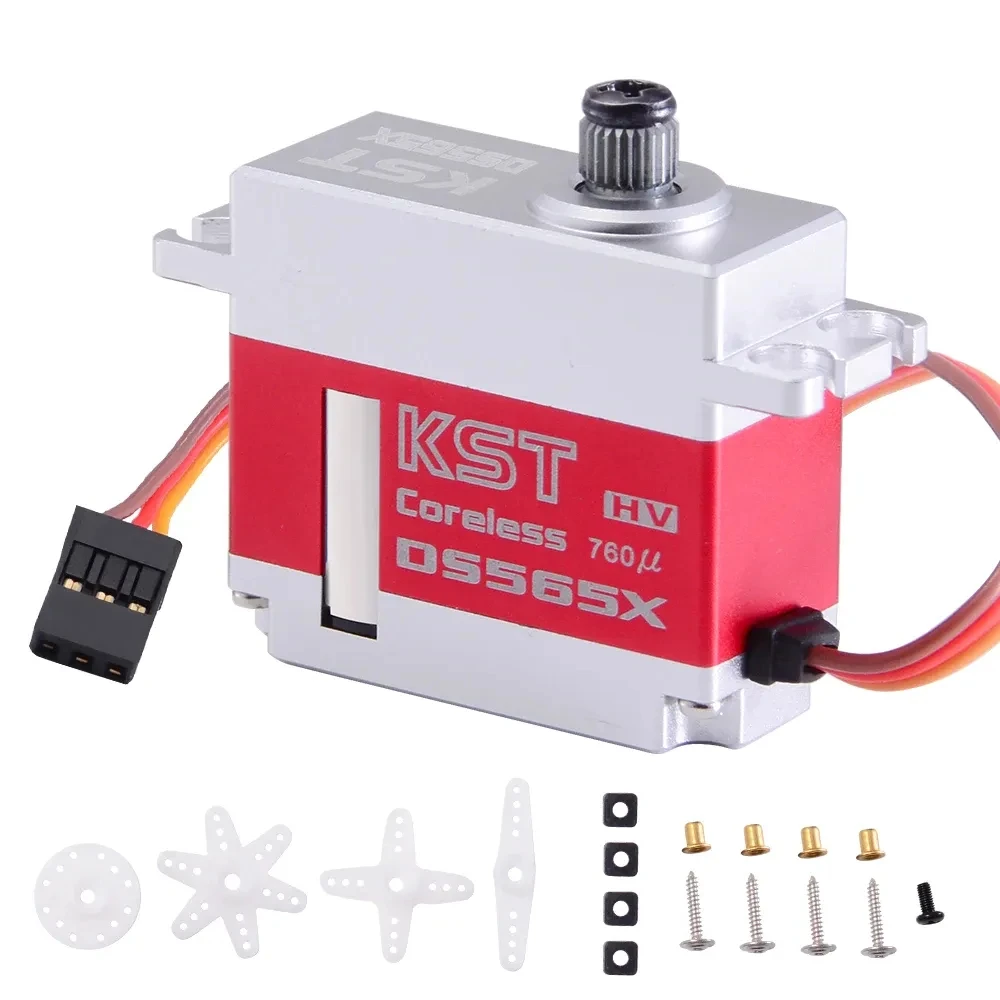

Сервопривод KST DS565X
Купите специализированный сервопривод KST DS565X для вашего RC вертолета 450-500 класса!
Обеспечьте своему хвостовому ротору исключительную точность и молниеносную реакцию. Сервопривод KST DS565X специально разработан для использования в качестве хвостового сервопривода на вертолетах с лопастями ротора от 325 до 425 мм.
Устройство работает с узким управляющим импульсом 760 мкс и частотой 560 Гц, что обеспечивает идеальную совместимость с современными гироскопами и системами стабилизации . Благодаря мощному 15-мм бессердечниковому (coreless) мотору, этот сервопривод гарантирует быстрый отклик и стабильное удержание хвоста при любых нагрузках .
-
Специализация для хвоста. Оптимизирован для работы с узким импульсом 760us/560Hz, требуемым гироскопами для точного управления хвостовым ротором .
-
Молниеносная скорость. Всего 0.04 секунды на 60 градусов при 8.4В обеспечивает мгновенную реакцию на изменения крутящего момента .
-
Высокий крутящий момент. Усилие до 6.0 кг/см при 8.4В уверенно удерживает хвост даже при экстремальных нагрузках .
-
Премиальный Coreless мотор. Высокоэффективный двигатель с низкой инерцией ротора гарантирует быстрый старт и точное позиционирование .
-
Максимальная надежность. Цельный CNC-алюминиевый корпус, закаленные стальные шестерни и двойные шарикоподшипники обеспечивают долговечность и жесткость конструкции .
Принцип работы и конструктивные особенности
Это цифровой HV-сервопривод, созданный специально для требовательных применений в вертолетах . В основе его работы лежит высокоскоростной бессердечниковый (coreless) электродвигатель диаметром 15 мм . В отличие от обычных коллекторных моторов, coreless-двигатель обладает значительно меньшей инерцией ротора, что позволяет ему практически мгновенно разгоняться и тормозить. Это обеспечивает исключительную точность позиционирования и быстрый отклик на команды гироскопа, что критически важно для стабильного хвоста.
Устройство работает с узким управляющим сигналом 760 мкс и частотой 560 Гц . Важно помнить: такой сервопривод нельзя подключать напрямую к приемнику — только через совместимый гироскоп, поддерживающий этот режим . Прочный CNC-алюминиевый корпус не только придает конструкции жесткость, но и эффективно отводит тепло, сохраняя стабильность характеристик при длительных нагрузках . Редуктор из закаленной стали и два прецизионных шарикоподшипника сводят к минимуму люфт и обеспечивают долговечность.
Технические характеристики и совместимость
| Характеристика | 6.0 В | 7.4 В | 8.4 В |
|---|---|---|---|
| Крутящий момент | 4.0 кг/см | 5.0 кг/см | 6.0 кг/см |
| Скорость (60°) | 0.06 сек | 0.05 сек | 0.04 сек |
| Характеристика | Значение |
|---|---|
| Размеры (ДxШxВ) | 35.5 x 15 x 32.7 мм |
| Вес | 40 г |
| Рабочее напряжение | 6.0 – 8.4 В (HV) |
| Тип двигателя | Coreless (15 мм) |
| Рабочая частота | 760 мкс / 560 Гц |
| Материал шестерен | Закаленная сталь |
| Подшипники | Двойные шарикоподшипники (2BB) |
| Материал корпуса | Алюминиевый сплав (CNC) |
| Программирование | Да (настраиваемые параметры, Soft Start) |
Этот сервопривод идеально подходит для использования на вертолетах 450-500 классов с лопастями от 325 до 425 мм, где требуется быстрая и мощная хвостовая машина . В комплекте с сервоприводом поставляются все необходимые качалки и крепежные элементы для установки.
Технические характеристики
- Рабочее напряжение: DC6,0 В-8,4 В
- Размер: 35,50*15*32,70 мм
- Крутящий момент:
- 4,00 кг.см при 6,0 В
- 5,00 кг.см @ 7,4 В
- 6,00 кг.см при 8,4 В
- Скорость:
- 0,06 секунды/60° @ 6,0 В
- 0,05 секунды/60° @ 7,4 В
- 0,04 секунды/60° @ 8,4 В
- Вес: 40 г.
-
Вес0,04 кг
-
Габариты3,5 x 1,5 x 3,2 см
-
Крутящий момент4 — 6 кг/см
-
Напряжение6 — 8,4 В
-
Скорость вращения0,06 — 0,04 с
