Коаксиальный кабель Hengxin HRCAYZ-50-9 1/2" SF огнестойкий

Гибкий коаксиальный фидер формата 1/2_ SF для передачи радиосигнала в кабельных линиях средней протяженности. Марка HRCAYZ-50-9 от Hengxin имеет наружный диаметр 13,3 мм и может использоваться в системах усиления сотовой связи или в других радиосистемах, где необходима передача сигнала с низкими потерями. Благодаря LSZH-оболочке, кабель не подвержен горению и при соприкосновении с огнем выделяет минимальное количество дыма.

Особенности коаксиального фидера Hengxin 1/2_ SF
По сравнению с обычными коаксиальными кабелями, фидеры имеют более качественное экранирование (сплошная медь) и, как правило, больший диаметр. Серия 1/2_ SF относится к разновидности Super Flexible: этот фидер удобно прокладывать как на улице, так и внутри помещений.

Благодаря общепринятому сопротивлению 50 Ом и частоте отсечки 12,5 ГГц, марка HRCAYZ-50-9 может применяться в различных комплексах радиооборудования, включая системы усиления сотовой связи (GSM/3G/4G), WiFi и другие. Обычно фидер применяется для соединения приемопередатчиков с антеннами или активных устройств друг с другом.

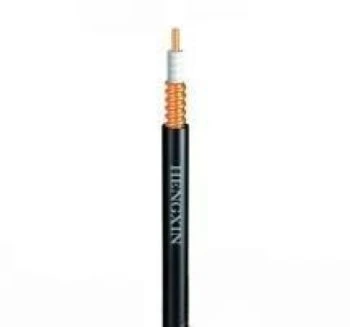

Структурно кабель состоит из следующих элементов:

• Омедненная алюминиевая жила (CCA) — _3,6 мм;
• Физически вспененный полиэтилен (диэлектрик) — _9,1 мм;
• Винтовая медная трубка (экран) — _12,0 мм;
• Безгалогенная наружная оболочка — _13,6 мм.

Благодаря использованию негорючей оболочки, провод не воспламеняется и в случае пожара не производит токсичные вещества. Таким образом, марка HRCAYZ-50-9 подходит для прокладки в общественных помещениях, где требуется соблюдение норм пожарной безопасности.

Низкие потери и универсальность
Hengxin HRCAYZ-50-9 имеет высокую производительность, которая сопоставима только с самыми качественными коаксиальными проводами. Например, на частоте 900 МГц (основная GSM-частота) затухание находится на отметке 10,25 дБ на 100 метров, а на частоте 2500 МГц (LTE-частота) — 17,96 МГц. Такие низкие параметры затухания позволяют использовать этот кабель для прокладки трасс длиною 15–20 метров и более.

Для кабелей 1/2_ SF выпускаются специальные разъемы прижимного типа. Чаще всего применяются промышленные разъемы серий 7/16 DIN и 4.3-10, а также более распространенные и популярные коннекторы N-типа.

Температурный диапазон кабеля находится в пределах от -55°С до +85°С, а температура монтажа — от -40°С до +60°С. Кабель имеет хорошую гибкость и обладает радиусом однократного изгиба 15 мм. Этот фидер обычно удается проложить с использованием уже существующей в здании инфраструктуры. На улице провод не нуждается в дополнительной герметизации: оболочка переносит перепады температуры и попадание прямых солнечных лучей.

Характеристики

• Тип кабеля: коаксиальный фидер 1/2_ SF;
• Центральный проводник (материал): алюминий, покрытый медью;
• Центральный проводник (диаметр): 3,6 мм;
• Диэлектрик (материал): вспененный полиэтилен;
• Диэлектрик (диаметр): 9,1 мм;
• Внешний проводник (материал): гофрированная медная трубка;
• Внешний проводник (диаметр): 12,0 мм;
• Внешняя оболочка (материал): полиэтилен (PE);
• Внешняя оболочка (диаметр): 13,3 мм;
• Цвет: черный;
• Частота отсечки: 12,5 ГГц;
• Волновое сопротивление: 50 ±1 Ом;
• Погонная емкость: 80 пФ/м;
• Скорость распространения сигнала: 82%;
• Сопротивление изоляции: 10000 МОм/км;
• Напряжение пробоя оболочки: 5000В;
• Пиковое напряжение (ВЧ): 1,13 кВ;
• Допустимая мощность: 12 кВт;
• Эффективность экранирования при частоте > 10 МГц: > 120 дБ;
• Минимальный радиус изгиба (однократный): 15 мм;
• Минимальный радиус изгиба (многократный): 30 мм;
• Минимальное число изгибов: 15 циклов;
• Усилие на разрыв: 650 Н;
• Стойкость к сдавливанию: 19 Н/мм;
• Температура монтажа: от -40°С до +60°С;
• Температура эксплуатации: от -55°С до +85°С;
• Температура хранения: от -55°С до +85°С.
