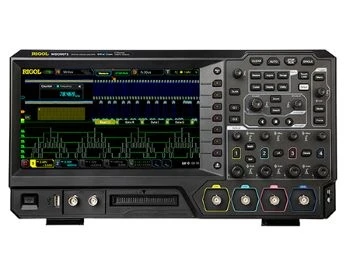

Осциллограф цифровой RIGOL MSO5072
Отличительной чертой серии приборов RIGOL MSO5000 являются широкие возможности по апгрейду их параметров, включая возможности активации четырех каналов в двухканальных моделях и увеличения полосы пропускания базовых моделей осциллографов до 350 МГц, а также по возможности применять эти устройства для анализа источников питания.
Модель 2-канального цифрового осциллографа смешанных сигналов RIGOL MSO5072 внесена в Госреестр СИ РФ за № 82665-21. Срок действия Свидетельства об утверждении типа СИ определен до 13.08.2026. Установленный межповерочный интервал — 1 год.
Цифровой осциллограф RIGOL MSO5072 — 2-канальный бюджетный цифровой осциллограф с полосой пропускания 70 МГц, с большим сенсорным цветным дисплеем и опциональной возможностью расширения функционала до 4-х аналоговых каналов плюс еще 16 цифровых каналов.
Основные характеристики цифрового осциллографа RIGOL MSO5072 с полосой пропускания 70 МГц:
- 2 аналоговых (4 аналоговых плюс 16 цифровых, опционально);
- полоса пропускания — 70 МГц;
- время нарастания — от 5,0 нс;
- технология UltraVision 2;
- максимальная частота дискретизации — 8 Гвыб/с (4 Гвыб/сек — два канала, 2 Гвыб/с — каждый канал);
- максимальная память — 100 М точек (200 М — опция);
- АЦП — 8 бит;
- скорость захвата — 500 000 осц./сек;
- анализ осциллограмм (до 450 000 кадров);
- расширенная синхронизация (12 типов, штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S и MIL-STD-1553;
- зональный запуск;
- декодирование протоколов (опция);
- 41 тип автоизмерений;
- математические функции;
- статистика;
- БПФ;
- цифровой вольтметр;
- частотомер;
- встроенный генератор (опция);
- интерфейс — USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
- дисплей — 9", цветной, сенсорный, 1024 х 600 пикс;
- вес — 5,8 кг;
- размеры — 367 x 200 x 130 мм.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г5800
-
Время нарастания, нс5
-
Габариты, мм367x200x130
-
Глубина записи100М
-
Госреестр СИДа
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияЦифровой осциллограф RIGOL MSO5072.
Шнур питания, соответствующий стандарту страны назначения.
USB кабель CB-USBA-USBB-FF-150.
Пассивный пробник (350 МГц) PVP2350 - 2 шт.
Краткое руководство по эксКоэффициент развертки5 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц8Полоса пропускания, МГц70СерияMSO5000Тип дисплеяСенсорный 9”Тип осциллографаЦифровойЧисло каналов2 (+16)Чувствительность1 мВ/дел - 10 В/дел
