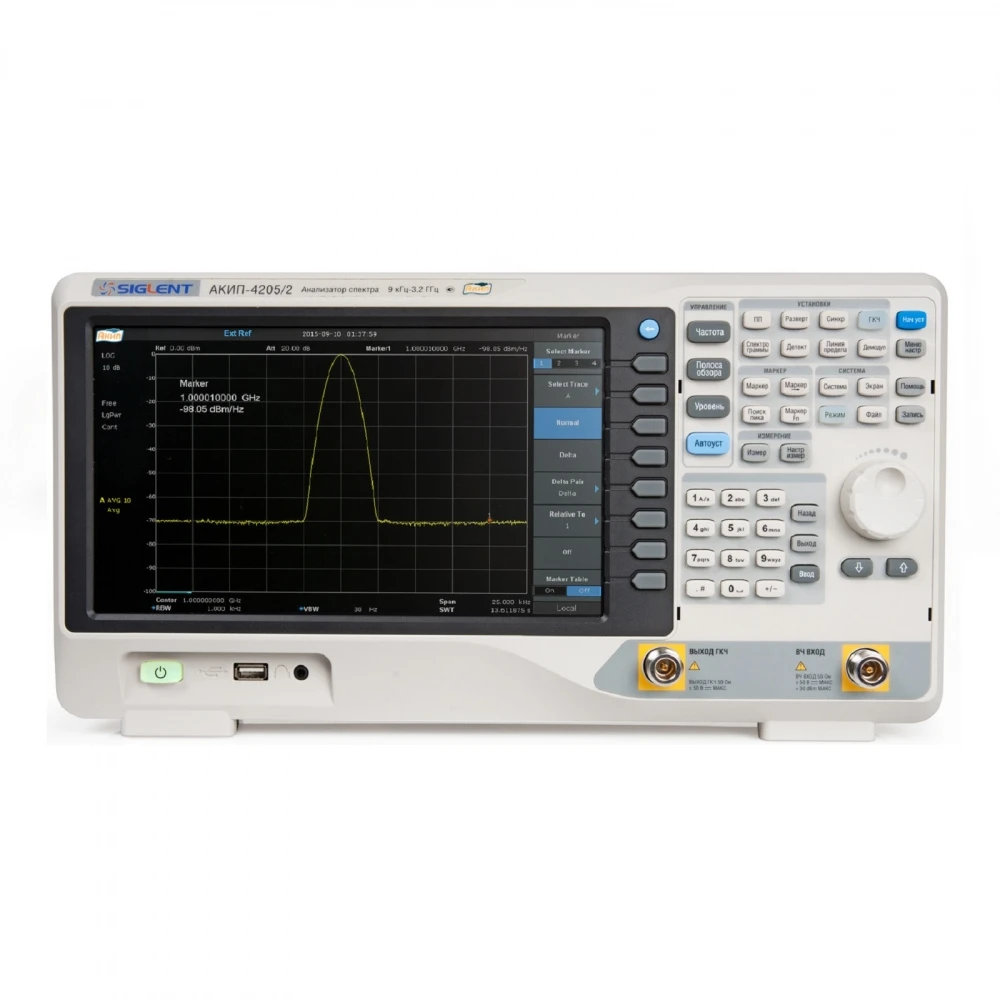

Анализатор спектра АКИП-4205/1 с опцией TG
Функциональность и возможности интерфейса анализаторов спектра серии АКИП-4205
- Системный интерфейс АКИП-4205/1, АКИП-4205/2 отличается своей продуманностью и удобством переходов, имеет простой и интуитивно понятный графический стиль. Меню основных режимов оптимизировано для информативного отображения на одной странице связанных операций измерения.
- Спектральные кривые поддерживают цветовое разделение на экране (4 цвета), что помогает пользователю идентифицировать соответствующие спектры при изменениях различных параметров. Экран имеет развитую систему курсорных измерений в помощь пользователю, как дополнительный инструмент при выполнении анализа сигналов. Большая площадь экрана позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.
- Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=10 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов (расположенных очень близко по частоте).
- Используемый в серии АКИП-4205 высокотехнологичный и производительный входной АЦП обеспечивает низкий уровень собственных шумов (типичное значение до -151 дБм/Гц @ 100 МГц), входной ВЧ тракт имеет стандартно встроенный предусилитель. Тем самым достигается высокая чувствительность и избирательность анализа, улучшается мониторинг слабых сигналов на фоне помех.
Трекинг-генератор
Опция TG превращает анализатор спектра со встроенным генератором в скалярный анализатор цепей. Диапазон частот 100 кГц – 2,1/3,2 ГГц, что обеспечивает возможность анализа спектра во всем диапазоне волн – ДВ, СВ, КВ, УКВ. Кроме измерения параметров в режиме Transmission, трекинг-генератор обеспечивает возможность измерения параметров отраженных сигналов и численно оценивать обратные потери. Для этого понадобиться программно-аппаратная опция RB3X20 для измерения КСВН и коэффициента затухания. Комплект аксессуаров включается в себя: программную опцию “Рефлектометр/Refl”, мостовой направленный ответвитель (1 МГц…2 ГГц) и два адаптера N(M)-N(M). Перечисленные выше дополнительные принадлежности предназначены для соединения устройств с целью формирования схемы испытаний. С помощью ресурсов анализатора АКИП-4205 с опцией TG можно наблюдать и фиксировать АЧХ испытуемых устройств (любой 4-х полюсник - фильтр, отрезок линии передачи, усилитель и пр.).
Измерение мощности – передовые технологии
Современные стандарты радиосвязи и беспроводного доступа поддерживают строгие требования в отношении выходной мощности сигнала в отведенной полосе и соответствия нормированных значений утечки мощности в соседний частотный канал. С этой целью в анализаторах спектра серии АКИП-4205 предусмотрен опциональный пакет расширенных измерений параметров мощности (AMK), который позволяет выполнить анализ общей мощности в канале, определить коэффициент мощности в соседнем канале, занимаемую полосу частот, мощность во временном домене, спектральную мощность и другие параметры для обеспечения производительных измерений радиопередающих систем.
Анализ неоднородностей, измерение КСВН
- При установке опции RMK (Reflect Measurement Kit) анализатор спектра обеспечивает быстрое и удобное измерение параметров S21, S11 (сбор данных для характеризации кривой потерь на отражение), а также вычисление КСВН тракта.
- Расчет коэффициента стоячей волны по напряжению (КСВН/ VSWR) с помощью анализатора спектра производится путем пересчета через измеренное значение коэффициента отражения.
- Функция (Return Loss) измерения отраженных сигналов, вызванных наличием неоднородностей в кабеле, служит для определения характеристики согласования импедансов. Перечисленные выше виды измерений используется для оценки радиочастотных компонентов и систем. Эти возможности позволяют применять АКИП-4205 как базовое средство для задач анализа АФУ и верификации параметров коаксиальных трактов.
- Фильтры ЭМС, квази-пиковый детектор в соответствии с CISPR 16
- Опциональный пакет EMI предназначен для предварительного тестирования на соответствие ЭМС, предлагая режим квазипикового детектора и дополнительные фильтры ЭМС (200 Гц, 9КГц, 120 кГц).
- Импорт записанных шаблонов допусков указанного международного стандарта в области электромагнитной совместимости упрощает оценку уровней ЭМС/EMI при предварительном тестировании технических средств на соответствие нормам индустриальных радиопомех.
Особенности
Встроенный предусилитель. Встроенный трекинг-генератор (TG). Программные опции - расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - расширенный набор измерений (Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот).
-
Бренд (производитель)АКИП
-
Вес, кг4,6 кг (включая трекинг генератор)
-
Вид интерфейсаLAN, USB
-
Габариты, мм393x207x116,5
-
Гарантия3 года
-
Гармонические искажения, дБн-65
-
Госреестр СИДа
-
Диаметр экрана, мм256
-
ДисплейДа
-
КомплектацияАнализатор спектра АКИП-4205/1.
Шнур питания.
Кабель USB.
CD с ПО.
Опция TG (встроена). -
Максимальный измеряемый уровень, дБм20
-
Опорный генератор±1x10-6
-
Полоса обзора100 Гц-2,1 ГГц
-
Рабочие частоты, МГц0.009-2100
-
Разрешение дисплея1024 х 600
-
Разрешение по частоте (RBW), Гц10-1000000
-
Тип дисплеяTFT
-
Уровень (max) собственных шумов, дБмВт-115
-
Уровень фазовых шумов, дБн/Гц-146
