Генератор сигналов АКИП-3428/2

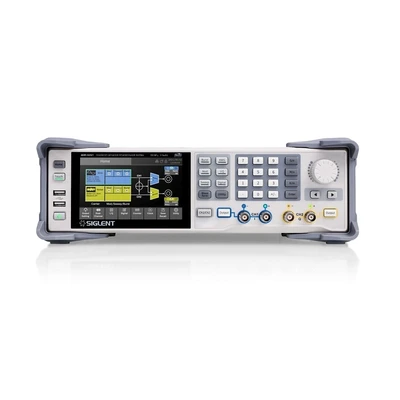

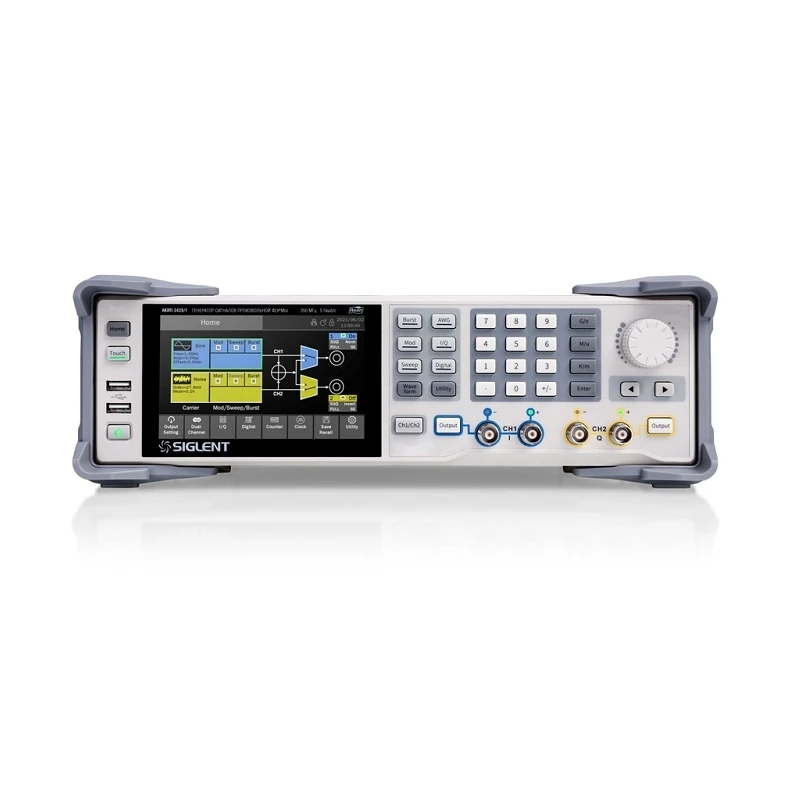

Генератор сигналов произвольной формы АКИП-3428/2
АКИП-3428 — это серия двухканальных генераторов сигналов произвольной формы с диапазоном частот до 1 ГГц, максимальной частотой дискретизации 5 Гвыб/с и 14-битным разрешением по вертикали. АКИП-3428 может генерировать сигналы произвольной формы точка за точкой с максимальной частотой дискретизации 2,5 Гвыб/с и векторные сигналы с максимальной скоростью 500 Мвыб/с.
АКИП-3428 также имеет возможность генерировать различные сигналы, такие как синус, импульсы, шумы, PRBS. Он поддерживает генерацию сложных сигналов, таких как модуляция, развертка, пакетная передача, а также двухканальные операции: копирование/объединение/отслеживание и наложение. Выходы выбираются пользователем для дифференциального или несимметричного подключения и поддерживают максимальный выходной диапазон ± 24 В.
Генератор АКИП-3428 может обеспечить большую амплитуду на высоких частотах, что позволяет отказаться от внешнего усилителя мощности в некоторых приложениях и удовлетворяет более широкому спектру требований.
- Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL.
- Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит.
- Максимальная частота сигнала: 1 ГГц (АКИП-3428/3).
- Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей.
- Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с.
- Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронтом/срез от 0,5 нс.
- Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели).
- Поддержка псевдослучайной двоичной последовательности (PRBS) до 312,5 Мбит/с.
- Опциональные цифровая шина с возможность генерации цифровых сигналов с максимальной скоростью передачи данных до 1 Гбит/с.
- Поддержка аналоговых и цифровых (опция) модуляций, качания по частоте и формирование сигналов пачек импульсов.
- Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала
- Аналоговый выход 24 Впик-пик с наложением смещения постоянной составляющей ± 12 В, что обеспечивает максимальный выходной диапазон ±24 В (48 Впик-пик) на высокоомном выходе.
- Встроенный частотомер до 400 МГц.
- Дружественный пользовательский интерфейс, ёмкостный сенсорный экран с разрешением 800x480 и диагональю 12,7 см. Поддержка работы с внешней мышью и клавиатурой.
- Интерфейсы: USB, LAN, опция GPIB.
- Поддержка веб-сервера для удалённого управления прибором.
- Поддержка команду SCPI для лёгкой интеграции в системы тестирования.
-
Бренд (производитель)АКИП
-
Вес, кг04.апр
-
Вид интерфейсаUSB, LAN, Опция – GPIB
-
Габариты, мм338x113x369
-
Гарантия3 года
-
Госреестр СИДа
-
Диаметр экрана, мм127
-
Диапазон рабочих температур, °С0...+50
-
ДисплейДа
-
Количество каналов2
-
КомплектацияГенератор сигналов АКИП-3428/2.
Шнур питания.
Кабель USB.
BNC кабель.
Мышь беспроводная.
Руководство по эксплуатации. -
Напряжение питания, В100…240
-
Опорный генератор±1x10-6
-
Разрешение дисплея800х480
-
Разрядность дисплеяЦАП: 14 бит
-
Температура хранения,_-20 ...60
-
Тип генераторасигналов специальной формы
-
Тип дисплеяЖК, сенсорный
-
Частотный диапазонот 1 мкГц до 500 МГц
