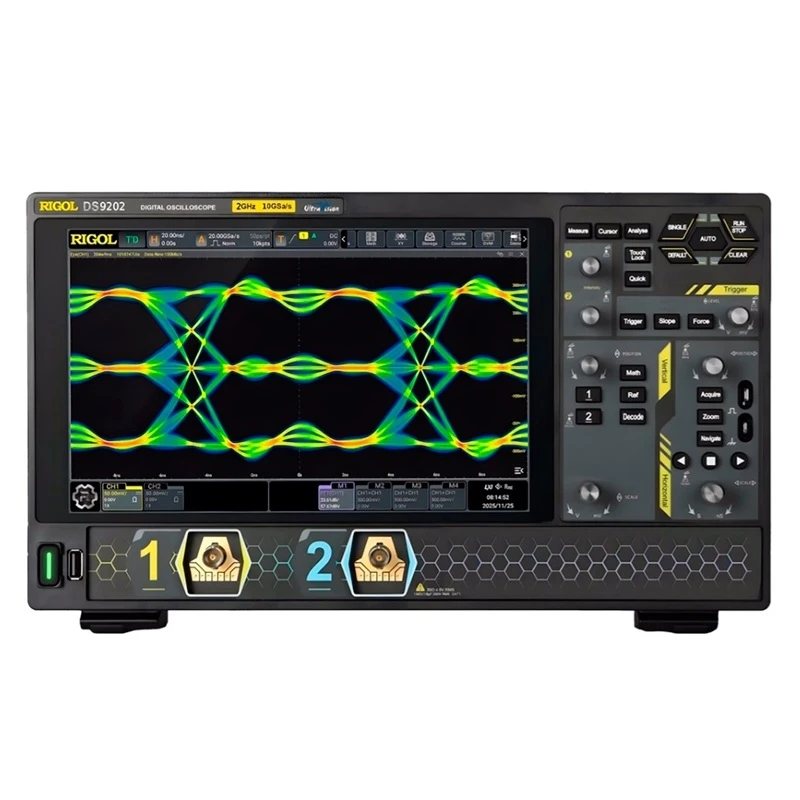

Осциллограф цифровой RIGOL DS9202
Осциллограф цифровой RIGOL DS9202
Артикул:
1331025032-0
Вес:
0
кг.
Наличие:
Есть в наличии (
9999
)1 075 026
руб.
Количество:
Цифровой осциллограф RIGOL DS9202 – 2-х канальный высокочастотный осциллограф с полосой пропускания 2 ГГц, выполненный в компактном корпусе.
Осциллограф RIGOL DS9202 объединяет 5 приборов в одном:
- цифровой осциллограф,
- анализатор спектра (FFT),
- цифровой вольтметр,
- высокоточный частотомер и сумматор,
- анализатор протоколов последовательной передачи данных (опция).
RIGOL DS9204 представляет собой комплексный инструмент, отвечающий практически всем потребностям в осциллографических измерениях.
Особенности осциллографа
- 2 аналоговых канала с полосой пропускания до 2 ГГц + 1 канал входа сигнала внешней синхронизации;
- регулируемое разрешение по вертикали от 8 до 16 бит;
- максимальная частота дискретизации в реальном времени до 10 Гвыб/с;
- диапазон установки временной шкалы от 50 пс/дел до 500 с/дел;
- построение гистограмм;
- электронный аттенюатор GaN на входе;
- 10,1-дюймовый сенсорный графический дисплей высокой четкости 1280*800 точек;
- многофункциональная ручка Flex для удобства пользования прибором;
- фотоэлектрические энкодеры для существенного продления срока службы осциллографа;
- интерфейсы USB, LAN, HDMI;
- Web Control.
- производителем заявлена работа осциллографа при отрицательных температурах (до минус 10_С)
- опционально: построение и анализ глазковых диаграмм, анализ джиттера, декодирование сигналов протоколов последовательной передачи данных, анализ мощности;
- Compliance Test: USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.
Назначение
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/ВЧ/СВЧ-изделий;
- Функциональное тестирование;
- Лабораторные исследования;
- Исследования и обучение.
Применение
- измерение параметров и анализ высокочастотных сигналов, сигналов шин передачи данных (опционально);
- анализ параметров напряжения источников питания (опционально);
- использование в производственной деятельности;
- опционально: тесты на соответствие требованиям протоколов USB2.0, MIPI D-PHYv1.2, Automotive Ethernet, 100M/1000M Ethernet.
Преимущества
- Количество входных аналоговых каналов – 2
- Максимальная полоса пропускания (50 Ом) – 2000 МГц
- Максимальная частота дискретизации – 10 Гвыб/с
- Скорость захвата осциллограмм> 1 000 000 осц/с
- Разрешение по вертикали – от 8 до 16 бит
- Анализ спектра – 1 млн. точек
- Размер сенсорного дисплея – 10,1 дюйма
- Производителем заявлена работа при отрицательных температурах (до минус 10_С)
-
Бренд (производитель)RIGOL
-
Вес, кг05.мар
-
Габариты, мм358х215х125
-
Диагональ дисплея, дюйм10.янв
-
ДисплейДа
-
ИнтерфейсыUSB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control
-
КомплектацияОсциллограф цифровой RIGOL DS9202.
Кабель питания.
USB кабель.
Пассивный высокоимпедансный пробник (500 МГц) RP3500A - 2 шт.
Пассивный низкоимпедансный пробник (1,5 ГГц) RP6150A 2 шт.
КрыНапряжение питания, В100...240Объем памяти, Мб4 096Оперативная память, ГБ128Операционная системаAndroidРазрешение дисплея1280х800Температура хранения,_-30...+60Температура эксплуатации, °С-10...+50Тип дисплеяСенсорный с управлением «Multi-Touch»Тип осциллографаЦифровойОтзывы могут оставлять только авторизованные пользователи
