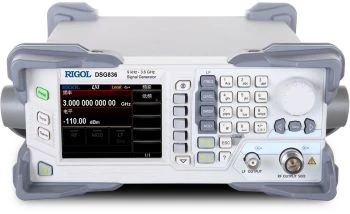

Генератор сигналов RIGOL DSG836A
В сочетании с анализатором спектра серии RIGOL DSA800 (модели DSA815, DSA832, DSA875), генератор RIGOL DSG836A образует компактное и эффективное аппаратное решение для проведения испытаний и измерений современных приложений в области радиосвязи и телекоммуникаций.
Максимальная выходная мощность — +20 дБм (типичное значение). Уровень фазового шума достигает -105 дБ / Гц (типичное значение).
Функции развертки сигнала по частоте и уровню, различные типы модуляции AM / FM / PМ / IM (амплитудная, частотная, фазовая и импульсная), аналоговые модуляции. В генераторе сигналов RIGOL DSG836A функционал прибора расширен возможностями синфазной и квадратурной модуляции (I/Q — модуляция от английских слово-сочетаний: «In-phase» — синфазная и «Quadrature» — квадратурная).
С учетом всех этих особенностей генератор RIGOL DSG836A является отличным источником высокостабильных выходных сигналов в радиочастотном диапазоне.
По сравнению с аналогичными по функционалу продуктами других производителей генератор сигналов RIGOL DSG836A занимает очень мало места и обладает легкий весом, что благотворно скажется на переноске. Портативность прибора позволяет предложить его для ремонтных мастерских, учебных лабораторий и других организаций с небольшим бюджетом.
Основные характеристики генератора радиочастот RIGOL DSG836A:
- рабочая полоса частот: от 9 кГц до 3.6 ГГц;
- собственный фазовый шум: не выше, чем -105 дБ / Гц;
- максимальный уровень выходной мощности: до +20 дБм (типовое);
- высокая точность по амплитуде;
- повторяемость;
- аналоговая модуляция по амплитуде, частоте, фазе;
- функция генерации НЧ-сигналов;
- функция импульсной модуляции;
- функция I/Q-модуляции;
- гарантийный срок — 3 года;
- возможности дистанционного управления и включения в автоматизированные системы управления и измерения.
Мощный высокочастотный генератор сигналов RIGOL DSG836A, охватывающий широкий диапазон частот, вплоть до 3.6 ГГц, является настоящей находкой для специалистов, работающий с радиоэлектронным оборудованием. RIGOL DSG836A предлагает разнообразные виды модуляции, что делает его гибким инструментом. Генератор сигналов RIGOL DSG836A обеспечивает надежное формирование сигналов и выступает ключевым устройством для лабораторий.
-
Бренд (производитель)RIGOL
-
Вес, г4200
-
Габариты, мм261,5x112x318,4
-
Госреестр СИНет
-
Диапазон частот9 кГц - 3,6 ГГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DSG836A.
Кабель питания.
Руководство по эксплуатации. -
СерияDSG800
-
Тип дисплеяЦветной 3,5" TFT LCD
-
Типовая выходная мощность, дБмот -110 до +13
-
Точность, ppm2
-
Число каналов1
