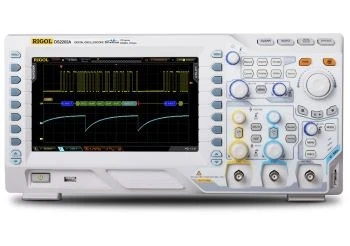

Осциллограф цифровой RIGOL DS2202A
Прибор серии RIGOL DS2000А обладает улучшенными характеристиками, дополнительными функциями запуска и широкими возможностями для анализа сигналов.
Цифровой запоминающий осциллограф RIGOL DS2202A имеет полосу пропускания 200 МГц, частоту дискретизации 2 Гвыб/с и 2 аналоговых канала.
Ключевая характеристика осциллографа для эффективной отладки системы — широкая полоса пропускания в 200 МГц на два канала, обеспечивающая точный анализ сигнала и стабильную синхронизацию через гибкий запуск. Возможность глубокого анализа благодаря памяти, способной хранить до 14 миллионов точек на захват, превращает осциллограф в мощный инструмент, который заменяет собой логические анализаторы при работе с цифровыми протоколами.
Функциональные возможности осциллографа серии RIGOL DS2202A:
- полоса пропускания: 200 МГц;
- максимальная частота дискретизации в режиме реального времени: 2 ГГц;
- количество каналов: 2;
- максимальная скорость регистрации: до 50 000 осциллограмм в секунду;
- возможность записи и воспроизведения: до 65 000 кадров;
- коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M_), 500 мкВ/дел ~ 1 В/дел (50 _);
- коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
- градации яркости при отображении формы сигнала: до 256;
- глубина памяти: 14M (опционально: 56М);
- вертикальное разрешение: 8 бит;
- режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I2C, RS232, SPI, USB, FlexRay, CAN;
- математические операции;
- запуск по данным последовательной шины и декодирование (опционально) протоколов: I2C, SPI, RS232, CAN и т.д.;
- широкие возможности автоматических измерений со статистикой;
- инновационная технология от Rigol — UltraVision;
- дисплей: цветной, ЖК, диагональ 20 см, 800х480;
- интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
- габариты DS2302A: 361х180х130 (мм);
- вес: 4.0 кг;
- включен в Госреестр СИ, регистрационный № 54989-13;
- гарантия 1 года.
Опция декодирования данных с последовательных шин позволяет расшифровывать данные в автоматическом режиме. Прибор незаменим благодаря способности работать с малыми уровнями напряжения вплоть до единиц мВ на деление. Развертка, измеряемая в наносекундах (сек) на деление, позволяет детально изучать быстрые переходные процессы, а большое количество доступных автоматических расчетов упрощает оценку параметров.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г4000
-
Время нарастания, нс1,8
-
Габариты, мм361x180x130
-
Глубина записи14М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияОсциллограф цифровой RIGOL DS2202A.
Осциллографические щупы – 2 шт.
Сетевой кабель.
USB кабель для подключения к ПК.
Краткое руководство по эксплуатации.
CD диск с руководством по эксплуатацКоэффициент развертки1 нс/дел - 1000 с/делМаксимальная частота дискретизации, ГГц2Полоса пропускания, МГц200СерияDS2000AТип дисплеяЦветной 8”Тип осциллографаЦифровойЧисло каналов2Чувствительность500 мкВ/дел - 10 В/дел
