Осциллограф цифровой RIGOL DS81004

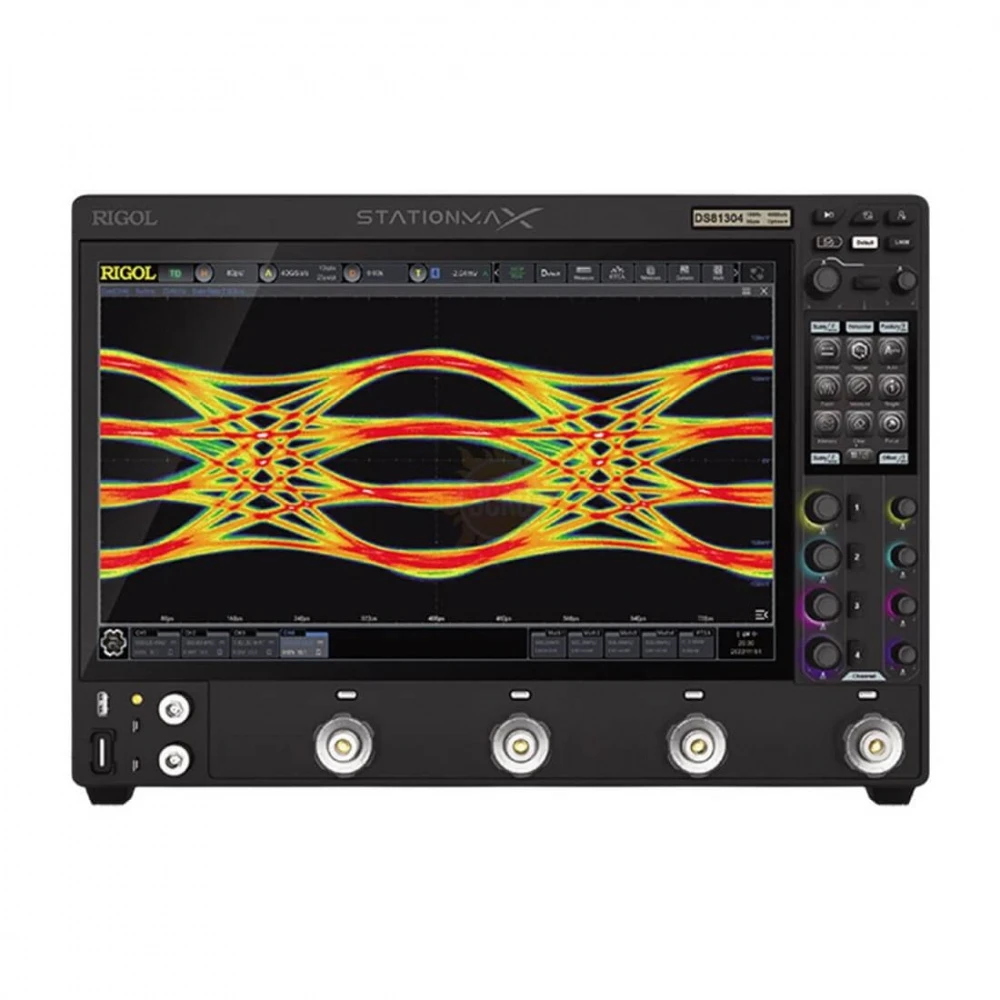

RIGOL DS81004 – высокопроизводительный цифровой запоминающий 4-х канальный осциллограф High-End класса с полосой пропускания до 13 ГГц, максимальной частотой дискретизации в реальном времени 40 Гвыб/с на канал. Реализован на базе специальной аппаратной платформы Station MAX II по архитектуре UltraVision III (3-го поколения).
Модульная аппаратная платформа Station Max II:
Уникальные инновации и изменения в конструкции RIGOL DS81004, недоступные для осциллографов RIGOL других модификаций, позволяют существенно расширить измерительные возможности. Данная технология обеспечивает осциллографу RIGOL DS81004 передовые технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов RIGOL.
Абсолютным новшеством в конструкции осциллографа RIGOL DS81004 является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
Функционал осциллографа RIGOL DS81004 стандартно объединяет в одном корпусе 4 независимых прибора:
- цифровой осциллограф с режимом высокого разрешения (АЦП регулируемое, 8 - 16 бит);
- 3-х разрядный цифровой вольтметр;
- 8-ми разрядный высокоточный частотомер;
- 64-х разрядный сумматор.
Опционально можно активировать функцию: анализатор цифровых протоколов.
Преимущества осциллографа RIGOL DS81004:
- Количество каналов внешней синхронизации: 1;
- Максимальная частота дискретизации в реальном времени на канал: 40 Гвыб/с;
- Максимальная глубина памяти: 0,5 Гвыб на канал (2 или 4 Гвыб на канал, опции);
- Скорость захвата осциллограмм: 250 000 осц/с;
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени; Разрешение по вертикали: регулируемая от 8 бит до 16 бит;
- Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел (50 _);
- Диапазон временной развёртки: 20 пс/дел ~ 1000 с/дел;
- Несколько независимых приборов в одном корпусе: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция);
- Расширенной анализ джиттера и глазковой диаграммы (опция); Опции проверки на соответствие требованиям протоколов передачи данных: DDR3/LPDDR3 (опция DS80000-DDR3C); USB2.0 (опция DS80000-USBC); Ethernet 100M/1000M (опция DS80000-ENETC);
- Опции декодирования последовательных протоколов передачи данных: RS232/UART/RS422/RS485, I2C, SPI (опция DS80000-EMBDA); CAN, CAN-FD, LIN, FlexRay (опция DS80000-AUTOA); I2S (опция DS80000-AUDIOA); MIL-STD-1553 (опция DS80000-AEROA); USB2.0 (опция DS80000-USBA);
- Автоматическое измерение до 41 параметра сигнала;
- Различные математические операции, встроенный расширенный анализ БПФ,и функция поиска пиков;
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов;
- Основной экран с электронным управлением наклона экрана + дополнительный экран с виброоткликом для управления измерительными функциями прибора.
Дополнительные технические характеристики:
- Режим выборки: Выборка в реальном времени;
- Общая частота дискретизации: 160 Гвыб/с;
- Максимальная частота дискретизации 40 Гвыб/с (все каналы);
- Аппаратная запись и воспроизведение сигналов в реальном времени: Макс. 2 000 000 кадров (одноканальный режим);
- Пиковый детектор: Захват глитчей от 100 пс.
Система вертикального отклонения:
- Входная связь: По постоянному току;
- Входной импеданс: 50 Ом ± 3%;
- Входная емкость: 17 пФ ± 3 пФ;
- Коэффициент деления пробника: 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 100 дБ;
- Максимальное входное напряжение: _10 мВ/дел: 1 В СКЗ, >10 мВ/дел: 5 В СКЗ;
- Диапазон чувствительности по вертикали: 1 мВ/дел ~ 1 В/дел;
- Диапазон смещения: ±0,4 В (2 мВ/дел~50 мВ/дел); ±1 В (51 мВ/дел~100 мВ/дел); ±4 В (101 мВ/дел~1 В/дел);
- Динамический диапазон: ±5 дел (8 бит);
- Относительная погрешность: усиления по постоянному току: ± 2% от полной шкалы;
- Точность смещения постоянного тока: _200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение);
- Межканальная развязка: _ 100:1 (от постоянного тока до 1 ГГц); _ 30:1 (> 1 ГГц).
Горизонтальная развертка:
- Диапазон временной развертки: От 20 пс/дел до 1000 с/дел.
Точная настройка:
- Разрешение по времени: 0,2 пс;
- Погрешность частоты опорного генератора: ± 0,1 ppm (точность начальной калибровки) ± 0,1 ppm/год (скорость старения);
- Диапазон задержки временной развертки: максимальное значение -5 дел перед запуском 1с или 100 дел после запуска;
- Измерение временного интервала: _T (с использованием курсоров) ± (точность временной развертки x показание) ± (0,001 x ширина экрана) ± 20 пс;
- Диапазон коррекции межканального смещения: ±100 нс, точность ±1 пс.
Режимы:
- YT по умолчанию
- XY- канал 1/2/3/4
Временная развертка: СКАНИРОВАНИЯ _ 200 мс/дел.ROLL _ 50 мс/дел, возможность автоматического входа/выхода.
-
Бренд (производитель)RIGOL
-
Время нарастания, нс0.044
-
Диагональ, дюйм15.6/3.5
-
ДисплейДа
-
КомплектацияОсциллограф цифровой RIGOL DS81004.
Шнур питания.
USB-кабель. -
Полоса пропускания, МГц13000
-
Разрешение дисплея1920х1080/480х320 пикс.
-
Сопротивление, Ом50
-
Тип дисплеяЕмкостный цветной сенсорный Full HD
-
Тип осциллографаЦифровой
-
Число каналов4
