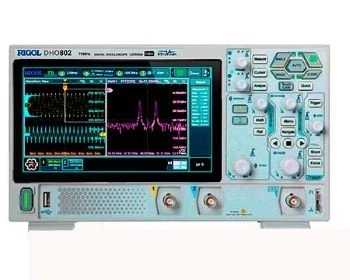

Осциллограф цифровой RIGOL DHO802
Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции цифрового осциллографа высокого разрешения RIGOL DHO802, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств. Универсальный цифровой осциллограф DHO802 обеспечивает точные измерения параметров сигналов и данных в различных промышленных системах и лабораторных условиях.
Основные характеристики цифрового запоминающего осциллографа RIGOL DHO802
1. 2 аналоговых входных канала + порт для внешнего запуска управления.
2. Максимальная полоса пропускания: 70 МГц.
3. Время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 5 нсек (для напряжения и анализа быстрых сигналов).
4. Частота дискретизации максимальная: 1,25 Гвыб/с на канал при работе 1-го канала (625 Мвыб/с на 2 канала, 312,5 Мвыб/с при работе всех 4-х каналов) — глубина памяти позволяет сохранять большое количество данных для последующей записи и анализа.
5. Максимальная стандартная память: 25 Мточек на канал при работе 1-го канала (10 Мточек при работе 2-х каналов, 1 Мточка при работе всех 4-х каналов) — объем памяти включает количество записей осциллограмм.
6. Стандартное вертикальное разрешение АЦП: 12 бит с точностью измерения параметров.
7. Максимальная скорость захвата: до 300 000 осц/с (векторный режим), до 1 000 000 осц./с (режим Ultra Acquire) для оперативной обработки количества событий.
8. Анализ осциллограмм: до 500 000 кадров.
9. Расширенная синхронизация: 16 типов, штатно, с множеством вариантов запуска.
10. Декодирование протоколов: 5 штатно.
11. 41 тип автоизмерений для комплексного анализа измеряемых параметров.
12. Математические функции.
13. Статистика.
14. Функция БПФ.
15. Встроенный вольтметр.
16. Встроенный частотомер.
17. Интерфейсы: USB-host для подключения внешних устройств, USB-device, LAN (c VNC Web), HDMI.
18. Дисплей: диагональ 7", цветной, сенсорный, 1280 х 800 пикс.
19. Вес: 1,8 кг.
20. Размеры: 266 x 162 x 78 мм.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит12
-
Вес, г1800
-
Время нарастания, нс_ 5
-
Габариты, мм266x162x78
-
Глубина записи25М
-
Госреестр СИНет
-
ДисплейДа
-
ИнтерфейсыUSB-host, USB-device, LAN, HDMI
-
КомплектацияОсциллограф цифровой RIGOL DHO802.
Пробники осциллографические PVP3150 (150 МГц) — 2 шт.
Кабель питания.
USB-кабель.
Провод заземления. -
Коэффициент развертки5 нс/дел – 50 с/дел
-
Максимальная частота дискретизации, ГГц1,25
-
Полоса пропускания, МГц70
-
СерияDHO800
-
Тип дисплеяСенсорный 7”
-
Тип осциллографаЦифровой
-
Число каналов2
-
Чувствительность500 мкВ/дел - 10 В/дел
