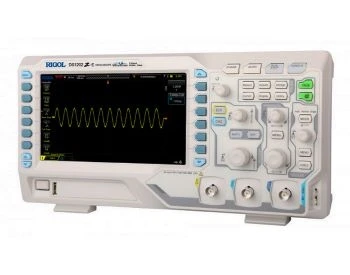

Осциллограф цифровой RIGOL DS1202Z-E
Осциллограф модели RIGOL DS1202Z-E обладает максимальной частотой дискретизации в режиме реального времени до 1 Гвыб/сек в одноканальном варианте работы (500 Гвыб/сек на канал при одновременной работе 2-х каналов).
Максимальная длина памяти 24 М точек в одноканальном режиме (12 М точек на канал — в 2-канальном).
Максимальная скорость запоминания до 30 000 осциллограмм в секунду.
Современный цветной LCD-экран высокого разрешения увеличенного размера в 7 дюймов по диагонали существенно улучшает пользовательские характеристики приборов и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4-го поколения.
Традиционные достоинства осциллографов марки RIGOL, такие как компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутствуют и в приборах RIGOL DS1202Z-E.
Использование в бюджетных осциллографах уникальной инновационной разработки компании RIGOL — системы отображения сигнала «UltraVision», ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000, — существенно повышает привлекательность всех осциллографов эконом-класса серии RIGOL DS1000Z.
Справка. «UltraVision» — уникальная технология экранного представления формы и математической обработки параметров входного сигнала, которая позволяет получить на экране осциллографа наглядное изображение формы сигнала с 256-ю градациями яркости.
Кроме того, в систему отображения «UltraVision» входит и аппаратная реализация системы фильтрации внешних шумов в реальном времени).
Основные технические характеристики осциллографа RIGOL DS1202Z-E:
- полоса пропускания аналогового канала по частоте: до 200 МГц;
- 2 аналоговых канала;
- частота дискретизации в реальном времени: до 1 Гвыб/с (500 Гвыб/с в 2-канальном режиме работы)
- глубина памяти: до 24 М точек (12 М точек на канал при 2-канальном режиме);
- скорость захвата осциллограмм: до 30 000 осциллограмм в секунду;
- аппаратная длина записи и воспроизведения сигнала в реальном времени: до 60 000 кадров;
- инновационная технология отображения формы сигнала «UltraVision»;
- различные триггерные и шинные функции декодирования;
- низкий уровень собственного шума, вертикальная шкала: диапазон от 1 мВ/дел до 10 В/дел;
- различные внешние интерфейсы: USB Host&Device, LAN (LXI), AUX;
- компактный собственный размер, легкий вес, простота в использовании;
- 7-дюймовый WVGA (800x480) TFT LCD, градуированный цветной дисплей;
Сочетание параметров делает этот двухканальный осциллограф незаменимым инструментом для разработчиков и сервисных инженеров, ценящих высокий уровень функциональности. Широкая полоса пропускания в 200 МГц и два независимых канала позволяют работать с быстрыми сигналами в современных цифровых и аналоговых схемах, например, сравнивая сигнал на входе и выходе устройства.
Ключевая характеристика прибора — технология «UltraVision». Высокая скорость дискретизации до 1 Гвыб/с и функция глубокой памяти обеспечивают точный захват и анализ сигнала на протяжении длительного времени. Это позволяет отсечь стабильные участки и выявлять редкие аномалии. Этот электронный двухканальный прибор гарантирует отличное пропускание по всей полосе частот.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит8
-
Вес, г3500
-
Время нарастания, нс1,75
-
Габариты, мм313x161x122
-
Глубина записи24М
-
Госреестр СИДа
-
ДисплейДа
-
ИнтерфейсыUSB Host&Device, LAN (LXI), AUX
-
КомплектацияЦифровой осциллограф DS1202Z-E.
Сетевой шнур с вилкой по евро стандарту.
Кабель USB (CB-USBA-USBB-FF-150).
Пассивные пробники (350 MГц) PVP2350 - 2 шт.
Краткое руководство (твердая копия). -
Коэффициент развертки1 нс/дел ~ 1000 с/дел
-
Максимальная частота дискретизации, ГГц1
-
Полоса пропускания, МГц200
-
Режим работыAC, DC, GND
-
СерияDS1000Z-E
-
Тип дисплеяЦветной 7” TFT
-
Тип осциллографаЦифровой
-
Число каналов2
-
Чувствительность1 мВ/дел – 10 В/дел
