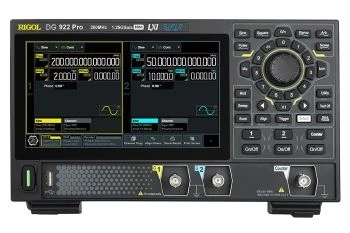

Генератор сигналов RIGOL DG922 Pro
Генератор СПФ RIGOL DG922 Pro с максимальной частотой выходного сигнала до 200 МГц предлагает инженерам 148 стандартных форм для формирования выходного сигналов, в том числе псевдослучайные последовательности, сигнал шины RS-232, программируемые последовательности, а также возможность применения к этим сигналам различных видов модуляции.
В конструкции генератора сигналов произвольных форм RIGOL DG922 Pro применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2 (Signal Fidelity II), которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также эта технология позволила уменьшить негативное влияние дискретизации и обеспечить малый джиттер.
В архитектуре генератора СПФ RIGOL DG922 Pro задействован новейший ЦАП с разрядностью 16 бит, который позволяет формировать электромагнитные сигналы с частотой дискретизации до 1.25 Гвыб/сек.
Два независимых выходных канала предоставляют специалисту функционал двух независимых синтезаторов сигналов произвольной формы с низким уровнем собственных шумов.
Генератор СПФ RIGOL DG922 Pro — это многофункциональный прибор, который объединяет в одном корпусе измерительные возможности шести различных устройств, таких как:
- генератор сигналов произвольной формы;
- функциональный генератор;
- генератор шума, генератор импульсов;
- генератор гармоник (до 20-ой включительно);
- аналоговый/цифровой модулятор;
- цифровой частотомер до 1 ГГц (отдельный вход).
Основные технические особенности и функции генератора сигналов RIGOL DG922 Pro:
- число выходных каналов: 2 независимых плюс отд. вход частотомера;
- максимальная частота выходного сигнала: до 200 МГц (каждый канал);
- максимальная глубина памяти: 16 Mточек/кан. стандартно (32 Mтчк/кан — опция);
- частота дискретизации: до 1,250 Гвыб/сек;
- вертикальное разрешение: 16 бит;
- число встроенных форм сигнала произвольной формы: 148;
- встроенный генератор гармоник (до 20-ой гармоники);
- встроенный семиразрядный полнофункциональный частотомер до 1 ГГц;
- интерфейс USB Type C в стандартной комплектации, поддержка адаптера USB-GPIB;
- аналоговая и цифровая модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, SUM;
- расширенный набор входов и выходов;
- уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы;
- восстановление сигнала без искажения;
- регулировка и точность частоты дискретизации;
- неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс;
- двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала;
- высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц;
- функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера;
- функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала;
- функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя;
- цветной сенсорный экран генератора 7" TFT;
- поддержка выходов: RS232, PRBS и двухтональный;
- поддержка интерфейсов: USB-Type C, USB-устройство и локальную сеть (устройство LXI Core 2011);
- поддержка двух форм питания: стандартной от источника переменного тока и от мобильного устройства;
- специальные отверстия крепления VESA 100 позволяют закрепить генератор DG900Pro на кронштейн. Такое расположение существенно экономит рабочее место на столе инженера;
- дистанционное управление через функционал WebControl.
-
Бренд (производитель)RIGOL
-
Вертикальное разрешение, бит16
-
Вес, г2800
-
Габариты, мм266x165x80
-
Глубина записи16М
-
Госреестр СИНет
-
Диапазон частот1 мкГц - 200 МГц
-
ИнтерфейсыUSB device, USB host, LAN
-
КомплектацияГенератор сигналов RIGOL DG922 Pro.
Адаптер питания.
USB кабель.
BNС кабель.
Краткое руководство. -
СерияDG900 Pro
-
Тип дисплеяСенсорный 7"
-
Точность, ppm1
-
Частота дискретизации, Мвыб/с1250
-
Число каналов2
