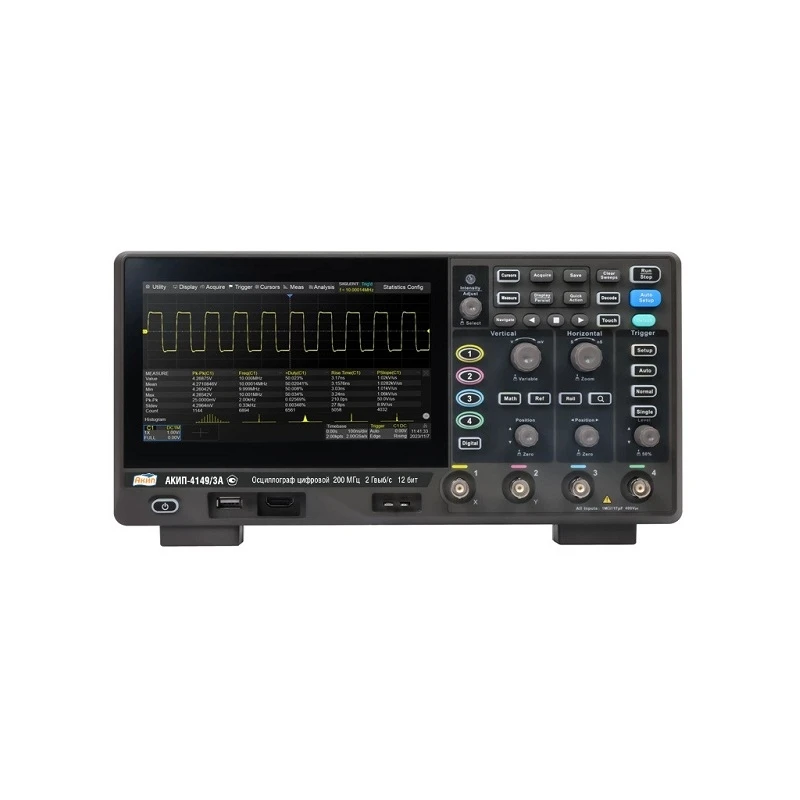

Осциллограф АКИП-4149/1
Цифровые запоминающие осциллографы высокого разрешения серии АКИП-4149 в своей основе имеют 12-разрядные аналого-цифровых преобразователи с частотой дискретизации 2 Гвыб/с и превосходные характеристики уровня шума. Они доступны в полосах пропускания 200 МГц, 100 МГц и 70 МГц, имеют максимальную длина записи 100 Мвыб, 2 или 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов.
В серии АКИП-4149 используется технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим, до 500 000 осциллограмм/с в последовательном режиме), 256-уровней градации интенсивности плюс режим отображения цветовой температуры.
В серии используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине.
Инструменты, такие как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм.
Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов также являются особенностями АКИП-4149.
Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.
Особенности серии
- 12-битное разрешение: 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с; входные каскады с минимальным уровнем шума 70 мкВ (среднеквадратичное значение) при полосе пропускания 200 МГц
- 2 либо 4 аналоговых канала, полоса пропускания до 200 МГц
- SPO технология: Скорость захвата сигналов до 120 000 осциллограмм/с (обычный режим) и 500 000 осциллограмм/с (последовательный режим). Поддерживает 256-уровневую градацию интенсивности и режимы отображения цветовой температуры
- Длина записи до 100 Мвыб
- Цифровая система синхронизации
- Интеллектуальный триггер: фронт, наклон, ширина импульса, окно, короткий интервал, интервал, падение, шаблон, видео (поддерживается HDTV), квалифицированный, N-й фронт, задержка, время установки/удержания
- Запуск и декодирование последовательной шины, поддержка протоколов I2C, SPI, UART, CAN, LIN
- Режим сегментированного сбора данных (последовательный), разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, установленными пользователем, с очень небольшим паузой между сегментами для захвата квалифицирующего события
- Функция записи истории сигнала (история), максимальная длина записываемого сигнала составляет 80 000 кадров
- Автоматические измерения более чем 50 параметров, поддержка статистики с гистограммой, отслеживанием, трендом, измерением стробирования и измерениями по математическим, историческим и опорным значениям.
- 4 математические трассировки (БПФ 2 млн точек, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул
- Множество функций анализа данных, таких как поиск, навигация, счетчик, график Боде и анализ мощности
- Высокоскоростная аппаратная функция тестирования по маске с инструментом «Редактор масок» для создания пользовательских масок
- 16 цифровых каналов (опционально)
- Генератор сигналов 25 МГц (опция)
- 7-дюймовый TFT-ЖК-дисплей с разрешением 1024*600; емкостный сенсорный экран с поддержкой мультитач-жестов
- Интерфейсы включают в себя: USB-хосты, USB-устройства (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, триггерный выход
- Встроенный веб-сервер поддерживает удаленное управление через порт LAN с помощью веб-браузера. Поддерживает команды удаленного управления SCPI. Поддерживает внешнюю мышь и клавиатуру. Поддерживает NTP
-
Бренд (производитель)АКИП
-
Вес, кг02.июн
-
Габариты, мм312х132.6х151
-
Гарантия3 года
-
Диаметр экрана, мм177.8
-
Диапазон рабочих температур, °С0...+50
-
ДисплейДа
-
Количество каналов2
-
КомплектацияОсциллограф цифровой АКИП-4149/1.
Шнур питания.
Пробник.
Кабель USB.
CD с ПО.
-
Максимальная частота дискретизации, ГГц2
-
Напряжение питания, В100…240
-
Объем памяти, Мб50
-
Оперативная память, ГБ0.048828
-
Полоса пропускания, МГц70
-
Разрешение дисплея1024х600
-
Тип дисплеяTFT емкостный сенсорный
-
Тип интерфейсаUSB, LAN
-
Тип осциллографаЦифровой
